ZAXCOM TRXLA5

Il design

Il TRXLA5 è un trasmettitore bodypack a banda larga che funziona con due batterie AA. È leggero e resistente, alloggiato in un involucro in polimeri di nylon ad alta resistenza e antiurto. Il design di questo trasmettitore è diventato popolare grazie alla praticità delle batterie AA e alla potenza di uscita di 100 mW. Questo nuovo modello sfrutta i blocchi 20-26, laddove è consentito, e supporta i microfoni a 5 Volt.

La connettività del microfono

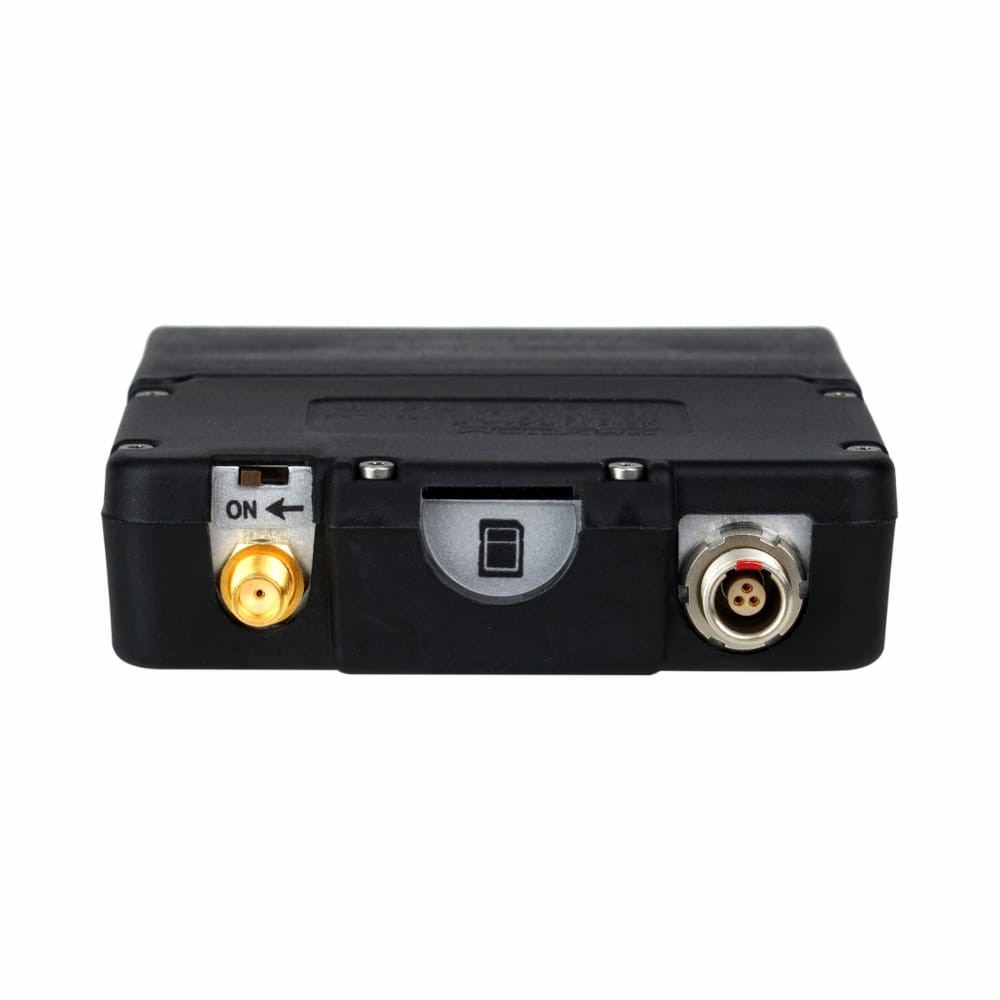

Il TRXLA5 è dotato di un connettore micro LEMO a 3 pin che supporta microfoni lavalier a 5 volt.

L’audio criptato

Il TRXLA5 trasmette utilizzando una modulazione digitale al 100% che consente di criptare completamente l'audio. La crittografia digitale è l'unico modo per mantenere privata la trasmissione audio. La trasmissione digitale offre inoltre una qualità audio superiore a quella dei sistemi analogici.

Neverclip

NeverClip™ è disponibile in tutte le modalità del TRXLA5. Funziona utilizzando due convertitori A-D per estendere la gamma dinamica del trasmettitore a 126 dB, in modo da non avere mai distorsioni dovute al limitatore.

La registrazione interna

L'audio viene trasmesso e registrato simultaneamente su una scheda microSD rimovibile utilizzando l'affidabilissimo formato MARF (Mobile Audio Recording Format). MARF garantisce che i file non vengano danneggiati se la batteria si scarica o se qualcuno rimuove accidentalmente la scheda troppo presto.

Zaxnet

LA5 è dotato di ZaxNet™, un sistema di controllo remoto a lungo raggio che consente all'utente di modificare la frequenza, il guadagno del preamplificatore, la modalità sleep e di posizionare il registratore interno nelle modalità di registrazione, riproduzione e arresto, il tutto senza mai disturbare il talento.

Le unità possono anche riprodurre l'audio tramite un timecode di riferimento, dando ai mixer di produzione la possibilità di riprodurre e remixare l'audio, creando un sistema virtuale di riproduzione e ri-registrazione multitraccia.

Zaxnet™ QC audio

L'LA5 invia anche un segnale audio di controllo qualità su ZaxNet™, così quando si microfona qualcuno non è necessario andare al carrello per sentire come suona. È possibile utilizzare un ERX per ascoltare il microfono direttamente sul posto.

Il Powerroll

Per prolungare la durata della batteria, PowerRoll™ regola il livello di potenza dell'LA5 a 100mW quando l'audio ricevuto viene registrato da un registratore compatibile con ZaxNet™. Quando l'audio del trasmettitore non viene registrato, la potenza viene automaticamente ridotta a 25mW.

Le scelte di modulazione a seconda dell'ambiente

La portata varia sempre a seconda dell'ambiente in cui ci si trova, ma è possibile scegliere di ottimizzare la trasmissione per ottenere le massime prestazioni. La modulazione Zaxcom ad alta densità (ZHD) aumenta il numero di canali disponibili da 4 a 9 per ogni 1 MHz di spazio dello spettro, perfetta per gli ambienti riflettenti come le strade trafficate delle città. XR offre la massima distanza in spazi meno densi e più controllati.

L’alimentazione

L'LA5 funziona per oltre 10 ore con due batterie AA al litio. I tempi di funzionamento con batterie alcaline e NiMH variano in base alle batterie utilizzate.

Bande in mhz e potenza di uscita

Negli Stati Uniti, l'LA5 funziona con le seguenti frequenze e potenze:

Da 512.0 a 607.9 (fino a 100mW)

Da 614,1 a 615,9 (20mW)

Da 653,1 a 662,9 (20mW)

A livello globale, LA5 funziona tra 512,0 e 698,0 MHz.

I trasmettitori wireless di registrazione digitale Zaxcom sono protetti dai brevetti n: 7,711,443 & 7,929,902

Specifiche tecniche

Trasmettittore

• Modulazione RF: Metodo digitale proprietario
• TRXLA5 Gamme di frequenza RF US:
• Da 512,0 a 607,9 MHz
• Da 614,1 a 615,9 MHz
• Da 653,1 a 662,9 MHz
• Gamma di frequenza RF globale: Da 512 a 698 MHz
• Passo di frequenza RF: 100 KHz
• Larghezza di banda RF in modalità ZHD: 50 KHz
• Larghezza di banda RF in modalità XR: 200 KHz
• Separazione dei canali in modalità ZHD: Fino a 100 KHz (dipende dal ricevitore)
• Separazione dei canali in modalità XR: 400 KHz
• Connettore antenna: 50 Ω SSMA femmina
• Emission Designator: 180 KV2E, 100 KV2E, 50 KV2E

Trasmettitore audio

• Gamma dinamica: 126 dB
• Distorsione: 0.002%
• Risposta in frequenza: Modalità 0
• Filtro passa-alto: Spento oppure da 30 a 220 Hz, a step
• Alimentazione microfonica: 5 VCC
• Connettore microfonico: Micro LEMO a 3 pin
• Gamma d'ingresso: da -60 a -30 dBu
• Impedenza microfonica: 6,8 k Ω
• Profondità di bit ADC: 24 bit
• Frequenza di campionamento ADC: 48 kHz

Lettore/generatore di timecode

• Precisione dell'orologio: 1,54 PPM (1 frame out in 6 ore)
• Tipo di timecode: SMPTE
• Frame-Rate del timecode: 23.98, 24, 25, 29.97NDF, 29.97DF, 30NDF, 30DF

Registrazione interna

• Supporti: Scheda MicroSD (memoria flash)
• Formato file: .ZAX

Ricevitore ZaxNet a 2,4 GHz

• Gamma di frequenza RF: da 2,403 a 2,475 GHz
• Modulazione RF: Digital Spread Spectrum
• Passo di frequenza RF: 0,001 GHz (1 MHz)
• Larghezza di banda RF: 1 MHz
• Separazione dei canali: 2 MHz
• Sensibilità: -96 dBm

Caratteristiche fisiche

• Peso: 3,2 once senza batteria
• Dimensioni (A x L x P): 3,0″ x 2,4″ x 0,65″
• Display: OLED grafico

Alimentazione

• Potenza in uscita: 10 / 20 / 100 mW - Selezionabile via software (varia in base alla normativa)
• Durata della batteria: Fino a più di 10 ore con 2 AA al litio a 100 mW
