ZAXCOM QRX235
Il QRX235 è il successore del QRX100 e vanta significativi miglioramenti nella distanza/range.
Le tre componenti chiave che conferiscono al QRX235 una maggior distanza sono:
- Nuova modulazione digitale
- Design avanzato del ricevitore che offre la massima sensibilità riducendo al contempo il rumore di fondo
- L'eliminazione in qualsiasi differenza tra modalità singola e doppia
QRX235 riceve fino a 4 canali di audio digitale al 100% da un massimo di 2 trasmettitori, è accettata qualsiasi combinazione di trasmettitori mono e stereo.

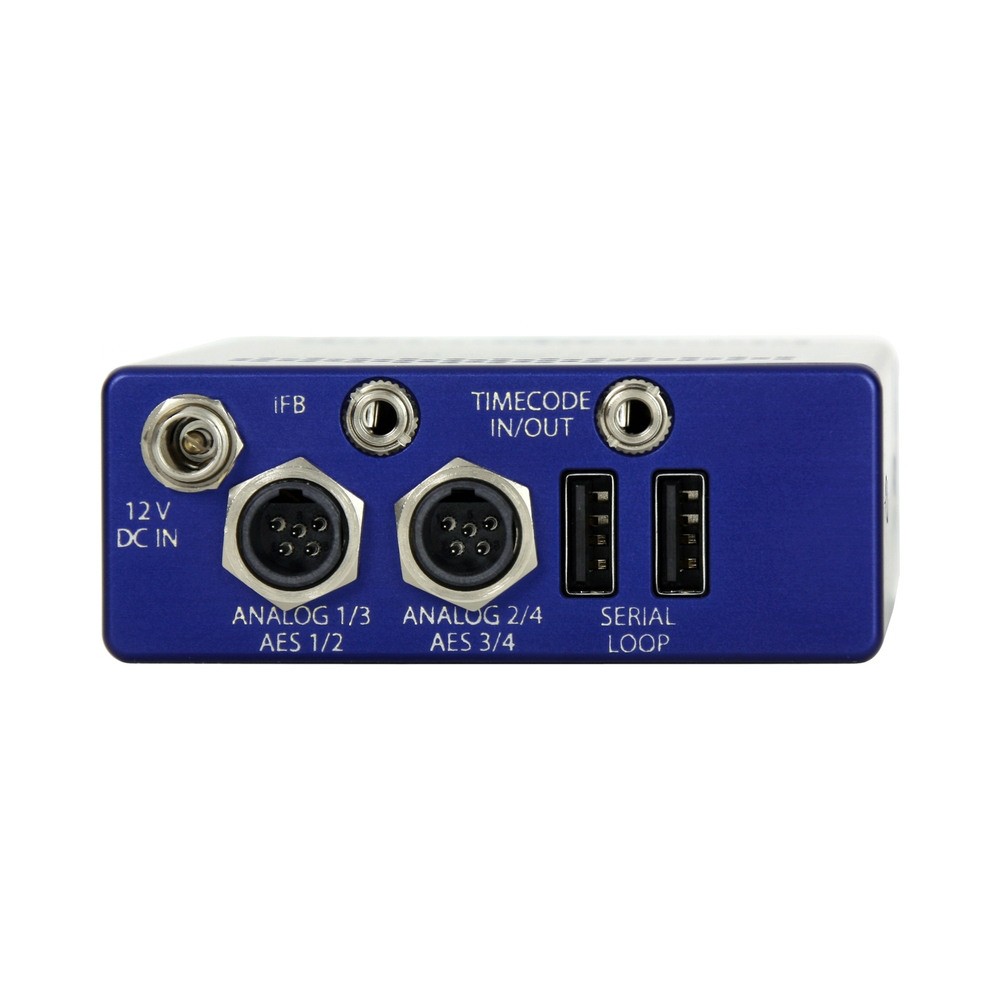

L'uscita audio può essere analogica o AES.

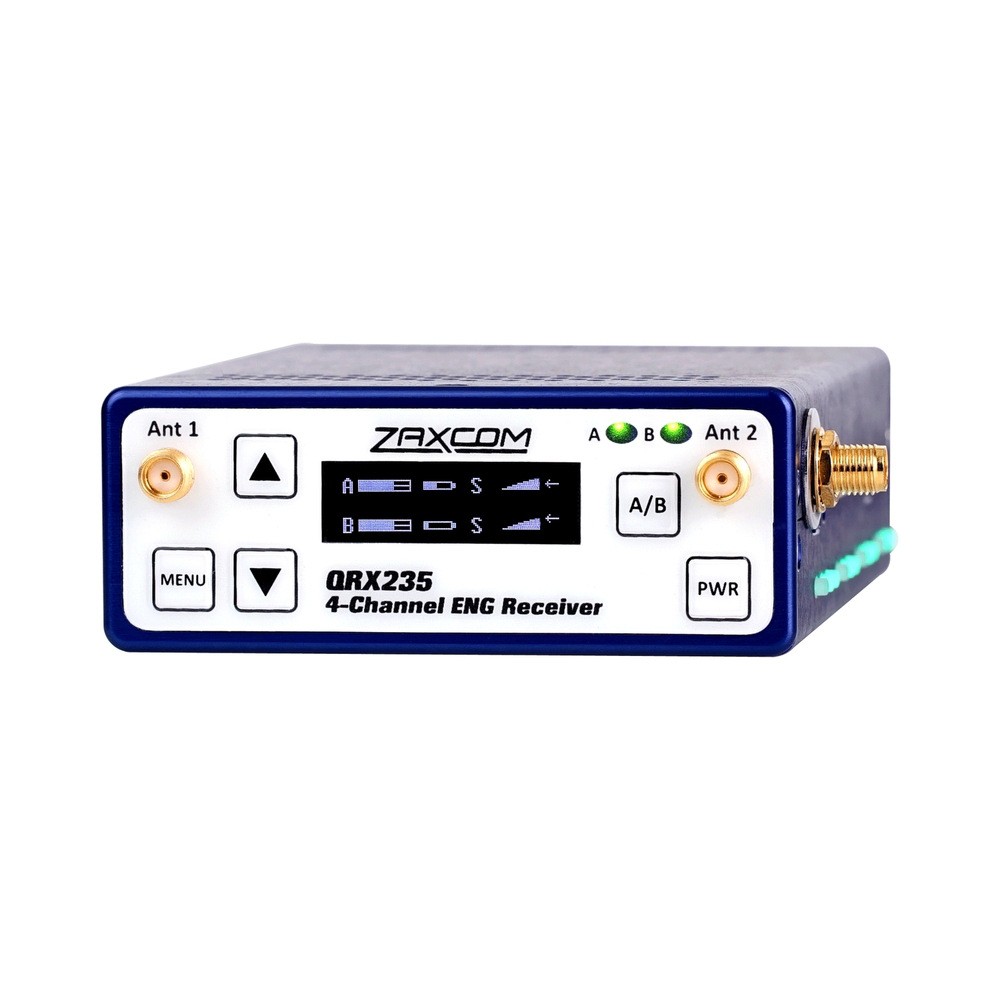

Dispone inoltre dei LED laterali brevettati, che forniscono una conferma visiva della ricezione audio e RF. I LED sono molto luminosi e sono visibili con il QRX235 montato nel suo attacco per telecamera Zaxcom anche in pieno sole.
Nel QRX235, a differenza del QRX200, è disponibile l'opzione QIFB di ZaxNet. Il QIFB consente d’inviare o ricevere l'audio e il Time Code ZaxNet, nonché i comandi TRX dal QRX235.
Se utilizzate l’opzione QIFB, date un’occhiata anche a ZaxMote…
Caratteristiche principali
- Nuovo sistema di demodulazione digitale
- Avanzato design del ricevitore che garantisce la massima sensibilità, riducendo al contempo il rumore di fondo
- True Diversity in single mode
- Antenna diversity in dual mode
- 200 MHz di banda
- Può ricevere qualsiasi segnale in un singolo blocco di frequenza
- Gruppi di 12 LED laterali multicolore per la conferma della ricezione dell’audio
- Riceve sino a 4 canali da 2 distinti trasmettitori (stereo)
- Uscite audio analogiche o digitali
- Funzione autoscan per la ricerca della miglior frequenza di lavoro
- Opzione IFB a richiesta
Specifiche tecniche
Ricevitore
- Tipo di ricevitore in modalità singola: Demodulatore digitale a conversione singola True diversity
- Tipo di ricevitore in modalità doppia: Demodulatore digitale a conversione singola di diversità dell'antenna
- Modulazione RF: metodo digitale proprietario
- Gamma di frequenza RF: Da 518,0 a 872,0 MHz (i blocchi sono larghi da 20 a 36 MHz)
- Passo di frequenza RF: 100 KHz
- Larghezza di banda RF: 200 KHz
- Separazione dei canali: 500 KHz (700 KHz raccomandati)
- Sensibilità: -110 dBm
- Connettore antenna: 50 ohm SMA femmina
Ricevitore audio - uscita analogica (x 4)
- Gamma dinamica: 114 dB
- Distorsione: 0.001%
- DAC Bit-depth: 24 bit
- Connettore: TA-5M
- Livello di uscita audio: Linea: da -10 a 0 dBm bilanciato attivo
Ricevitore audio - uscita digitale (x4)
- Formato del segnale: AES bilanciato
- Connettore di uscita audio: TA-5M
Trasmettitore IFB (solo opzione QIFB)
- Potenza di uscita RF: 50 mW
- Modulazione RF: Digital Spread Spectrum
- Gamma di frequenza RF: da 2.403 a 2.475 GHz
- Passo di frequenza RF: 0.001 GHz (1 MHz)
- Larghezza di banda RF: 1 MHz
- Separazione dei canali: 2 MHz
- Connettore antenna: 50 ohm SMA Femmina
- Emission Designator: 180 KV2E
- FCC Part: CFR Titolo 47, parte 18IFB
Trasduttore audio 2.4 GHz (solo opzione QIFB)
- Gamma dinamica: 103 dB
- Distorsione: 0.01%
- Risposta in frequenza: Da 20 Hz a 12 kHz
- Ritardo di gruppo del sistema: 10 ms
- Ingresso audio IFB (solo opzione QIFB)
- Connettore: Stereo 1/8″ (3,5 mm)
- Tipo: Bilanciato / Sbilanciato
- Livello: -10 dBu
- Impedenza: 10 k Ω
- ADC Bit-depth: 24 bit
- Frequenza di campionamento ADC: 48 kHz
Ingresso timecode (solo opzione QIFB)
- Connettore: Stereo 1/8″ (3,5 mm)
- Intervallo di livello: Da 1 a 5V, P-P
- Impedenza: 10 k Ω
Uscita timecode (solo opzione QIFB)
- Connettore: Stereo 1/8″ (3,5 mm)
- Intervallo di livello: da .2 a 5V, P-P
- Impedenza: 8 Ω
Lettore di timecode / generatore (solo opzione QIFB)
- Precisione del clock: 1,54 PPM (1 frame out in 6 ore)
- Tipo di timecode: SMPTE
- Timecode Frame Rates: 23.98, 24, 25, 29.97NDF, 29.97NDF, 29.97DF, 30NDF, 30DF
Varie
- Peso: 170 grammi
- Dimensioni: 32mm x 83mm x 133mm
- Alimentazione esterna: da 9 a 18 VDC (300mA @ 12VDC)
- Alimentazione interna: N/A
- Display: Pannello grafico LCD
