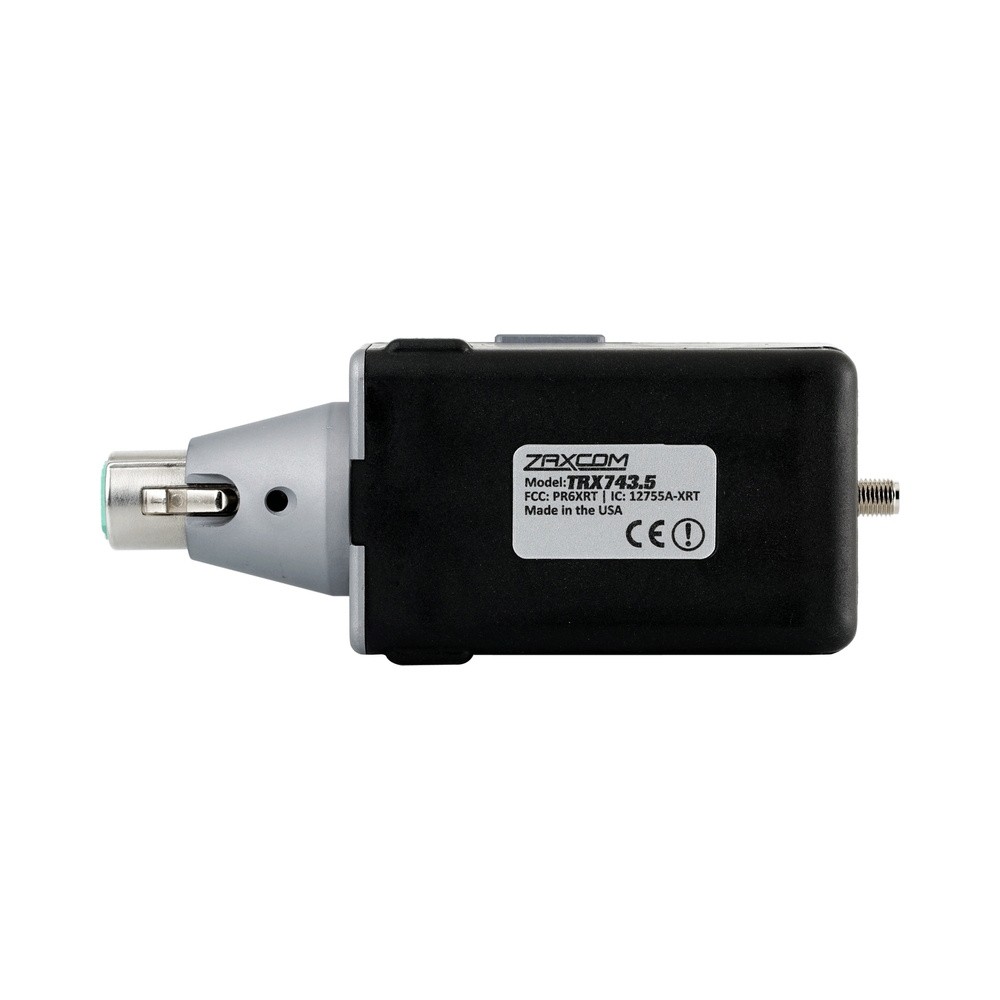

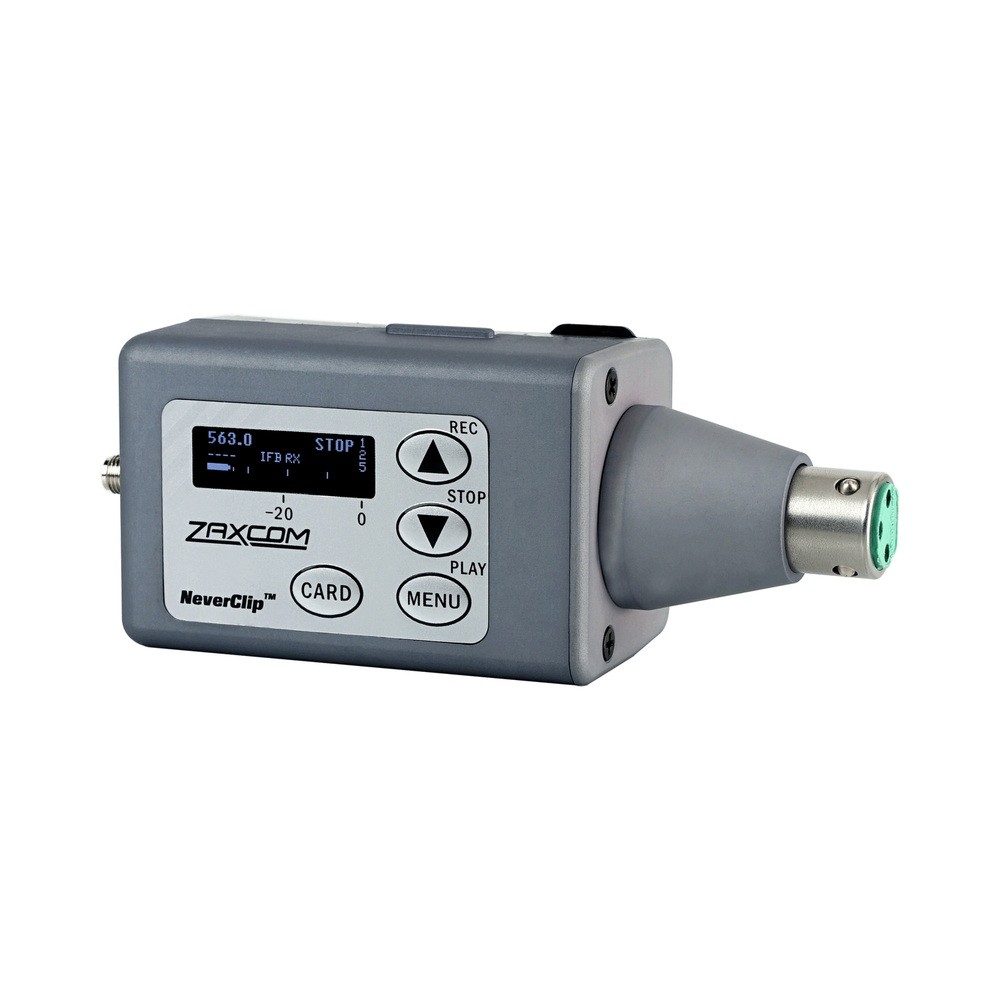

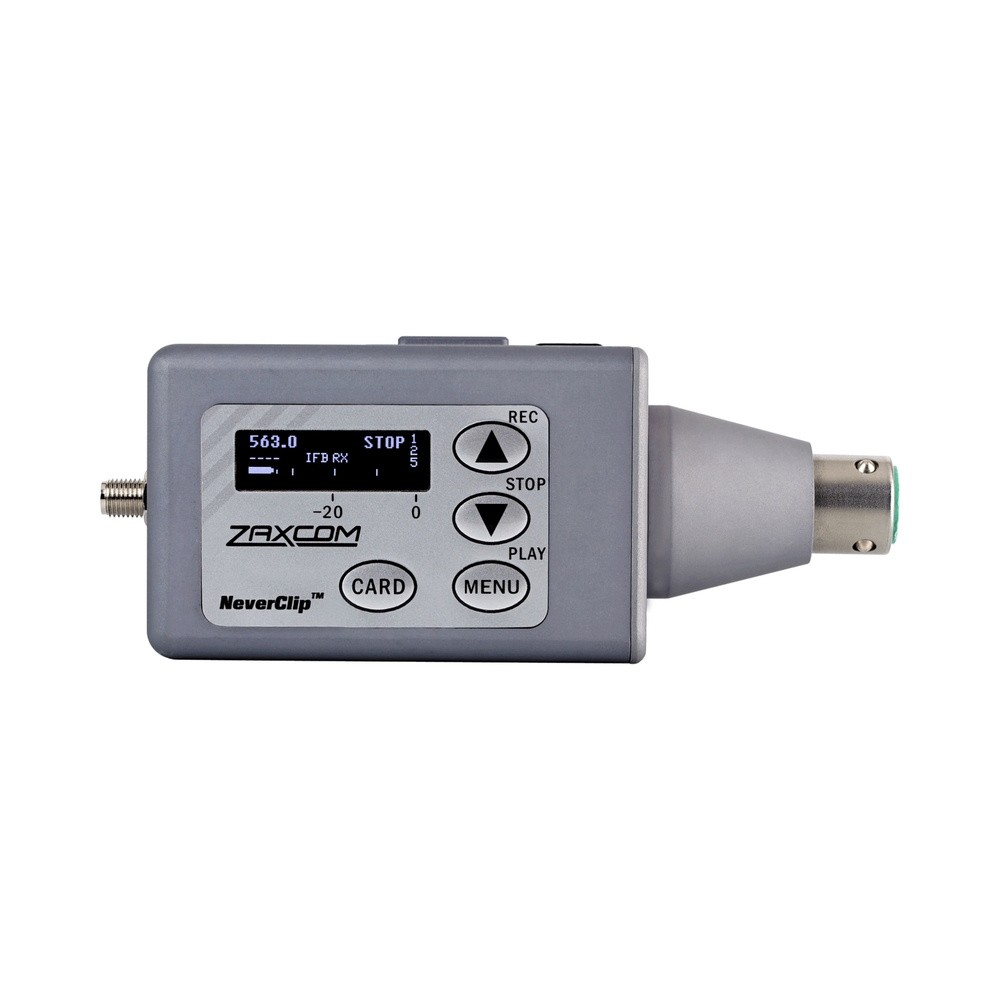

ZAXCOM TRX743

Il TRX743 è un radio-trasmettitore digitale plug-on con i coni intercambiabili per poter utilizzare tutte le varietà di microfoni professionali disponibili sul mercato: analogici mono e stereo, AES e AES42.

Rappresenta la scelta ideale per la trasmissione wireless direttamente dal boom o dai microfoni palmari al ricevitore.

Il TRX743 è dotato della nuova modulazione Zaxcom ad alta densità (ZHD).

La modulazione ZHD consente di far funzionare fino a 10 canali wireless in soli 1 MHz di spazio dello spettro. La spaziatura dei canali varierà in base al ricevitore con cui lo si accoppia.

Il segnale wireless ha una larghezza di soli 50 kHz e può essere spaziato di 100 KHz rispetto al canale adiacente consentendo di allocare fino a sessanta canali wireless ZHD in un singolo canale televisivo americano a 6 MHz.

La nuova modulazione è ultra-efficiente con un incredibile distanza di trasmissione.

I trasmettitori ZHD sono in grado di eseguire tutte le modulazioni mono Zaxcom esistenti mantenendo la compatibilità con tutti i ricevitori Zaxcom attualmente prodotti. La modulazione ZHD è conforme a tutte le normative FCC attualmente proposte per la trasmissione wireless efficiente sotto il profilo dello spettro.

Riguardo alla spaziatura, precisiamo che:

• Il TRX743 accoppiato con qualsiasi ricevitore wireless Zaxcom in modalità mono o XR può essere posizionato a una distanza di 400 kHz da canale a canale
• Il TRX743 abbinato a qualsiasi Zaxcom QRX235, QRX200 o QRX212 in modalità ZHD può essere posizionato a una distanza di 200 kHz da canale a canale (consigliato 300 KHz)
• Il TRX743 in coppia con il QRX335, QRX300 o QRX312 in modalità ZHD può essere posizionato ad una distanza di 100 kHz da canale a canale

Il TRX743.5 copre i blocchi da 20 a 23 (512-614 MHz) e il TRX743.6 copre i blocchi da 23 a 26 (596 - 698 MHz). Il suo corpo è costituito da una combinazione di polimero di nylon ad alta resistenza e alluminio. Il 743 utilizza la funzionalità di risparmio della batteria Zaxcom PowerRoll. PowerRoll regola automaticamente la potenza d’uscita del trasmettitore in base allo stato di registrazione inviato tramite ZaxNet, aumentando il livello di potenza in uscita fino a 100 mW durante l’utilizzo e si spegne fino a 25 mW in standby.

Il 743 funziona con ZaxNet, la rete RF a 2,4 GHz di Zaxcom che distribuisce comandi di controllo remoto, Time Code e audio IFB. Con ZaxNet, è possibile controllare a distanza le impostazioni del trasmettitore quali guadagno, selezione del canale di frequenza, controlli di trasporto e livelli di potenza in uscita. Quando accoppiato con un IFB100/200 e Deva o Fusion, le unità possono anche riprodurre l'audio tramite un riferimento Time Code dando ai mixer la possibilità di riprodurre e remixare l'audio, creando un sistema di riproduzione e registrazione multi-traccia virtuale.

Il TRX743 invia anche un segnale audio di controllo qualità su ZaxNet, quindi quando si microfona qualcuno non si deve andare al carrello per sentire come suona. Ora si può usare un ERX per ascoltare il microfono direttamente sul posto.

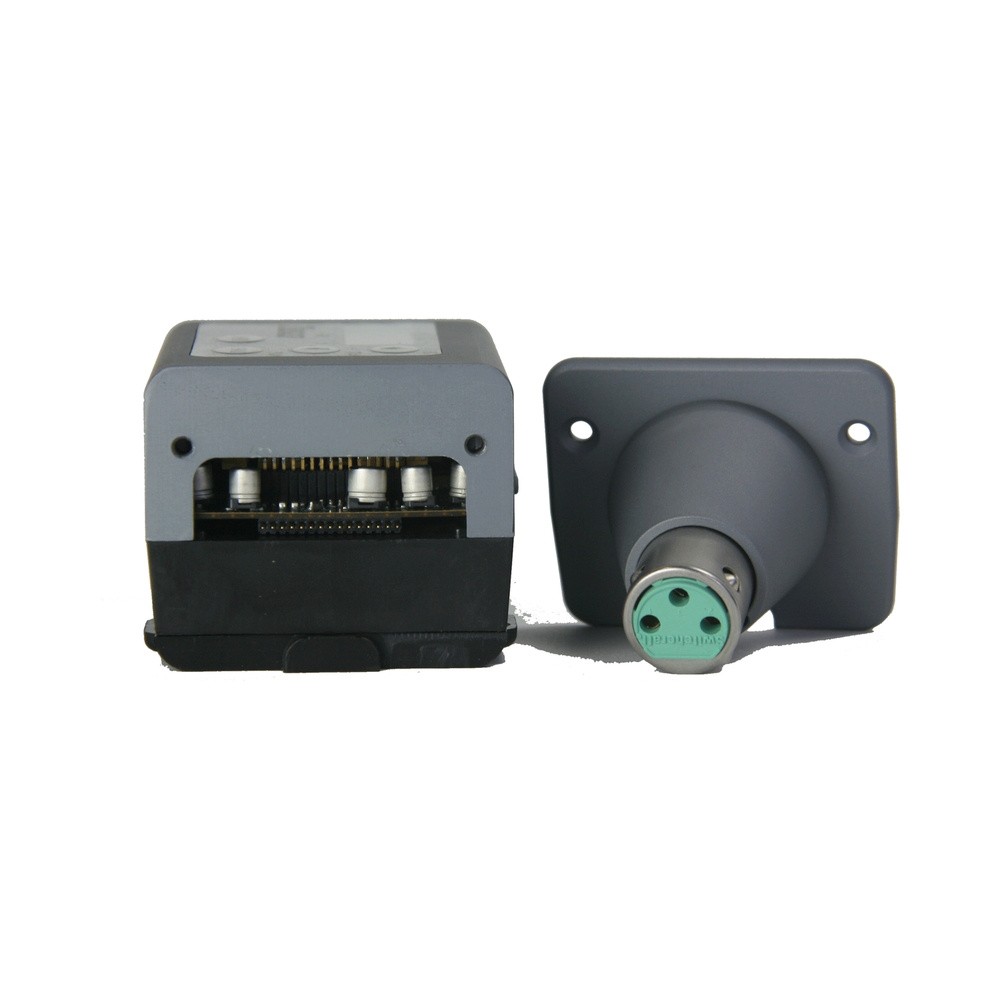

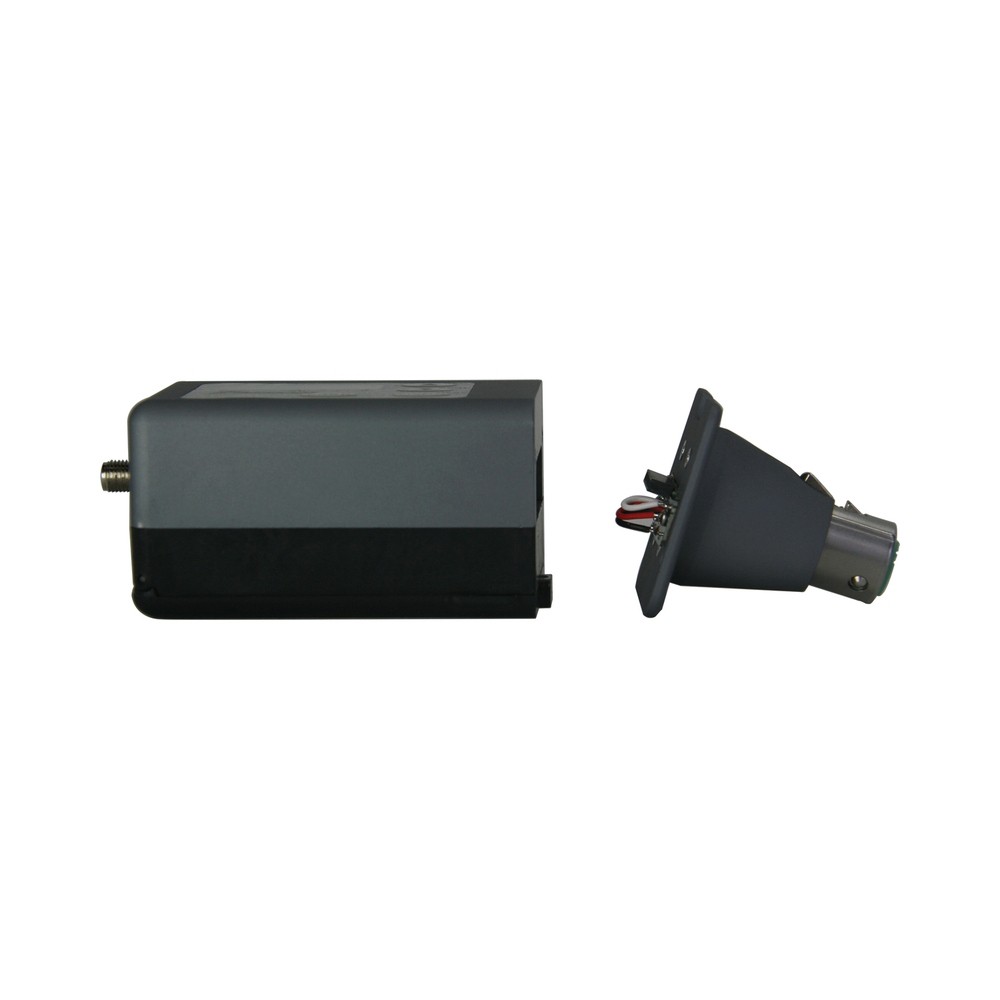

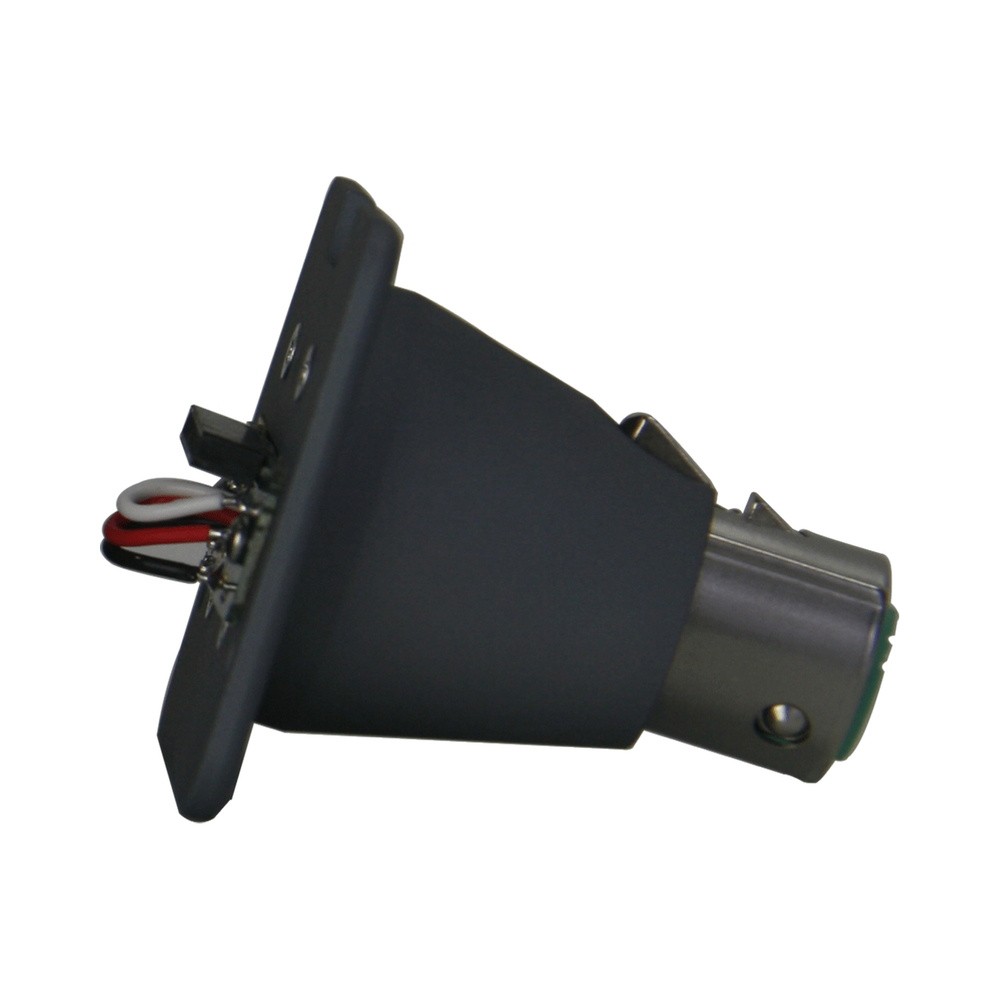

I coni del TRX743 sono facilmente sostituibili sul campo per la massima flessibilità. Un cono a scelta viene fornito di serie, i coni extra possono essere acquistati come accessori.

Scelte del cono:

• Mono Analogico - XLR a 3 pin
• Stereo Analogico - XLR  a 5-Pin
• AES (non alimentato) - XLR a 3 pin
• AES42 (alimentato) - XLR a 3 pin

I trasmettitori wireless Zaxcom sono protetti con i brevetti n. 7,711,443 e 7,929,902.

Specifiche tecniche

Trasmettitore

• Modulazione RF: Metodo digitale proprietario
• Gamma di frequenza RF TRX743.5: 512 - 614 MHz
• Gamma di frequenza RF TRX743.6: 596 - 698 MHz
• Passo di frequenza RF: 100 KHz
• Larghezza di banda RF in modalità ZHD: 50 KHz
• Larghezza di banda RF in modalità XR: 200 KHz
• Separazione dei canali in modalità ZHD: fino a 100 KHz (a seconda del ricevitore)
• Separazione dei canali in modalità XR: 400 KHz
• Connettore antenna: 50 Ω SMA Femmina
• Emission Designator: 180 KV2E, 100 KV2E, 50 KV2E
• Parte FCC: 74.861

Trasmettitore Audio

• Gamma dinamica: 126 dB (modello stereo 106 dB)
• Distorsione: 0.002%
• Risposta in frequenza: Modalità 0: da 20 Hz a 16 kHz / T & M Modalità 0,2 Hz a 16 kHz
• Filtro passa-alto: Spento o da 30 a 220 Hz, passi: 10 (6 dB per ottava)
• Connettore Mic: XLR a 3 pin o 5 pin XLR
• Alimentazione microfono analogico: 48 V Phantom (10 mA max)
• Alimentazione microfono digitale: 10 V compatibile AES42 (200 mA max)
• Gamma di ingresso: da -60 a -30 dBu
• Impedenza del microfono: 4,7 k Ω
• ADC Bit-Depth: 24 bit
• Interfacce audio: Bilanciato analogico mono, stereo bilanciato, AES42, AES

Lettore / Generatore di timecode

• Precisione del clock: 1,54 PPM (1 Frame Out in 6 ore)
• Tipo di timecode: SMPTE
• Timecode Frame-Rates: 23.98, 24, 25, 29.97NDF, 29.97NDF, 29.97DF, 30NDF, 30DF
• Registrazione interna
• Supporti: Scheda MicroSD (memoria flash)
• Formato file: .ZAX
• Tempo di registrazione:

Ricevitore ZaxNet da 2,4 GHz

• Gamma di frequenza RF: da 2.403 a 2.475 GHz
• Modulazione RF: Digital Spread Spectrum
• Passo di frequenza RF: 0.001 GHz (1 MHz)
• Larghezza di banda RF: 1 MHz
• Separazione dei canali: 2 MHz
• Sensibilità: -96 dBm

Caratteristiche fisiche

• Peso: 212,6 g con batteria
• Dimensioni (A x L x P x P): 5 cm x 11,5 cm x 4 cm
• Esposizione: OLED grafico

Potenza

• Potenza d'uscita: 25, 50 o 100 mW - selezionabile via software (E' a cura dell'utilizzatore adeguare la potenza in funzione delle vigenti normative locali sulle emissioni RF.)

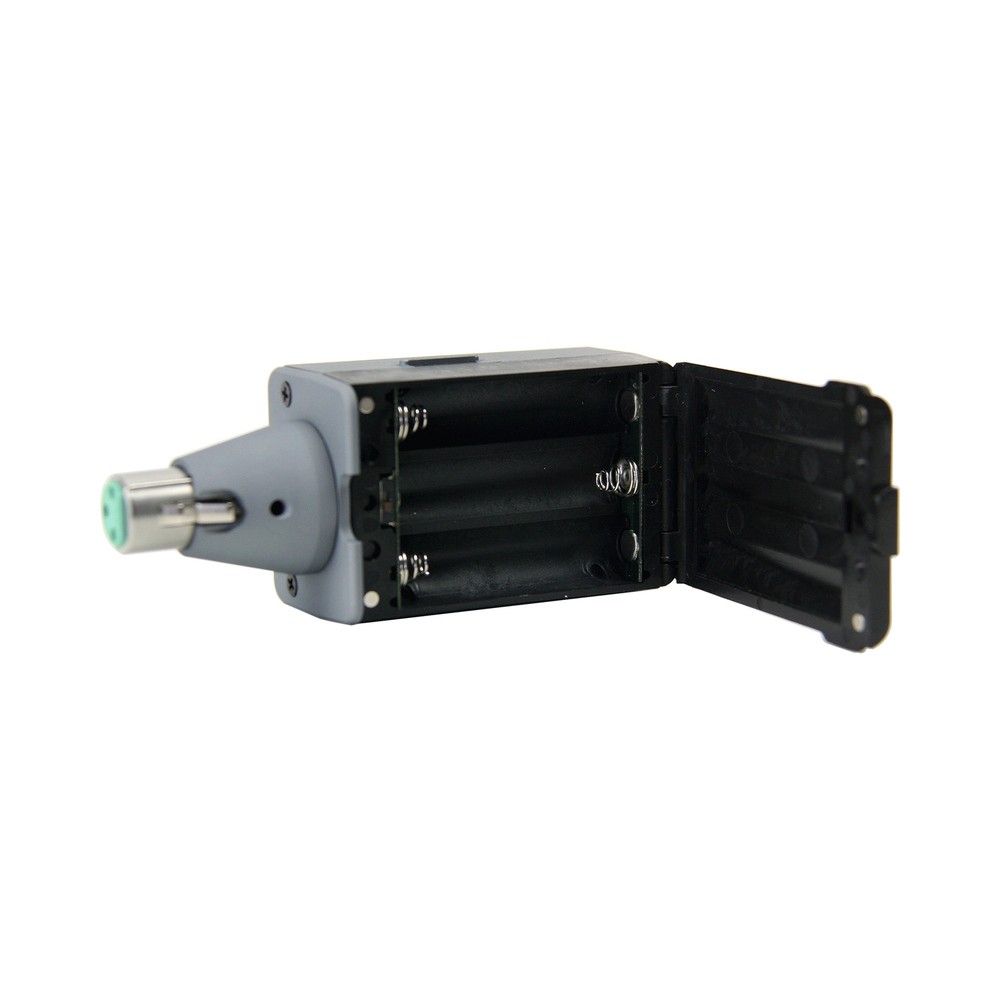

• Tipo di batteria: 3 celle AA
• La durata della batteria dipende dal tipo di batteria e dai requisiti di alimentazione del microfono
