ZAXCOM TRXFB3

Il TRXFB3 è un trasmettitore a banda larga dotato della nuova modulazione Zaxcom ad alta densità (ZHD).

È pieno di funzioni che Zaxcom ha inventato per migliorare la vita sul set - registrazione incorporata con Time Code, possibilità di controllo remoto con ZaxNet (quindi non c'è mai bisogno di avvicinarsi all’artista) e una trasmissione totalmente digitale al 100% che rivaleggia con quella a filo.

Forse ti starai chiedendo che cosa rende così speciale questo trasmettitore... Una funzione che è stata reintrodotta a grande richiesta.

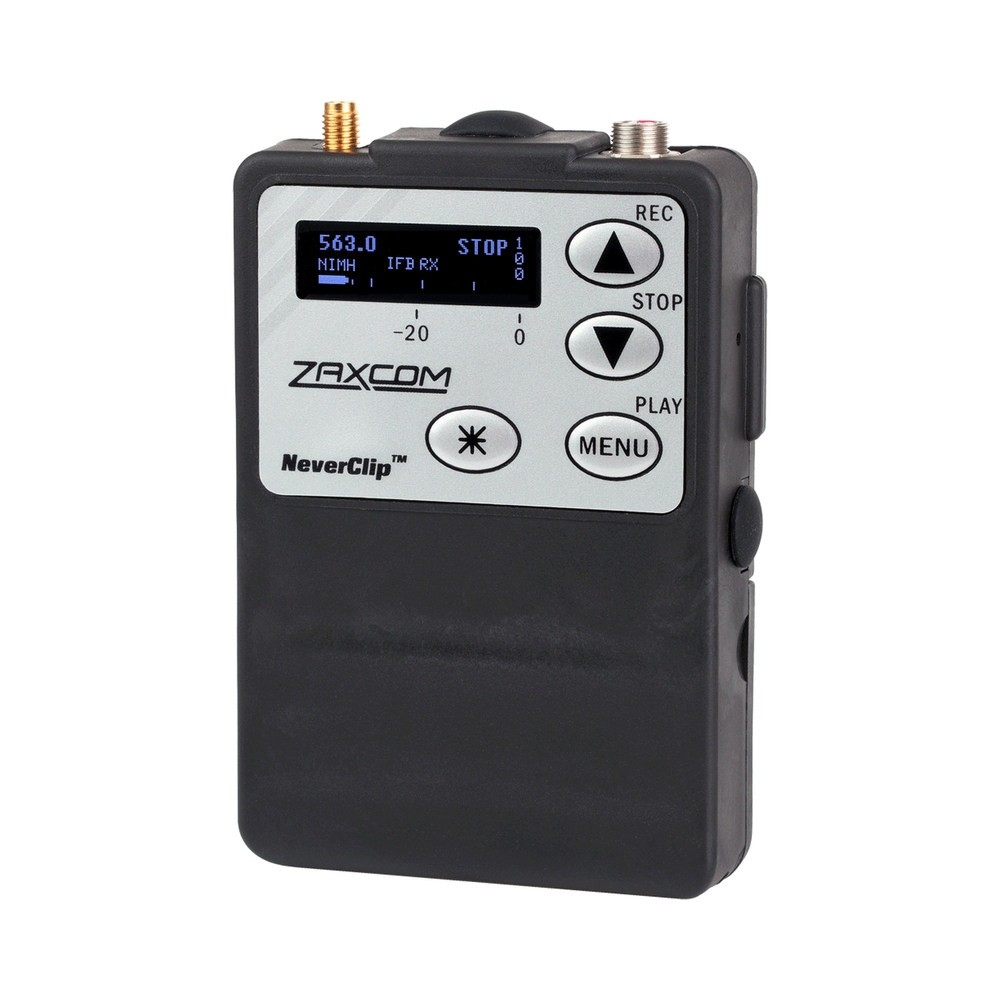

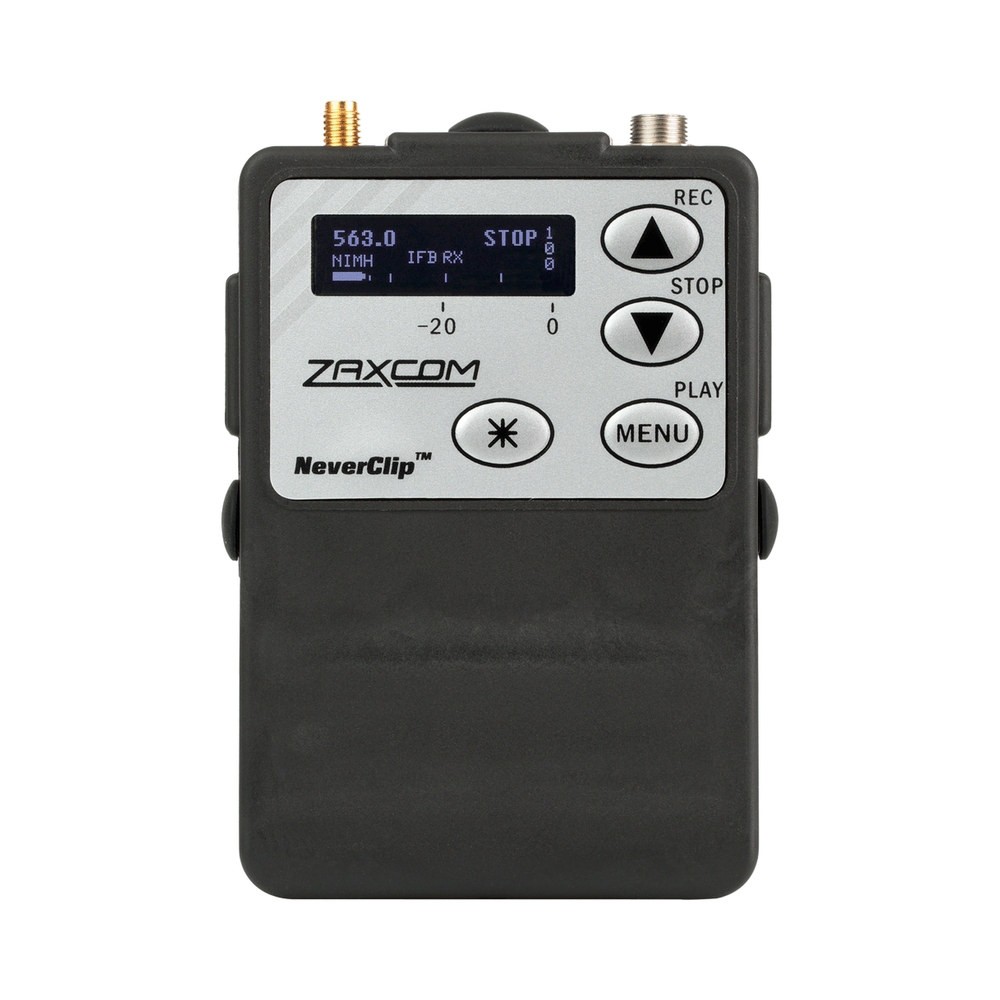

Questo bodypack  trasmette l'audio tramite UHF e riceve contemporaneamente un segnale audio IFB a 2,4 GHz dalla ZaxNet. Così per l’artista non è più necessario indossare sia un microfono wireless che un ricevitore IFB.

C'è anche un tasto nella parte superiore del ricetrasmettitore programmabile dall'utente.

Attualmente può essere assegnato come tasto push to mute o push to talk. Se desideri svolga un’altra funzione, si può fare richiesta alla fabbrica e probabilmente sarà possibile programmare il tasto per soddisfare le tue esigenze specifiche.

Il TRXFB3.5 copre i blocchi da 20 a 23 (512-614 MHz) e il TRXFB3.6 da 23 a 26 (596 - 698 MHz).

È leggero e resistente, alloggiato in un involucro in polimero di nylon ad alta resistenza e resistente agli urti.

L'FB3 ha NeverClip per un'incredibile gamma dinamica e utilizza anche la funzione di risparmio della batteria PowerRoll. PowerRoll regola automaticamente la potenza d’uscita del trasmettitore in base allo stato di registrazione inviato tramite ZaxNet, aumentando il livello di potenza in uscita fino a 100 mW mentre si registra e riducendola sino a 50 mW in standby.

FB3 funziona con ZaxNet, la rete RF a 2,4 GHz di Zaxcom che distribuisce comandi di controllo remoto, Time Code e audio IFB. Con ZaxNet, è possibile controllare a distanza le impostazioni del trasmettitore quali guadagno, selezione del canale di frequenza, controlli di trasporto e livelli di potenza in uscita.

Quando accoppiate con un IFB100/200 e Deva o Fusion, le unità possono anche riprodurre l'audio tramite un riferimento Time Code dando ai mixer di produzione la possibilità di riprodurre e remixare l'audio, creando un sistema di riproduzione e registrazione multi-traccia virtuale.

L’FB3 invia anche un segnale audio di controllo qualità su ZaxNet, quindi quando si microfona qualcuno non si deve andare al carrello per sentire come suona.

Ora si può usare un ERX per ascoltare il microfono direttamente sul posto.

Specifiche tecniche

Trasmettittore

• Modulazione RF: Metodo digitale proprietario
• Gamma di frequenza RF TRXLA3.5: 512 - 614 MHz
• Gamma di frequenza RF TRXLA3.6: 596 - 698 MHz
• Passo di frequenza RF: 100 KHz
• Larghezza di banda RF in modalità ZHD 48: 50 KHz
• Larghezza di banda RF in modalità ZHD 96: 100 KHz
• Larghezza di banda RF in modalità XR: 200 KHz
• Separazione dei canali in modalità ZHD 48: fino a 100 KHz (a seconda del ricevitore)
• Separazione dei canali in modalità ZHD 96: fino a 200 KHz (a seconda del ricevitore)
• Separazione dei canali in modalità XR: 400 KHz

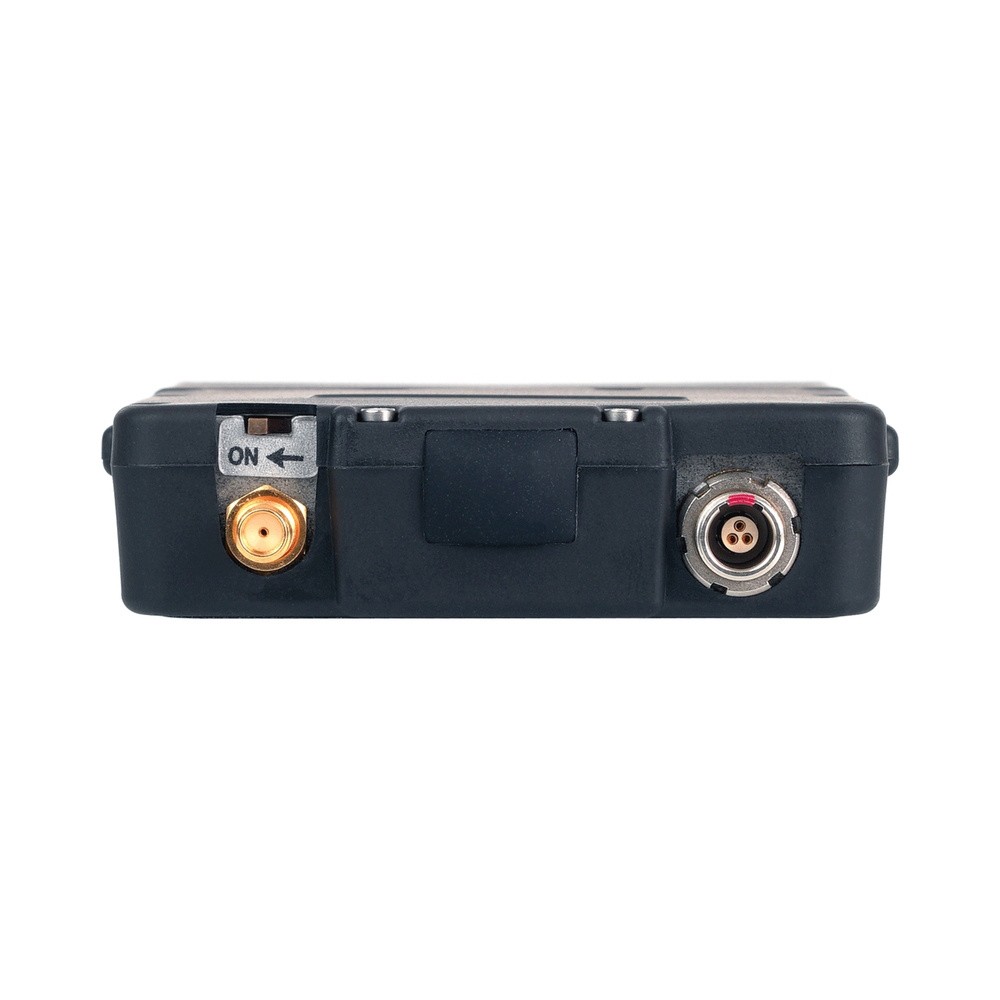

• Connettore antenna: 50 Ω SSMA femmina
• Emission Designator: 180 KV2E, 100 KV2E, 50 KV2E
• Parte FCC: 74.861

Trasmettitore audio

• Gamma dinamica: 126 dB (modello stereo 106 dB)
• Distorsione: 0.002%
• Risposta in frequenza: Modalità 0: da 20 Hz a 16 kHz / Modalità T & M Modalità 0,2 Hz a 16 kHz
• Filtro passa-alto: Spento o da 30 a 220 Hz, passi: 10 (6 dB per ottava)
• Potenza Microfono: 3,3 VDC
• Connettore Mic: Micro LEMO a 3 pin
• Gamma di ingresso: da -60 a -30 dBu
• Impedenza microfono: 6,8 k Ω

Lettore/generatore di timecode

• Precisione di clock: 1,54 PPM (1 Frame Out in 6 ore)
• Tipo di timecode: SMPTE
• Timecode Frame-Rates: 23.98, 24, 25, 29.97NDF, 29.97NDF, 29.97DF, 30NDF, 30DF

Registrazione interna

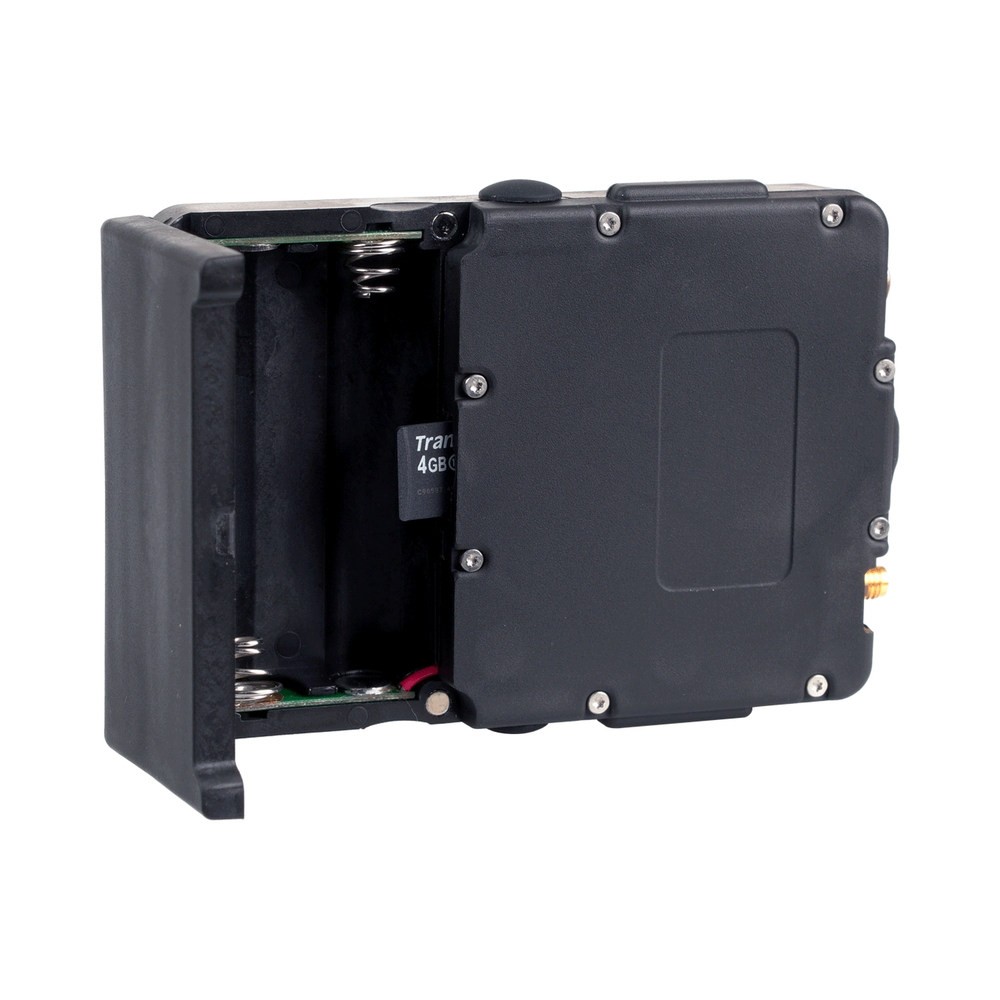

• Media: Scheda MicroSD (memoria flash)
• Formato file: .ZAX
• Tempo di registrazione: fino a 216 ore su una scheda da 16GB (utilizzando la modulazione XD o ZHD)

Ricevitore Zaxnet 2.4 Ghz

• Gamma di frequenza RF: da 2.403 a 2.475 GHz
• Modulazione RF: Digital Spread Spectrum
• Passo di frequenza RF: 0.001 GHz (1 MHz)
• Larghezza di banda RF: 1 MHz
• Separazione dei canali: 2 MHz
• Sensibilità: -96 dBm

Ricevitore audio

• Ritardo di gruppo del sistema: 10 ms
• Gamma dinamica: 96 dB
• Distorsione: 0.01%
• Risposta in frequenza: Da 60 Hz a 12 kHz

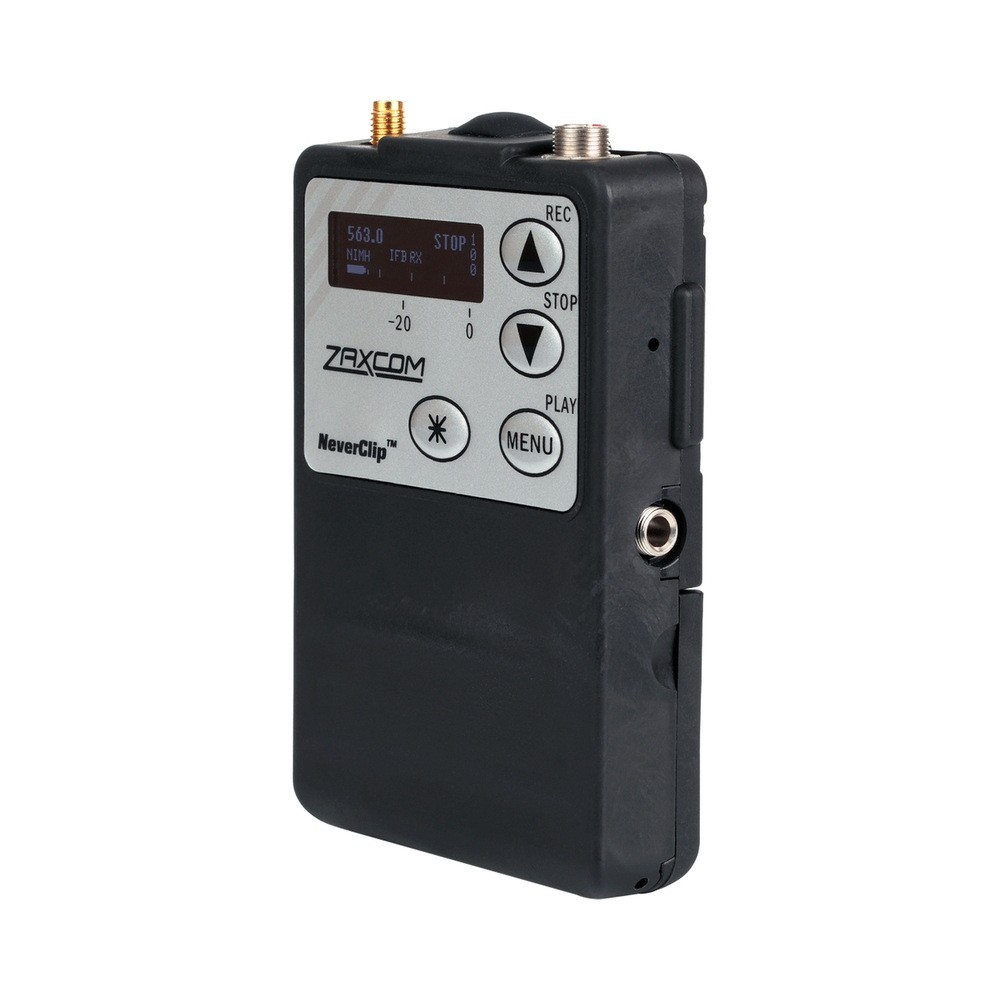

• Connettore di uscita: 1/8 "Stereo (3,5 mm)
• Impedenza compatibile con HP: Da 32 a 200 ohm

Dimensioni fisiche

• Peso: 88 g senza batteria
• Dimensioni (A x L x P): 8,9 cm x 6,1 cm x 1,6 cm.
• Display: OLED grafico

Potenza

• Potenza d'uscita: 25 / 50 / 100 mW - Selezionabile via software (E' a cura dell'utilizzatore adeguare la potenza in funzione delle vigenti normative locali sulle emissioni RF.)
• Durata della batteria: Fino a 7 ore con 2 batterie al litio AA a 100mW
