ZAXCOM URX-100

Design

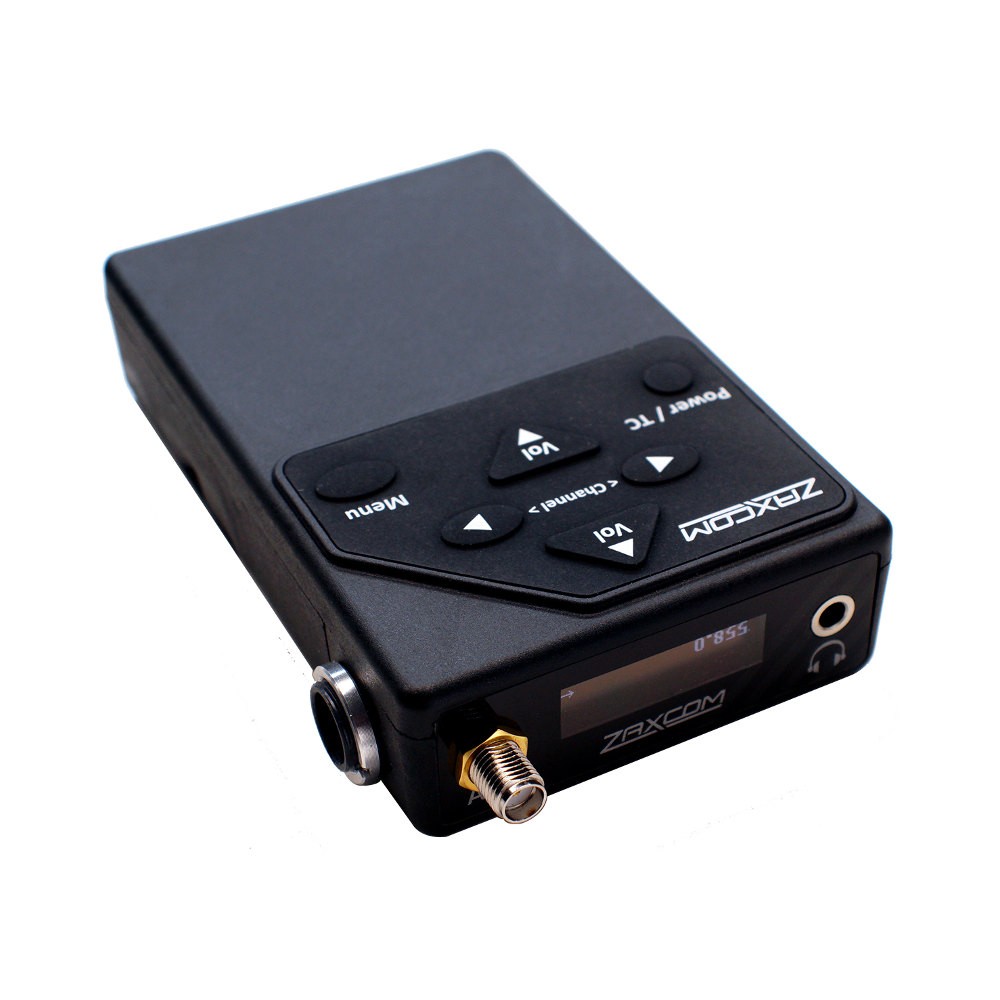

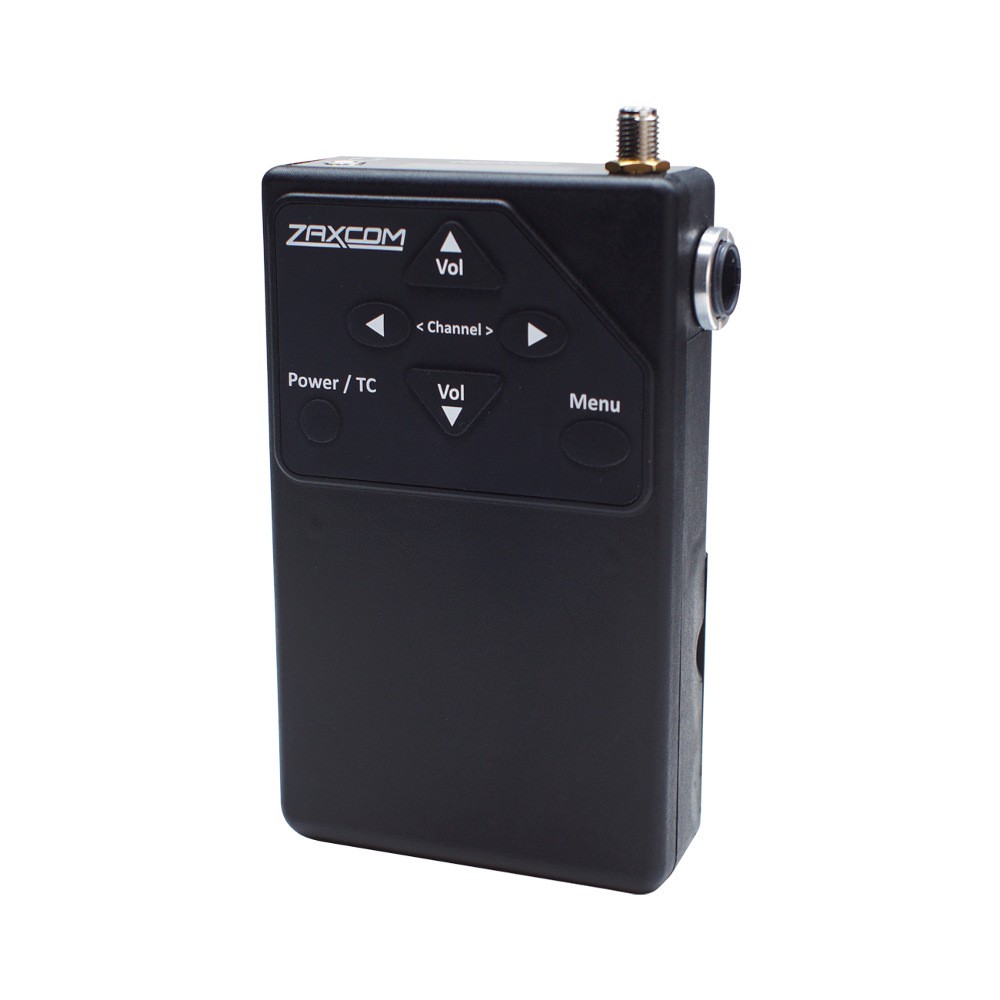

L'URX100 Zaxcom è un ricevitore UHF multiuso che può essere configurato come ricevitore per il collegamento della telecamera, un ricevitore IFB con interfaccia walkie-talkie o un ricevitore IFB indipendente con visualizzazione e ritardo del codice di tempo.

Connettività
URX100 è compatibile con qualsiasi trasmettitore wireless per registrazione digitale Zaxcom. Il ricevitore UHF diversity utilizza un filtro front-end di tracciamento sintonizzabile per combattere le interferenze e ampliare il raggio d'azione.

Due antenne (una interna, una esterna) forniscono resistenza ai dropout. Le distanze operative possono superare 152m.

Camera Link
È dotato di due modi di funzionamento: uscita audio stereo o mono con codice di tempo SMPTE. Audio stereo o mono bilanciato è emesso dal jack per cuffie da 3,5mm. Il codice di tempo SMTPE e l'audio mono sbilanciato sono emessi dal connettore TA5 ausiliario.

Interfaccia Talkie Walkie con cordino URXL1
L'URX100 può essere collegato alla porta altoparlante/microfono remota di un walkie-talkie. È possibile indirizzare l'audio del walkie talkie a sinistra, a destra o al centro con l'URX100 e/o mixare l'audio del walkie-talk con l'audio del ricevitore URX100. Quando si utilizza il cordino URXL1, sia l'audio dell'URX100 che del walkie-talkie possono essere ascoltati contemporaneamente con un solo paio di cuffie.

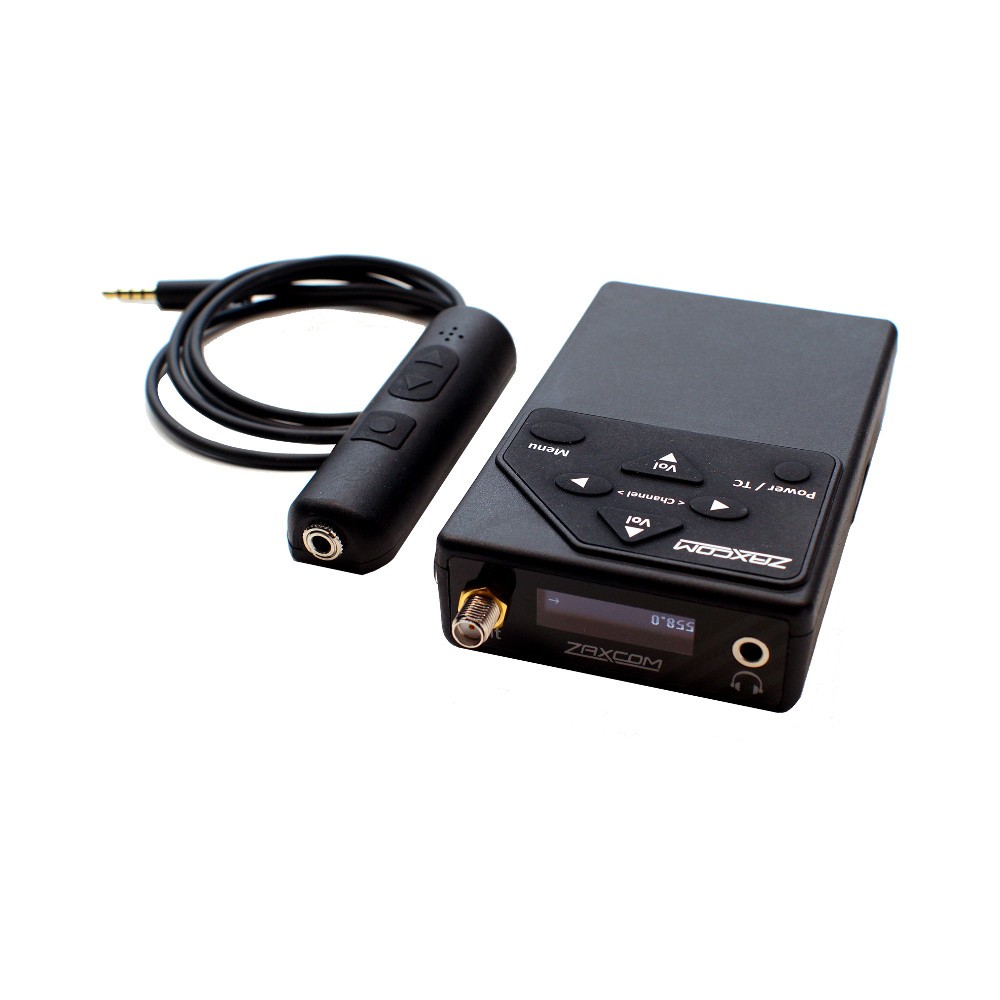

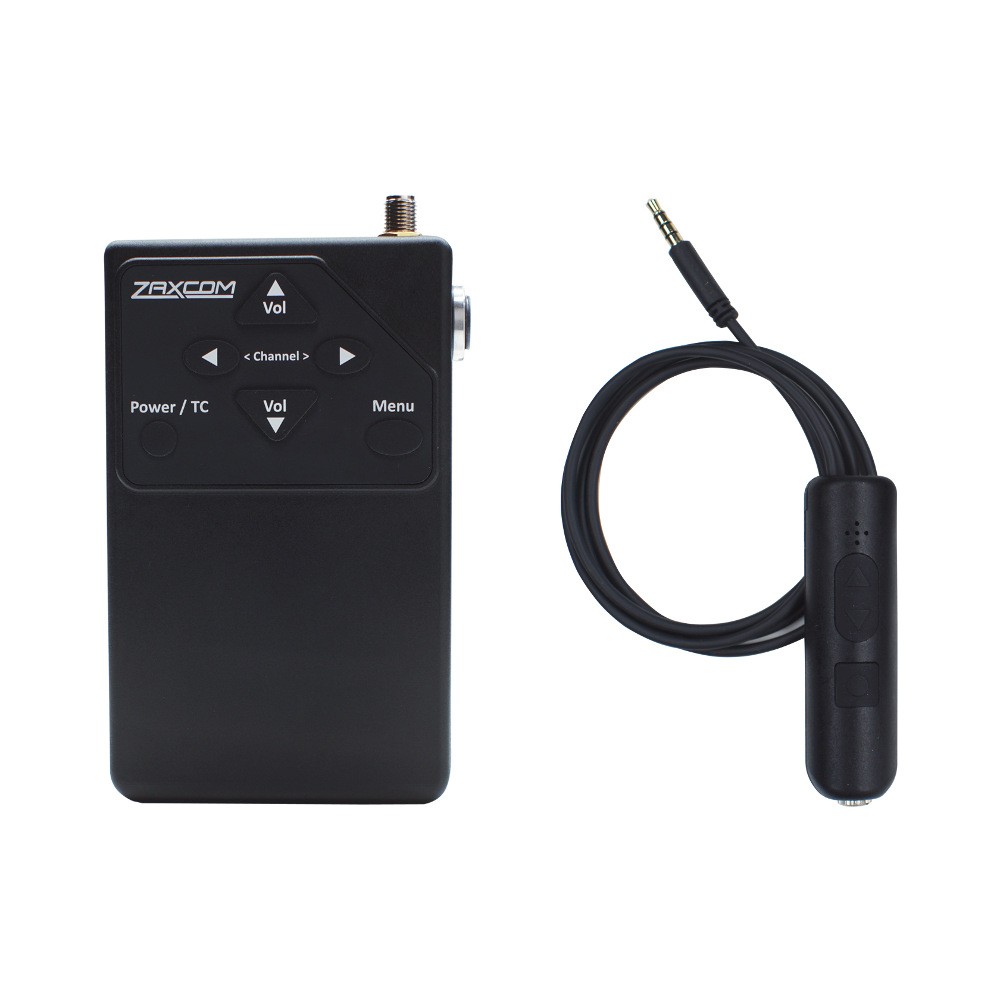

Il cordino URXL1 ha un pulsante push-to-talk e un microfono. Il controllo del volume è regolabile. Qualsiasi cuffia con jack da 3,5mm può essere inserita nel cordino URXL1. Il cordino URXL1 è opzionale.

Ricevitore IFB
Le opzioni del menu includono audio mono o stereo e visualizzazione del codice di tempo sul display OLED. Consente la sincronizzazione video con ritardo programmabile fino a sei fotogrammi.

Usato insieme al cordino URXL1 consente di ascoltare sia l'audio IFB che l'audio walkie-talkie. Il talkback è tramite il microfono incorporato nell'URXL1. Il volume è regolabile.

L'URX100 può monitorare un segnale stereo o indirizzare l'audio a sinistra, destra e entrambe le orecchie come mix mono. Il segnale stereo può essere selezionato dall'URX100 in modo che un operatore di boom possa monitorare uno dei due canali trasmessi che possono includere un feed IFB pubblico e un canale di comunicazione privato. Questo audio monitorato può anche essere combinato con l'audio proveniente da un walkie-talk collegato con routing a sinistra, destra o al centro.

Comando a distanza
Un'interfaccia di controllo remoto basata su browser consente di programmare l'URX100 a distanza.

Alimentazione

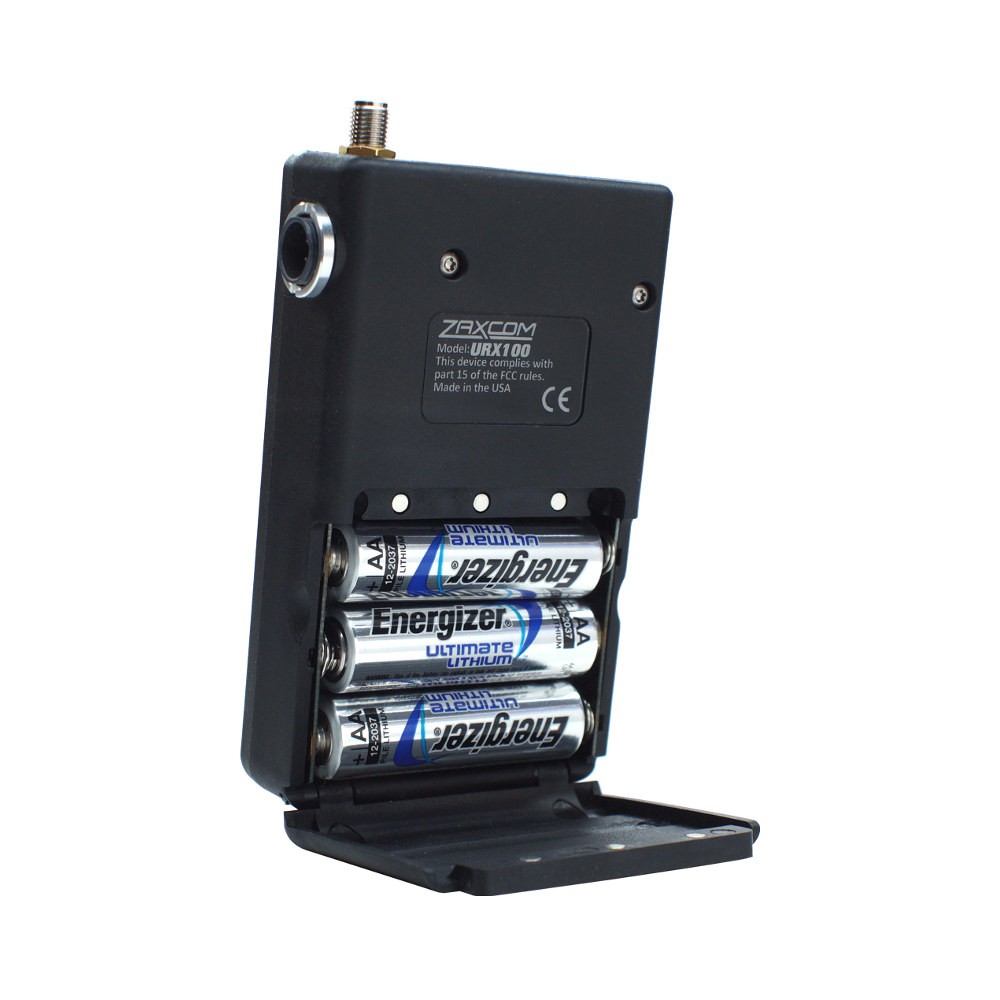

Le batterie al litio 3-AA forniscono fino a 10 ore di autonomia. Quelle alcaline durano fino a 8 ore.

Specifiche tecniche

Ricevitore

• Canali di ricezione RF: 1
• Modo diversity: alternanza di antenna
• Modulazione RF: metodo digitale proprietario
• Gamma di frequenze RF: da 512 a 698MHz
• Passo di frequenza RF: 100KHz
• Ampiezza di banda RF: 200KHz
• Separazione fra canali: 500KHz (suggerita 700KHz)
• Sensibilità: -114dBm
• Connettore di antenna: 50Ω SMA femmina

Ricevitore Audio – Uscita analogica

• Gamma dinamica: 110dB
• Distorsione: 0,002%
• Gamma di frequenze: 20Hz-16kHz
• Risoluzione DAC: 24 bit
• Connettore: TA-5M

Uscita audio

• Impedenza: 16Ω
• Potenza di uscita: 100mW
• Tipo di uscita: amplificatore per cuffie
• Connettore di uscita: 3,5mm.
• Modo: sbilanciato 2 canali o bilanciato 1 canale
• Livello di uscita max: +12dBm

Codice di tempo

• Connettore di uscita del codice di tempo: TA5 Male
• Livello di uscita del codice di tempo: variabile 0,01VPP – 3VPP
• Risoluzioni del codice di tempo: 23.98, 24, 25, 29.97 ND, 29.97 DF, 30

Connettore ausiliario TA5

• Uscita Timecode, uscita audio Left, uscita microfono Walkie, ritorno audio Walkie

Alimentazione

• Alimentazione interna: 3 batterie AA
• Durata batteria Li-Ion: fino a 11 ore
• Durata batteria NiMH: fino a 9 ore
• Durata batteria Alcalina: fino a 7 ore
• *queste durate sono indicative e saranno ridefinite con ulteriori test*

Varie

• Connettore ausiliario 1TA5
• Uscita Timecode, uscita audio Left, uscita microfono Walkie, ritorno audio Walkie
• Peso: 1,96Kg senza batterie
• Dimensioni in mm.: 104 x 63,5 x 22,9

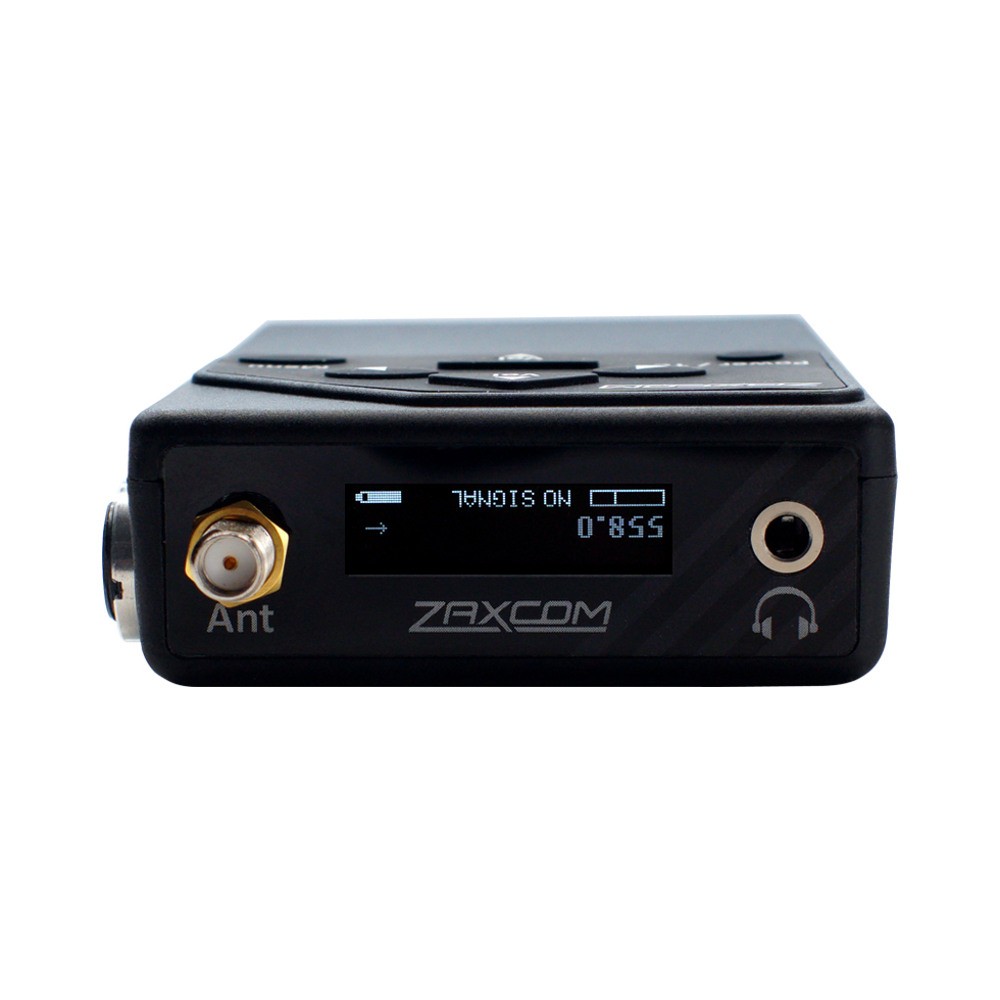

• Display: Pannello grafico OLED
