ZAXCOM ZMT4-HM

Il design è importante

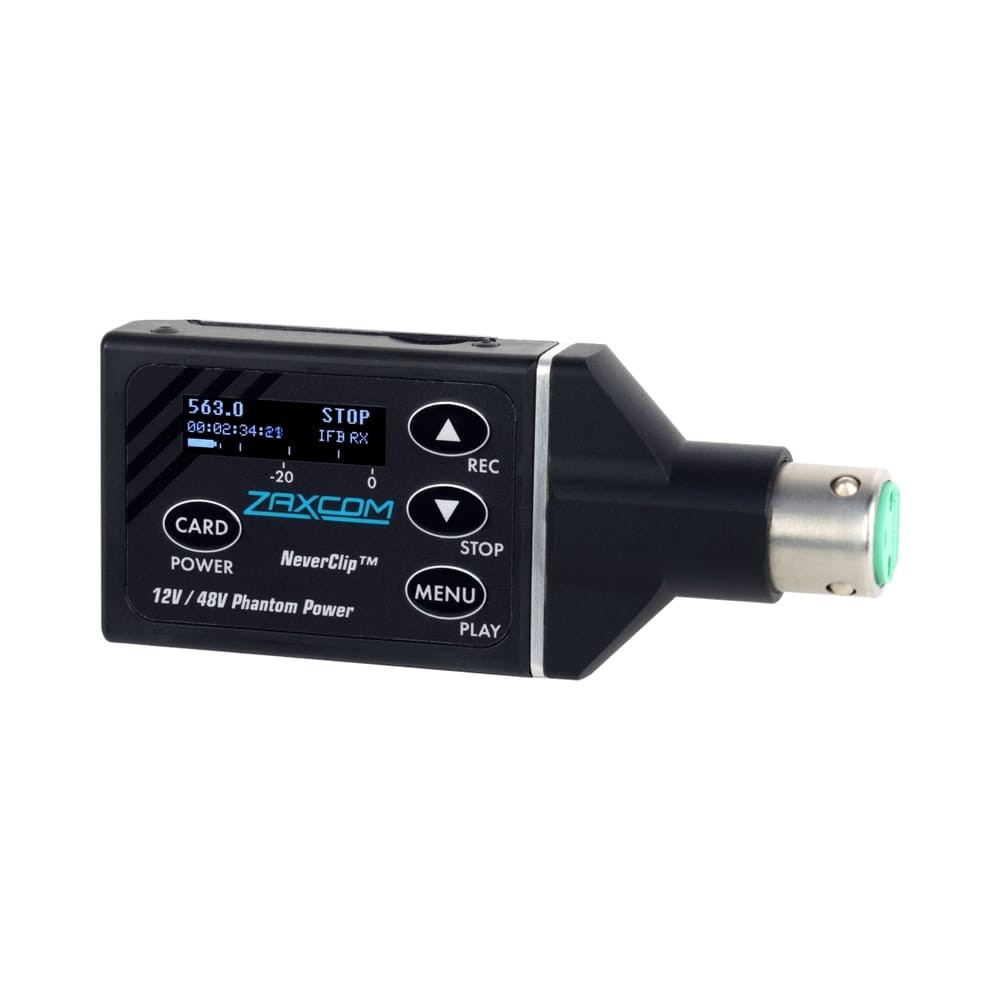

Lo ZMT4-HM è un trasmettitore leggero di tipo plug-on con antenna incorporata. È perfetto per i microfoni portatili, le applicazioni ENG e i microfoni gooseneck. Questo nuovo modello è dotato di NeverClip™ e di una migliore durata della batteria.

Si prega di notare che questo trasmettitore NON è destinato all'uso con un'asta.

Con un peso di soli 88 g, lo ZMT4-HM è costruito in un involucro di polimero di nylon ad alta resistenza agli urti, con bordi arrotondati e metallo lavorato che è piacevole al tatto.

La connettività del microfono

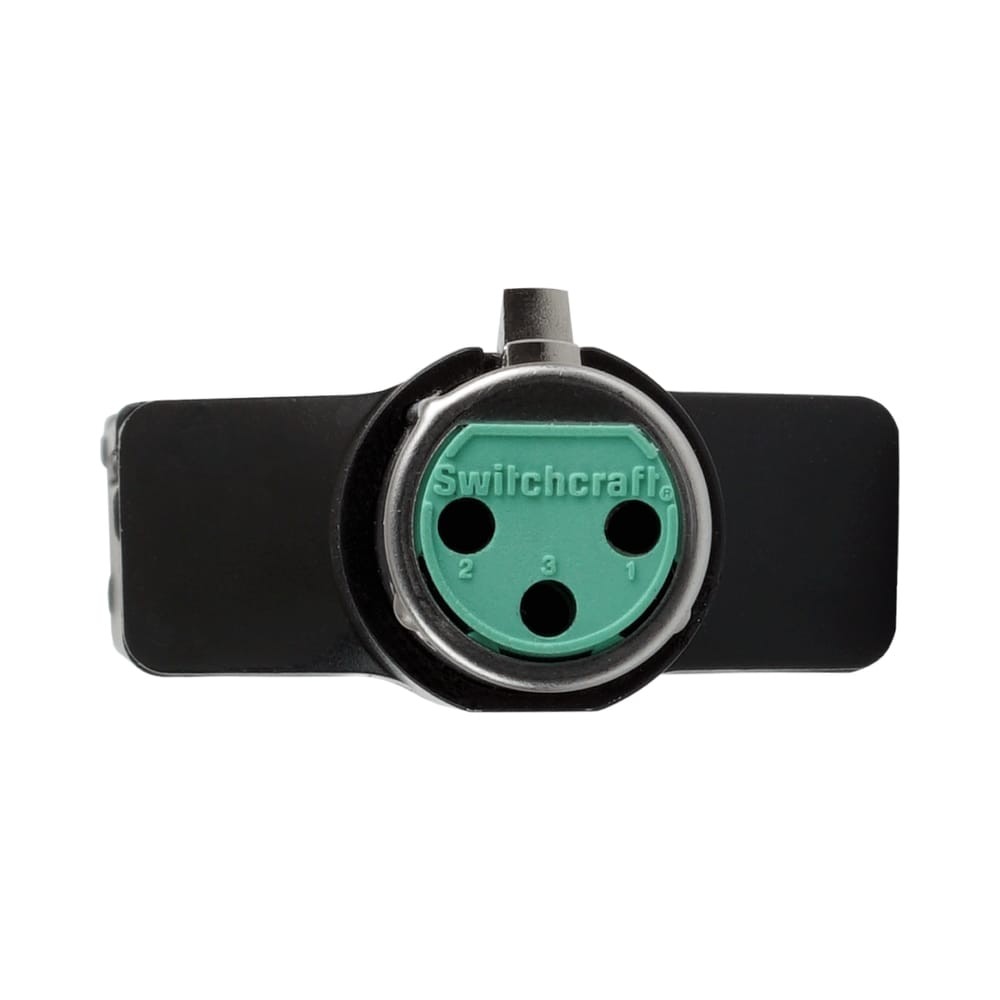

Il connettore XLR a 3 pin lo rende ideale per la maggior parte dei microfoni.

L'audio crittografato

Lo ZMT4-HM trasmette utilizzando una modulazione digitale al 100%, ottenendo un audio completamente crittografato. La crittografia digitale è l'unico modo per mantenere privata la trasmissione audio. La trasmissione digitale trasmette inoltre un audio cristallino di incredibile qualità.

La registrazione interna

L'audio può essere registrato internamente su una scheda microSD utilizzando il formato MARF (Mobile Audio Recording Format), altamente affidabile e privo di perdite, che elimina la corruzione dei file comune alle registrazioni dovute alla batteria scarica o alla rimozione anticipata della scheda.

NeverClip

NeverClip™ è una nuova funzione dello ZMT4-HM. Funziona utilizzando due convertitori A-D per estendere la gamma dinamica del trasmettitore a 136 dB, in modo da non avere mai distorsioni da limiter.

L'alimentazione

Lo ZMT4-HM è dotato di alimentazione Phantom selezionabile a 12, 24, 32 e 48V. Funziona fino a 7 ore con una batteria NP-50, a seconda del microfono utilizzato.

Le caratteristiche avanzate

Dotato di ZaxNet™, è possibile modificare a distanza la frequenza, il guadagno del preamplificatore e la potenza di uscita o mettere il registratore interno in modalità di registrazione, riproduzione e arresto.

Le scelte di modulazione per l'ambiente in cui ci si trova

La portata varia sempre a seconda dell'ambiente in cui ci si trova, ma è possibile scegliere di ottimizzare la trasmissione per ottenere le massime prestazioni. La modulazione Zaxcom High Density (ZHD) aumenta il numero di canali disponibili da 4 a 9 per ogni 1 MHz di spazio dello spettro, perfetta per gli ambienti riflettenti come le strade trafficate delle città. XR offre la massima distanza in spazi meno densi e più controllati.

La potenza

Lo ZMT4-HM ha un'autonomia fino a 7 ore, a seconda del microfono che sta alimentando.

Le bande MHz

Lo ZMT4-HM è disponibile nelle seguenti bande di frequenza:

Banda ".5" (512-608 MHz)

Banda ".6" (578-698 MHz) (non disponibile negli Stati Uniti)

Specifiche tecniche

Trasmettittore

• Modulazione RF: Metodo digitale proprietario
• ZMT4-HM .5 Gamma di frequenza RF: 512 - 614 MHz
• ZMT4-HM .6 Gamma di frequenza RF: 596 - 698 MHz
• Passo di frequenza RF: 100 KHz
• Larghezza di banda RF in modalità ZHD48: 50 KHz
• Larghezza di banda RF in modalità ZHD96: 100 KHz
• Larghezza di banda RF in modalità XR: 200 KHz
• Separazione dei canali in modalità ZHD48: fino a 100 KHz (a seconda del ricevitore)
• Separazione dei canali in modalità ZHD96: fino a 200 KHz
• Separazione dei canali in modalità XR: 400 KHz
• Connettore antenna: 50 Ω SSMA femmina
• Emission Designator: 180 KV2E, 100 KV2E, 50 KV2E

Trasmettitore audio

• Gamma dinamica: 136 dB
• Distorsione: 0.002%
• Risposta in frequenza: Modalità 0: da 20 Hz a 16 kHz / Modalità T & M da 0,2 Hz a 16 kHz
• Filtro passa-alto: Spento o da 30 a 220 Hz, passi: 10 (6 dB per ottava)
• Alimentazione microfono: 12v @ 50mA max.
• Alimentazione microfono: 48v @ 10mA max 10mA
• Connettore Mic: XLR-Femmina
• Configurazione del microfono: Bilanciato
• Ampiezza di ingresso: da -60 a -30 dBu
• Impedenza microfono: 6,8 k Ω
• ADC Bit-Depth: 24 bit
• ADC Sampling-Rate: 48 kHz

Lettore/generatore di timecode

• Precisione di clock: 1,54 PPM (1 Frame Out in 6 ore)
• Tipo di codice temporale: SMPTE
• Timecode Frame-Rates: 23.98, 24, 25, 29.97NDF, 29.97NDF, 29.97DF, 30NDF, 30DF

Registrazione interna

• Media: Scheda MicroSD (memoria flash)
• Formato file: .ZAX / Converte in BWAV o MP3

Ricevitore Zaxnet 2.4 GHZ

• Gamma di frequenza RF: da 2.403 a 2.475 GHz
• Modulazione RF: Digital Spread Spectrum
• Passo di frequenza RF: 0.001 GHz (1 MHz)
• Larghezza di banda RF: 1 MHz
• Separazione dei canali: 2 MHz
• Sensibilità: -96 dBm

Dimensioni fisiche

• Peso: 88 grammi con la batteria
• Dimensioni (A x L x P x P): 3,4″ x 1,6" x .55″ / 86,4 mm x 40,6 mm x 14mm
• Display: OLED grafico

Potenza

• Potenza d'uscita: 25 / 50 / 75 mW - Selezionabile via software (E' a cura dell'utilizzatore adeguare la potenza in funzione delle vigenti normative locali sulle emissioni RF.)
• Tipo di batteria: NP-50
• Durata della batteria: Fino a 7 ore, a seconda del microfono
