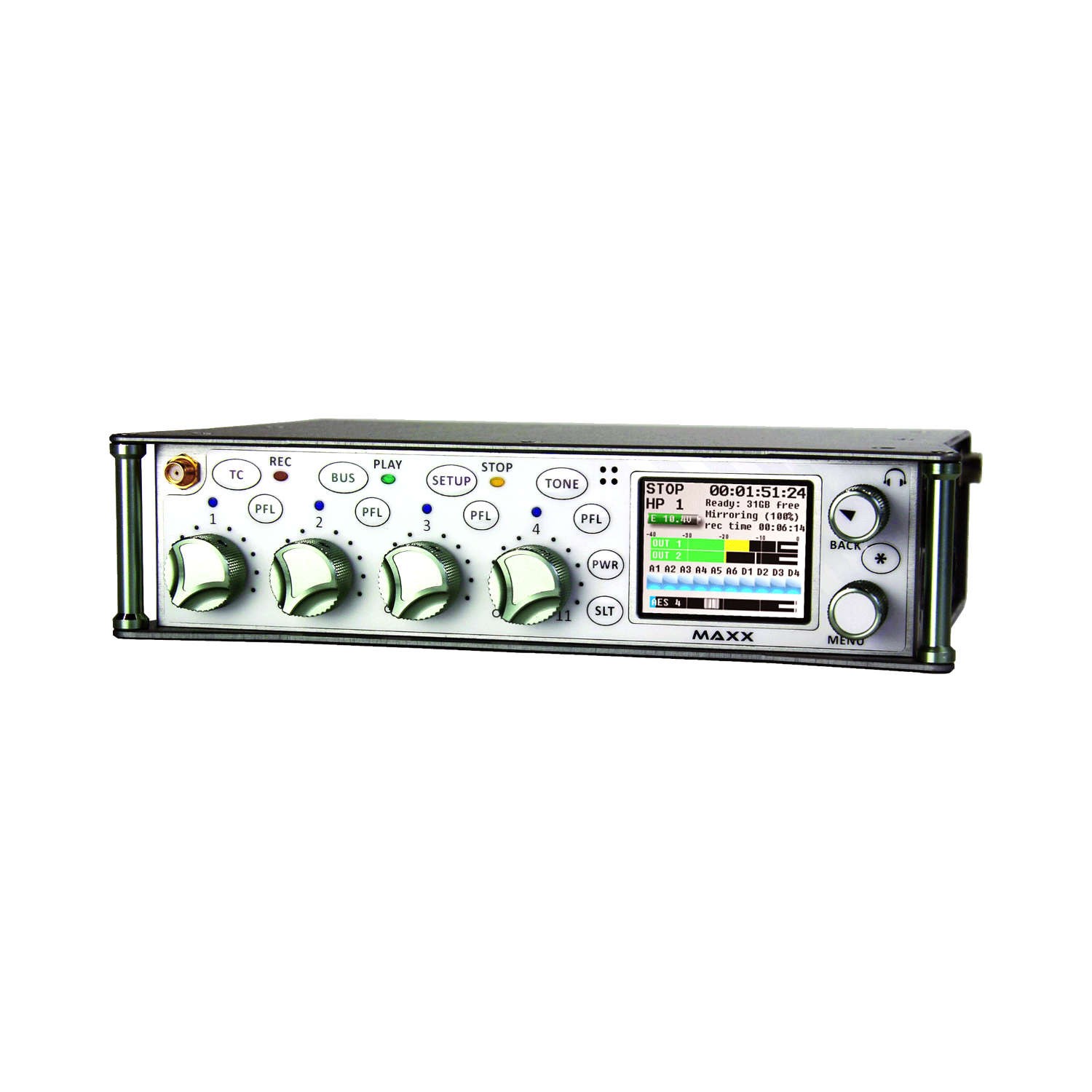

ZAXCOM Zax-Max

Lo Zax-Max è un registratore/mixer con 6 ingressi analogici, 4 con preamplificatori microfonici con NeverClip™ e 2 ingressi digitali che possono essere usati anche con microfoni digitali AES42.

Tutti questi ingressi possono essere mixati in un bus di uscita a due canali su due set di connettori d’uscita che possono essere configurati individualmente come linea, microfono e livelli d’uscita consumer così come mono bilanciato e tape out.

Ci sono quattro uscite AES dirette + un mix stereo AES.

I due ritorni camera bilanciati duplicano gli ingressi bilanciati a livello linea.

Zax-Max ha di suo la possibilità di registrare otto tracce su una Compact Flash card.

I file possono essere registrati fino a 24 bit/192 KHz con una gamma dinamica di 137 dB.

Ha anche un trasmettitore RF incorporato per mandare l’audio in camera, opzionale, che deve essere ordinato con un blocco specifico; la potenza di uscita RF è regolabile fino a 100 mW.

Ha un filtro passa-banda RF a 24 MHz per eliminare le interferenze verso i ricevitori nella sound bag.

Caratteristiche principali

• Trasmettitore RF alla camera (banda UHF) opzionale con potenza regolabile sino a 100 mW (funzione radio-mixer)
• Audio a 24 bit, 192 kHz
• Auto-mixer a 10 canali
• Possibilità di registrare sino a 10 canali con una gamma dinamica di 137 dB
• Registrazione simultanea in formato MARF e BWF su una CF Card
• Pacchetto effetti di serie
• Circuito Neverclip brevettato per evitare la saturazione dello stadio d’ingresso
• Pre-recording
• Generatore e lettore di Time Code

Specifiche tecniche

Ingresso analogico

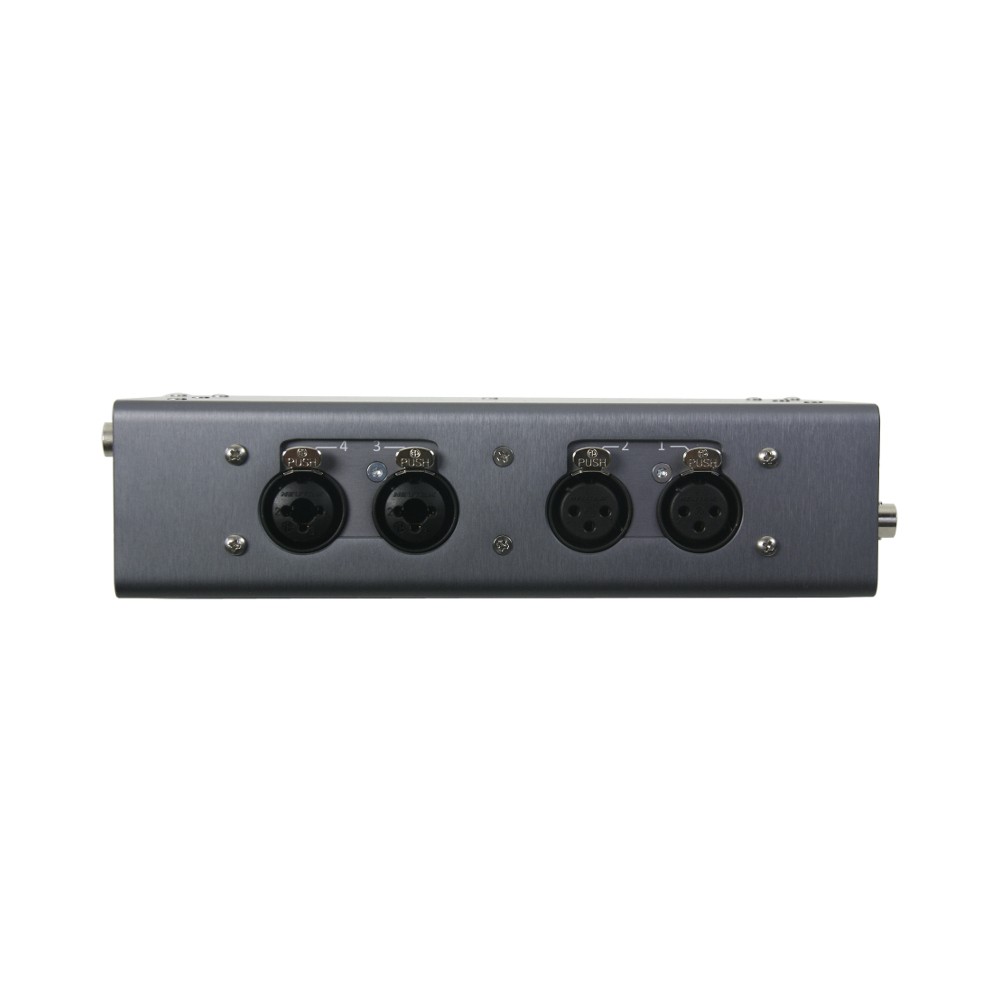

• Ingressi analogici: 4 Mic/livello linea con alimentazione phantom 48V e 2 livelli linea (solo ritorno telecamera)
• Connettore: 4 x XLR-3F (2 con jack da .25")
• Gamma di ingresso livello microfono: da -56 a -26 dBu
• Gamma di ingresso a livello di linea: da -10 a +8 dB
• Distorsione: 0.0015%
• Bit-depth ADC: 24 bit
• Doppio range dinamico di ingresso ADC: 137 dB con NeverClip
• Livello di clipping: +28 dBu
• Risposta in frequenza: 28** Hz a 22 kHz (frequenza di campionamento 48 kHz)
• THD + rumore: 0,0015%.

Uscita analogica

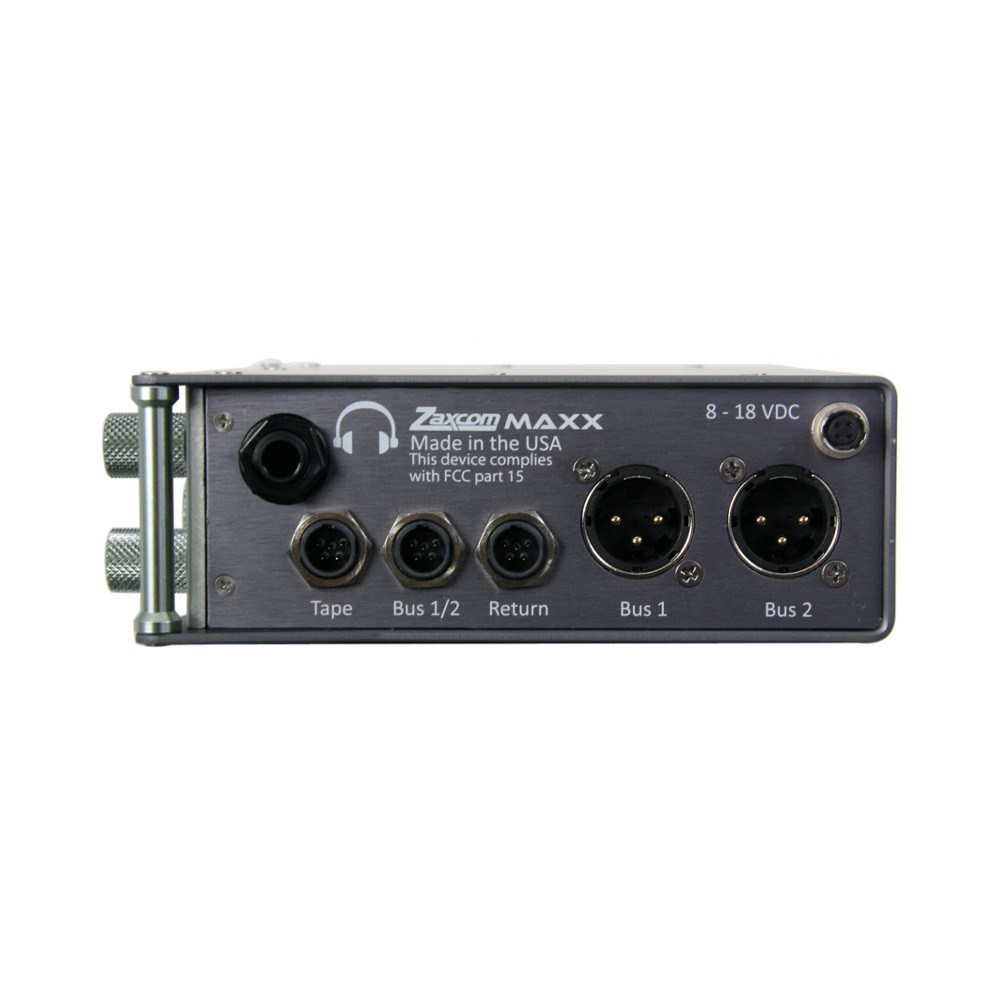

• Uscite analogiche: 2 XLR bilanciati, 0dBu, -10dBu e -30dBu, 1 TA5 bilanciato (2 bus) 0dBu, -10dBu e -35dBu
• Uscita Tape/mono: 2 TA5 bilanciato, 0dBu, -10dBu e -30dBu
• Cuffia 1: 1/4 di pollice bus stereo
• Livello di uscita: 0 dBu @ -20 dBFS
• Livello di clipping: +20 dBu
• Bit-depth DAC: 24 bit
• Gamma dinamica DAC: 115dB
• Impedenza: 30 ohm
• INGRESSO/USCITA DIGITALE
• Numero di canali: 2 coppie AES o AES42 (4 canali)

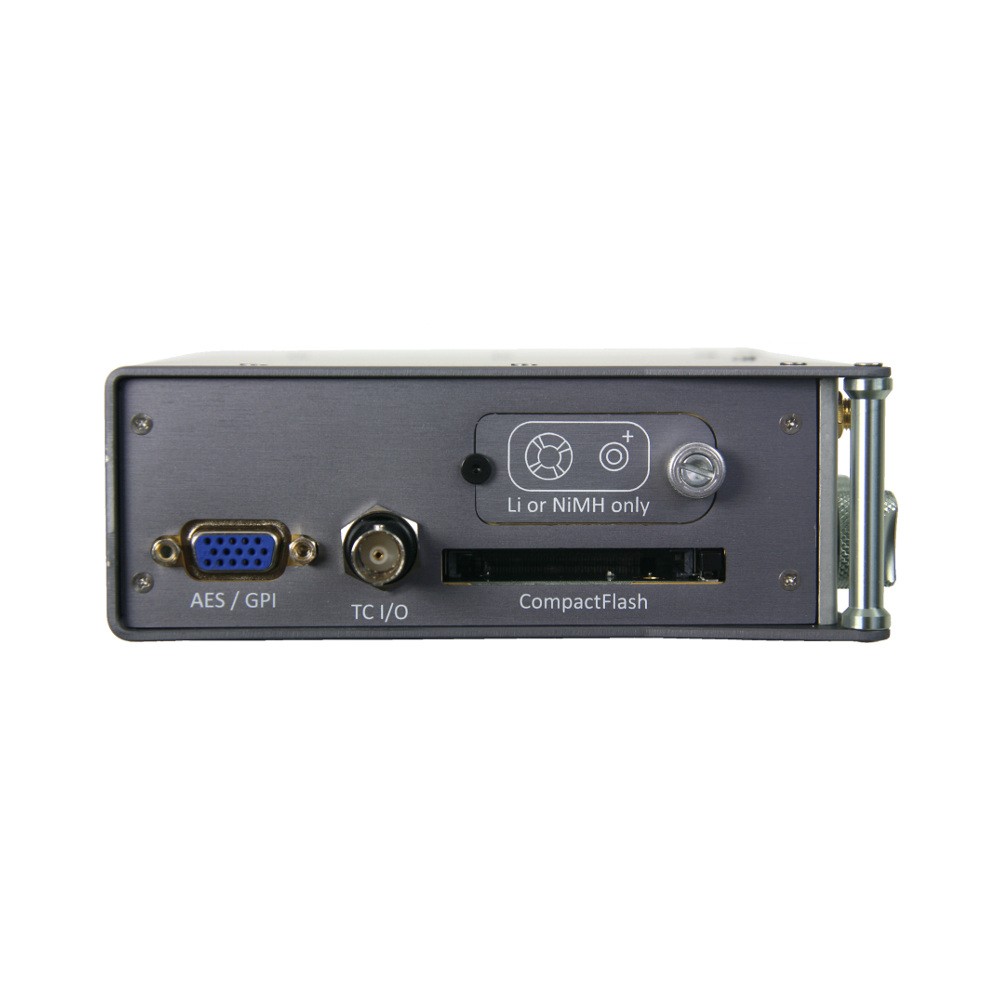

• Connettore: DB-15 mini (DE-15)
• Sorgente: Mix/diretto
• Conversione della frequenza di campionamento AES: 32-96 KHz

Trasmettitore - opzionale

• Potenza d'uscita: 10 / 50 / 100 mW - selezionabile via software
• Modulazione RF: Metodo digitale proprietario
• Gamma di frequenza RF: Da 518,0 a 850,0 MHz (i blocchi tipici sono larghi 24 MHz)
• Passo di frequenza RF: 100 KHz
• Larghezza di banda RF: 200 KHz
• Separazione dei canali: 500 KHz (700 KHz raccomandati)
• Connettore antenna: 50 Ω SMA Femmina
• Emission Designator: 180 KV2E
• Parte FCC: 74.861

Registrazione

• Numero di tracce: 8
• Bit-depth (scheda primaria): 24 bit
• Bit-depth (scheda speculare): 16 / 24 bit
• Frequenze di campionamento (kHz): 44.1, 47.952, 48, 48.048, 96.192
• (192 massimo 4 tracce)
• Headroom: da 20 a 44 dB
• Formato: MARF II, .BWF
• Durata massima pre-registrazione: 5 secondi

Memorizzazione dati

• Interno: Compact Flash
• Esterno: Nessuno. Mixer interno
• Tipo di mixer: DSP a 32 bit a virgola mobile
• Mixer Cross Point: 8 ingressi x 4 uscite (Pre-fader / Post-fader / Inversione di fase)
• Risoluzione A-D / D-A: 24 bit
• Headroom: Selezionabile da 12 a 20 dB

Effetti

• Ritardo: Da 0 a 60 mS in incrementi di .1mS
• Filtro Notch: 2 bande, 20 Hz a 20 kHz gamma di frequenza regolabile
• Tipo compressore: soft knee con side chain
• Filtro passa-alto: da 20 Hz a 230 Hz

Lettore/generatore di timecode

• Tipo di timecode: SMPTE
• Connettore: BNC
• Tensione in ingresso: 1-4VPP
• Tensione di uscita: 2VPP
• Precisione di clock: 1,54 PPM (1 frame out in 6 ore)
• Timecode Frame rate: 23.98, 24, 25, 29.97NDF, 29.97NDF, 29.97DF, 30NDF, 30DF

Alimentazione

• Interno: 6AAA 7-9 VDC, 4 ore di utilizzo (NiMH)
• Esterno: Da 8 a 18 VDC
• Alimentazione esterna: da 8 a 18 VDC (12V @260mA)
• Connettore di alimentazione: Hirose
• Misuratore di batteria: Sì, su display LCD

Dimensioni fisiche

• Dimensioni (A x L x P) 5 cm x 19 cm x 13,3 cm
• Peso: 1134 g

Varie

• Display: LCD a colori leggibile alla luce del sole
• Misuratori: Uscita / Ingresso / Scheda
• Slate Mic: Interno
