LIVEMIX AD-24 Analog Input
Il Livemix AD-24 è l'unità di ingresso analogico AD-24 si collega alle console analogiche per portare audio nel sistema Livemix.
Se lavorate in analogico, l'unità analogica di ingresso AD-24 acquisisce i segnali analogici e li converte in digitale per poterli usare nel sistema Livemix.
Molto probabilmente sarà installata vicino alla sorgente analogica. Se sono le Direct Out o gli Insert del vostro mixer, l'AD-24 sarà vicino al mixer.
Se usate una ciabatta con preamplificatori microfonici, potrebbe essere vicino alla ciabatta.
L'AD-24 riceve il segnale in ingresso tramite jack bilanciati o DB-25. Gli ingressi sono passanti, quindi se necessario potete inviare il vostro audio all'AD-24 via DB-25 e tornare indietro con il jack bilanciato.
L'interfaccia del pannello anteriore indica i livelli del segnale di ingresso tramite LED e consente la selezione del livello linea -10dBV o +4dBu per ogni coppia stereo.
Caratteristiche principali
24 ingressi bilanciati/sbilanciati
Con 24 ingressi, il sistema di monitor personale Livemix rappresenta il perfetto equilibrio tra numero di canali e semplicità di utilizzo. L'AD-24 può ricevere audio analogico tramite jack bilanciati o DB25. L'audio elaborato è inviato a MIX-16 o MIX-32 tramite un singolo cavo CAT5 o CAT6 schermato.

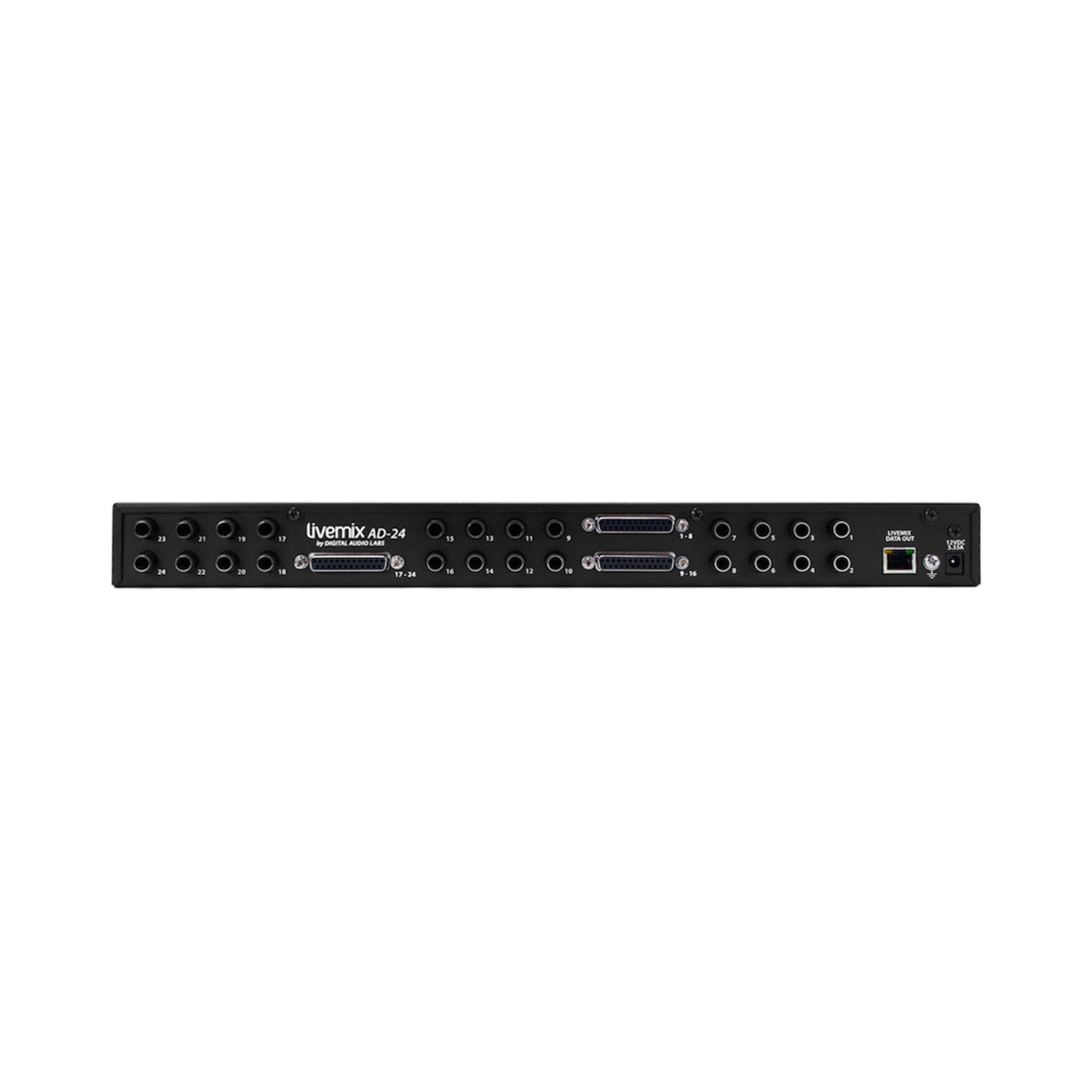

Connettori jack bilanciati da 6,35mm e DB25
Collegate 24 ingressi analogici tramite jack bilanciati o DB25 per l'ingresso analogico nel sistema di monitor personale Livemix. Gli ingressi a doppio formato forniscono una connessione passante che consente di inserire l'AD-24 nella catena del segnale senza nessuna perdita.

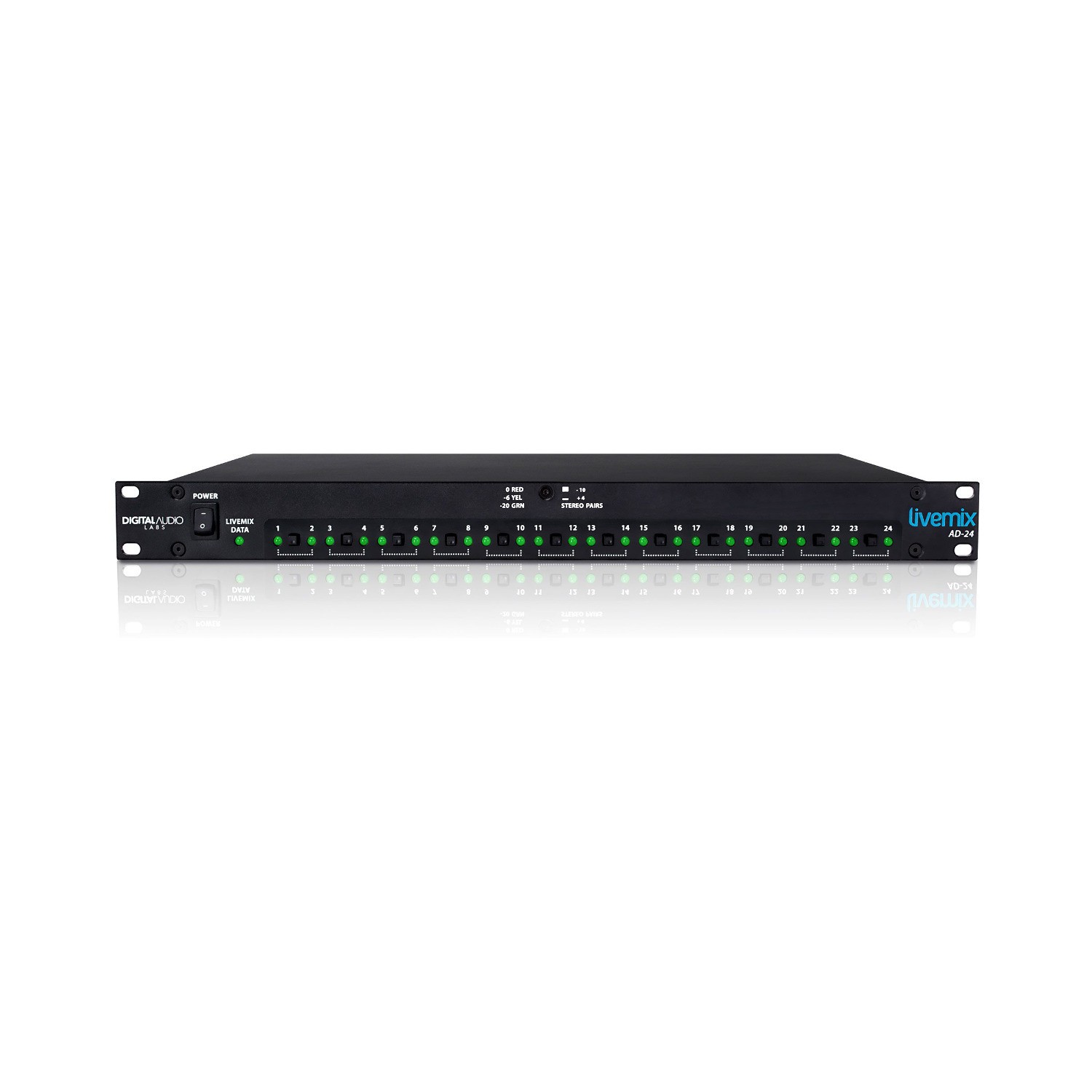

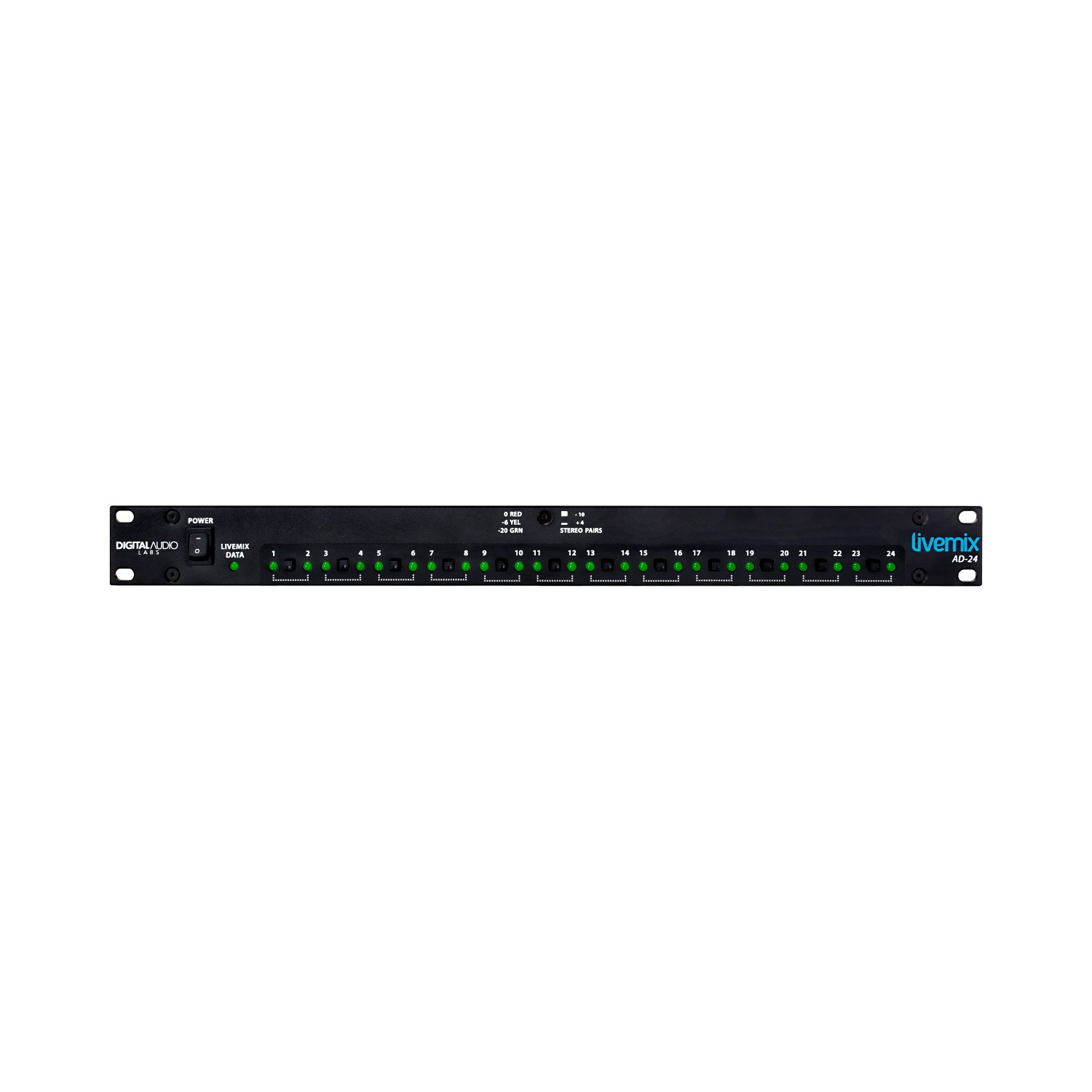

VU del pannello anteriore
I led del pannello anteriore dell'AD-24 forniscono una chiara indicazione quando un segnale è troppo alto, rendendo più facile controllare e regolare la struttura del guadagno.
Selettori +4dBu/-10dBV del pannello anteriore
Potete configurare gli ingressi sull'AD-24 in modo che accetti il segnale a-10dbV (diffuso nei prodotti semi-professionali) o il segnale a + 4dBu (diffuso nei dispositivi audio professionali). Gli interruttori del pannello anteriore consentono una scelta facile tra i livelli di linea per coppie di ingressi.
Conversione audio di alta qualità
Con una conversione audio di alta qualità, l'AD-24 garantisce che l'audio che si sta mixando sia della migliore qualità possibile. I segnali audio chiari e senza sbavature rendono molto più facile mixare rispetto a un audio poco definito e impastato.
Alimentatore esterno
L'alimentatore esterno garantisce percorsi audio puliti e interferenze minime da corrente elettrica.
Specifiche tecniche
- THD+N: .001%
- Rapporto segnale/rumore: 111 dB
- Risposta di frequenza: 20 Hz – 22KHz ± .5dB
- Diafonia: -92 dB
- Livello max d’ingresso: +24 dBu (distorsione minore sopra 23.5 dBu, hard clip a +24 dBu)
- Impedenza d’ingresso: 20KΩ bilanciato, 10KΩ non bilanciato
- Lungh. max del cavo al MIX-16/MIX32: 100m di cavo CAT5e (richiesta schermatura)
