DAD PRO MON Monitor Control Option for AX32 and DX32
L'opzione Pro | Mon Monitor Control consente al convertitore AD/DA e matrice digitale AX32, nonché all'interfaccia audio digitale e matrice DX32, di funzionare come processore di segnali audio che fornisce una somma dei segnali ad alta risoluzione e un routing a bassa latenza per i segnali dei monitor. AX32 ha anche un'opzione per la correzione EQ e la gestione dei bassi degli altoparlanti. Il controllo del monitor è gestito tramite l'applicazione software DADman 5.2, che supporta il protocollo di controllo EUCON 3, consentendo il pieno controllo delle funzionalità del monitor dalle superfici di controllo Avid S6, S3, PT Dock e Pro Tools. Il controllo tattile dei parametri del monitor può essere effettuato utilizzando uno o più MOM - Monitor Operation Modules.
Caratteristiche principali
- Controller monitor con talkback, sommatoria, raggruppamento e accoppiamento speaker
- Supporto per tutti i formati audio immersivi, inclusi Dolby Atmos(TM) e Home Atmos(TM)
- Configurabile per qualsiasi formato audio ad es. mono, stereo, 5.1, 7.1, 7.1, 9.1.6 e fino a 128 canali.
- Controllo tattile tramite DAD MOM - Monitor Operating Module
- Controllo tramite EUCON 3 di Avid™ S6, S3, PT Dock e PT Control
- Matrice integrata per un routing ed insert digitale flessibile
- Conversione pura A/D e D/A con pre microfono opzionale
- I/O digitali via MADI, AES3, Dante™ e SDI
- Latenza di campionamento fissa a 7 campioni su tutti i percorsi del segnale ed elaborazione della somma in virgola mobile a 32 bit
- Processore di segnale degli altoparlanti e gestione dei bassi tramite l'opzione SPQ Speaker Processor EQ

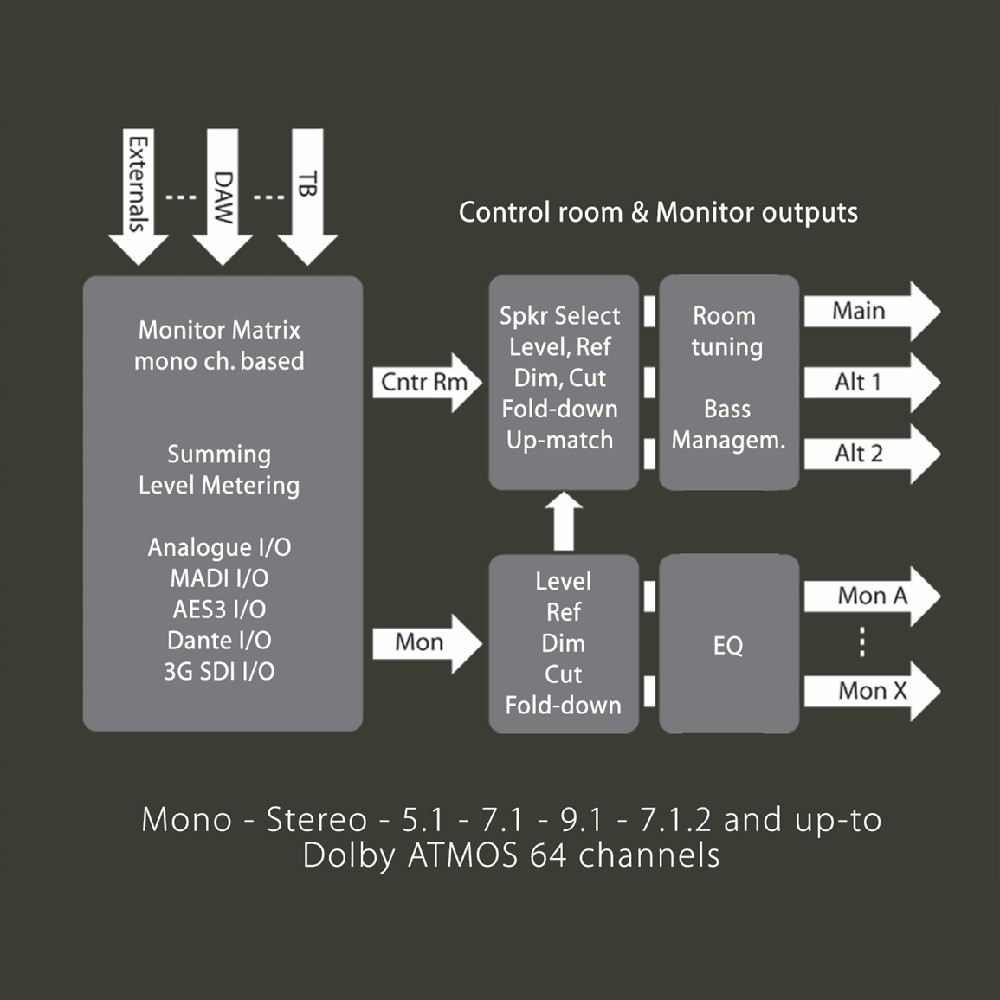

Matrice monitor e processore
Il controllo monitor è in grado di impostare i livelli di ascolto, Dim e Cut di un set di diffusori da regia principali e di due set di diffusori alternativi. Inoltre, quattro set di monitor possono essere controllati con livello e Cut.
La configurazione di uscita del segnale di ciascun diffusore e set di monitor può essere impostata in qualsiasi formato: mono, stereo, 5.1, 7.1, 7.1, 9.1.6, e multicanale fino a 64 canali, utilizzando una qualsiasi delle uscite audio dell'interfaccia del convertitore DAD in qualsiasi combinazione.
Le sorgenti per il monitoraggio possono essere selezionate da una qualsiasi sorgente di segnale configurata. Le sorgenti possono essere selezionate su una uscita di monitoraggio in quanto commutata, o più sorgenti possono essere sommate agli altoparlanti della control room o all'uscita di monitoraggio fornendo così la funzionalità di sommatoria Stem.
Come per le uscite, gli ingressi sorgente possono essere configurati in qualsiasi formato con qualsiasi combinazione di ingressi audio dell'interfaccia del convertitore DAD.
La funzione "talk back" è disponibile per qualsiasi altoparlante della regia ed uscite monitor, ed il talk back può attivare Cut o Dim anche su qualsiasi uscita.
Sulle uscite degli speaker main della regia e sulle altre uscite dei monitor è possibile attivare la funzione Folddown, per commutare verso il basso il numero dei canali. Il Folddown può comprendere uno qualsiasi dei 7 seguenti formati: Mono, Stereo, Sinistra-Centro-Destra, Sinistra-Centro-Destra-Sub, e formati surround 5.1, 7.1 e 9.1.6. Questo avviene sia sulle sorgenti che sulle uscite dei diffusori e del monitor.
DADman EUCON Control

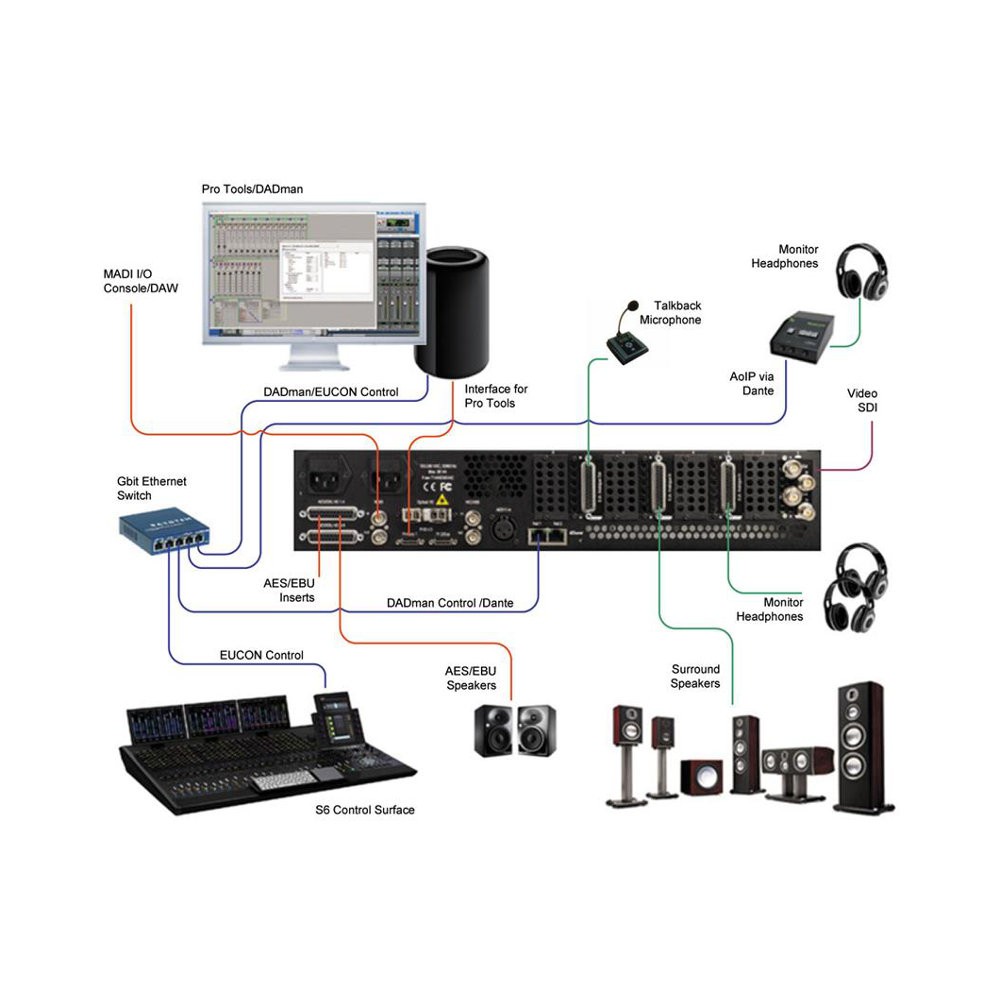

Il sistema completo di controllo dei monitor consiste in una interfaccia convertitore AX32 o DX32 e l’applicazione software DADman installata su di computer Windows o MAC. Questi, attraverso una rete Gigabit Ethernet, possono comunicare tramite EUCON su un che consente il controllo del monitor direttamente dalla superficie di controllo Avid S6. EUCON è supportato anche su Avid S3, Pro Tools Dock, le superfici di controllo e Pro Tools Control App.
