AVT MAGIC TH2plus

MAGIC TH2plus è un sistema di talk show a due canali che offre tre modalità operative in un unico sistema: con le sue due interfacce POTS, una ISDN BRI e una LAN, può essere utilizzato in modalità POTS o ISDN e opzionalmente anche in modalità VoIP. Con un adattatore GSM esterno, può essere esteso ad un ibrido GSM.
Sono disponibili due versioni hardware con funzionalità identiche:

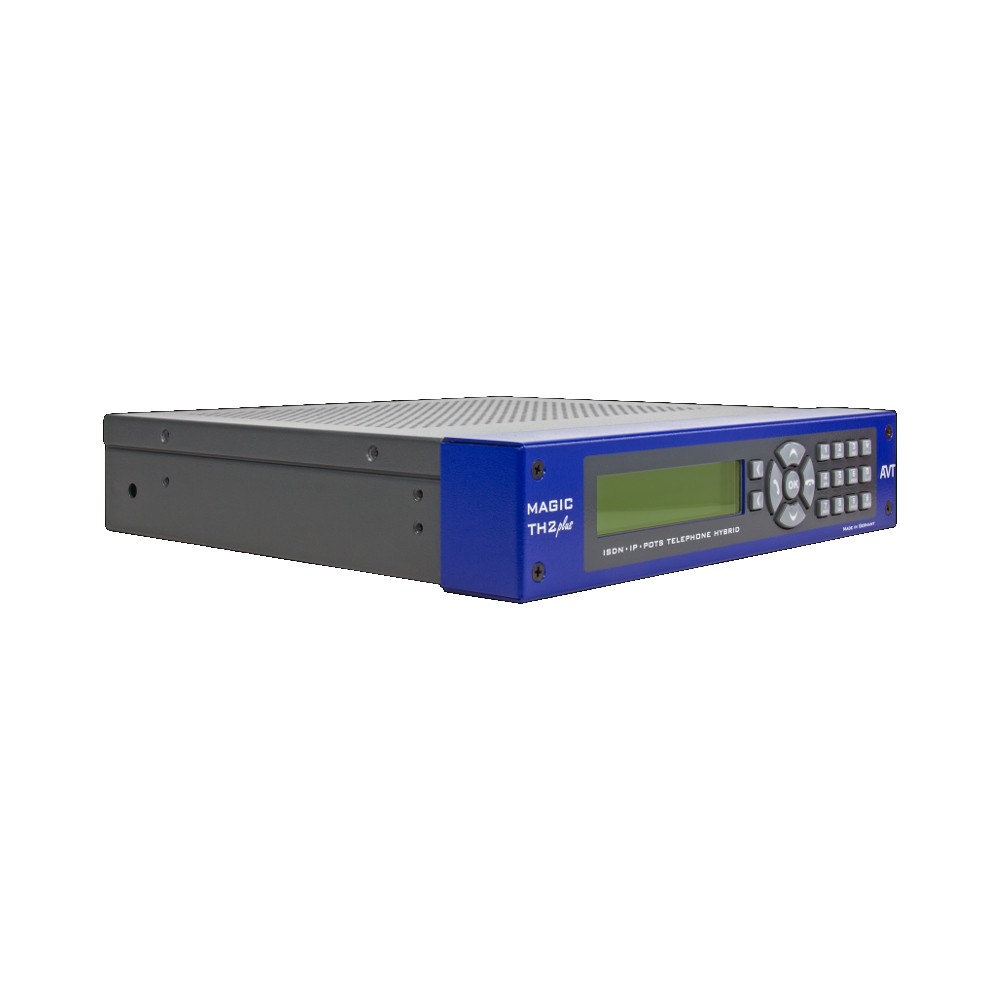

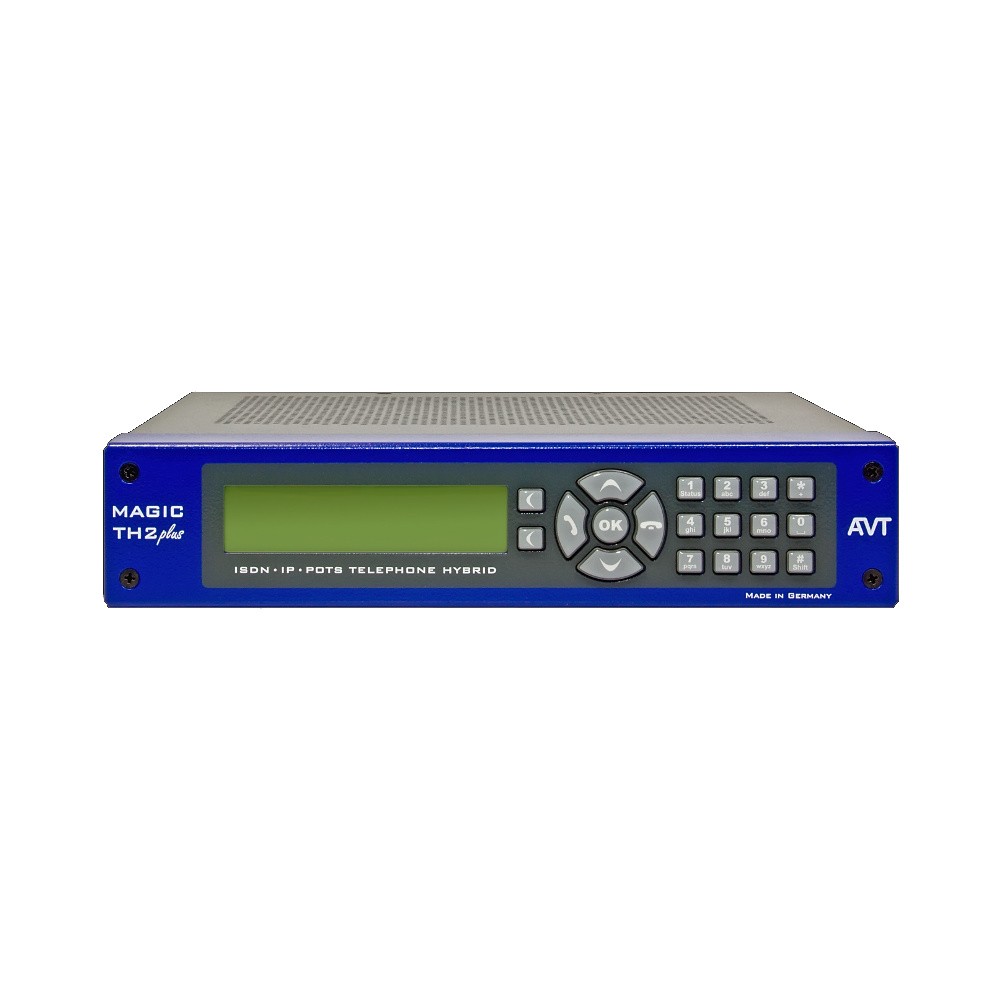

1. MAGIC TH2plus, di dimensione mezza unità rack 19" con alimentatore 12V esterno

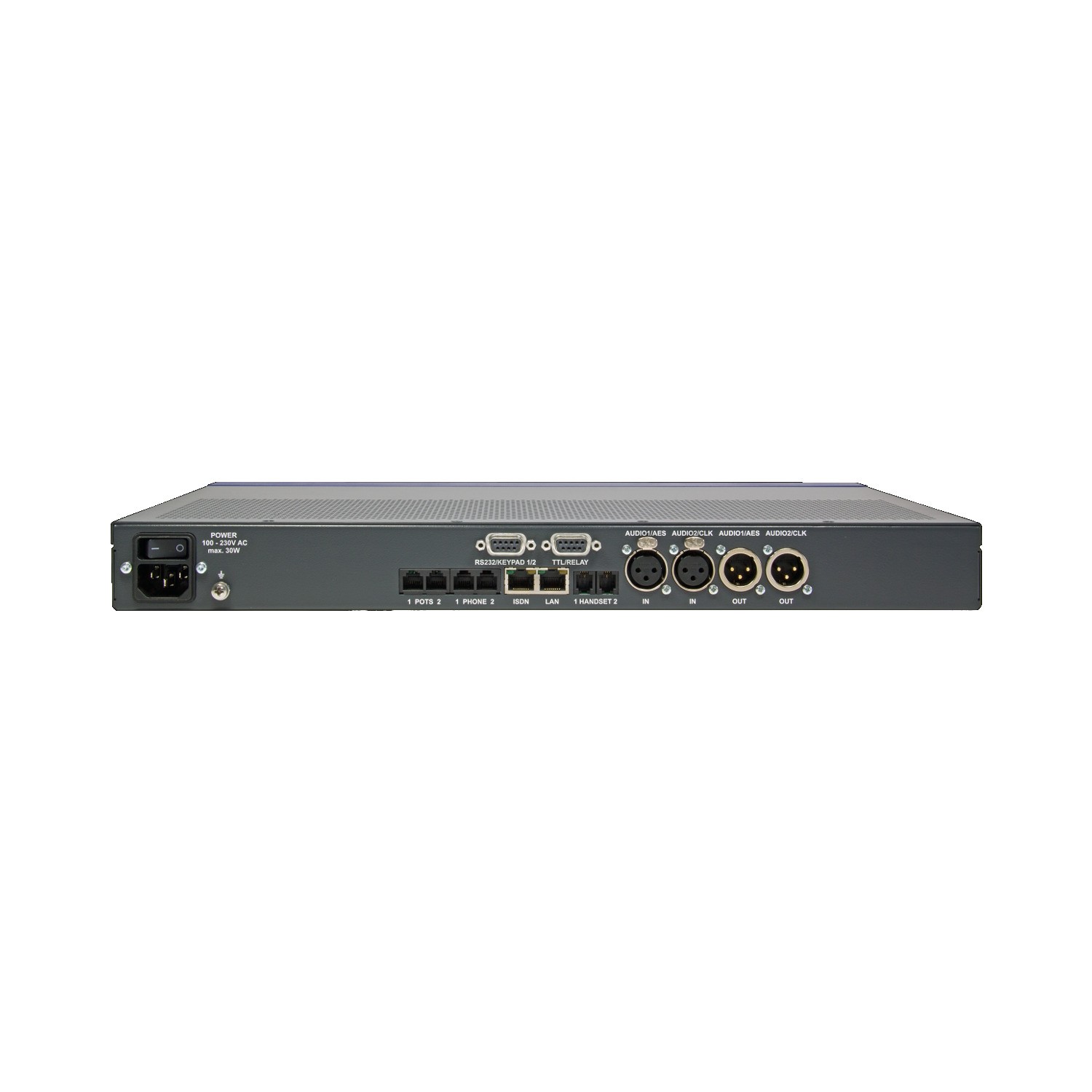

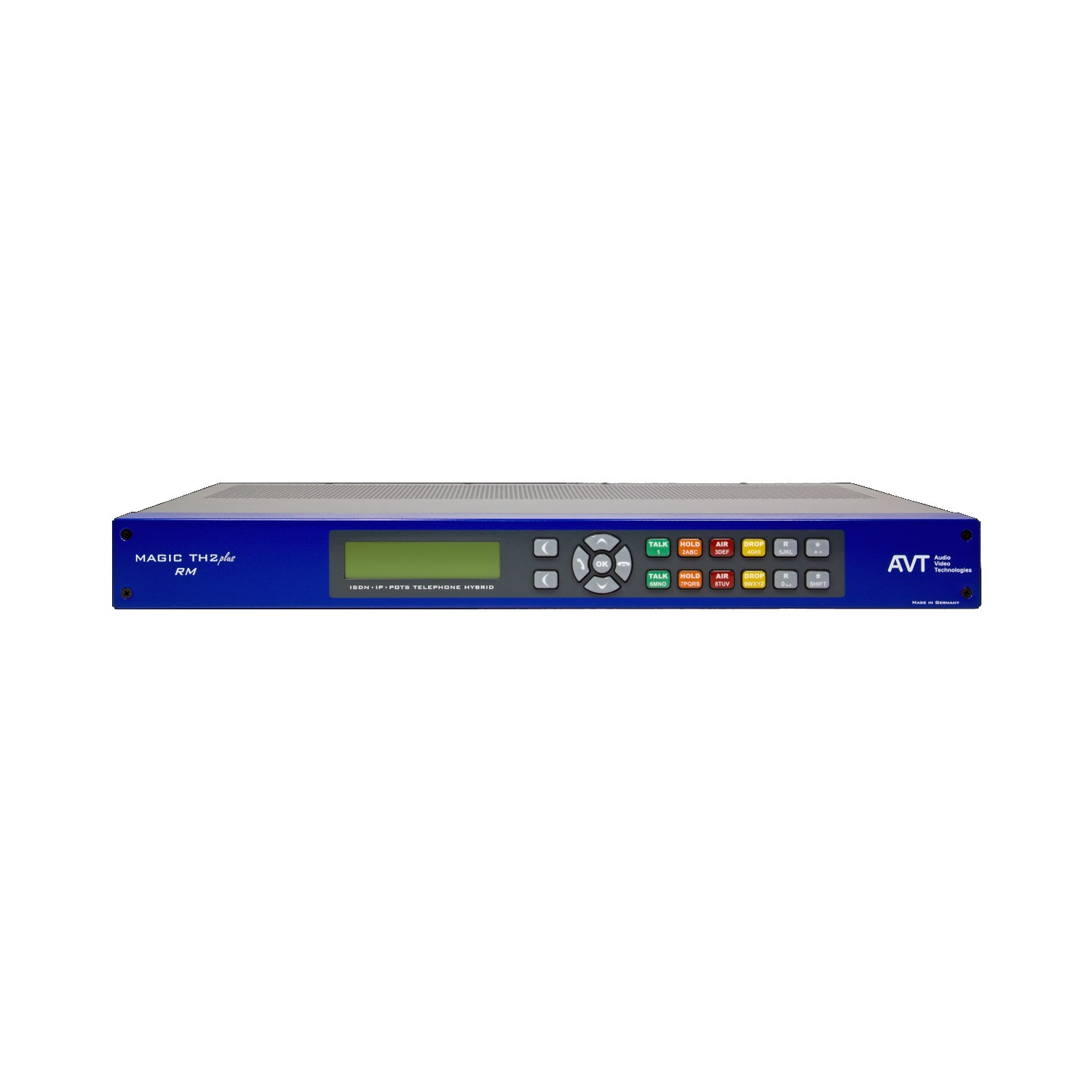

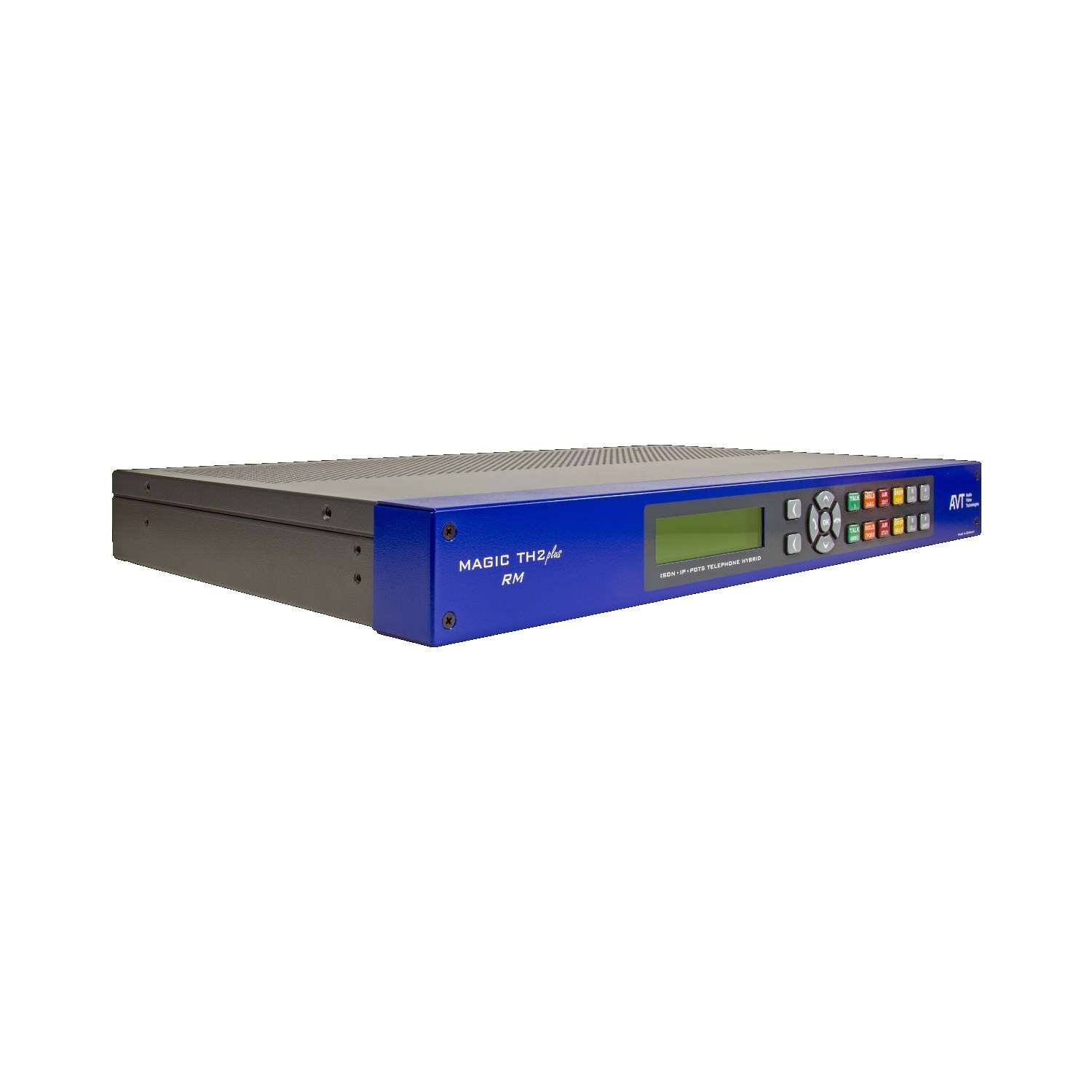

2. MAGIC TH2plus RM, di dimensione full rack 19" con alimentatore integrato e tasti colorati per rendere il funzionamento del pannello frontale ancora più confortevole per l'utente.

MAGIC TH2plus offre diverse funzioni come la conferenza del chiamante, la risposta automatica, il mascheramento vocale, il servizio notturno, l'inoltro di chiamata e la possibilità di lavorare con un database per lo screening delle chiamate.

In questo modo, le informazioni sul chiamante possono essere visualizzate immediatamente per una chiamata in arrivo se il numero viene trasmesso.

I chiamanti indesiderati possono essere inseriti in una lista nera.

Il sistema può essere azionato direttamente dal pannello frontale o più comodamente dal software per PC Windows per il quale è prevista una licenza. È possibile creare fino a otto postazioni di lavoro con licenze aggiuntive.

In alternativa o in aggiunta è possibile collegare fino a due tastiere esterne al MAGIC TH2plus.

Per una facile comunicazione con i mixer DHD, il MAGIC TH2plus permette la configurazione di fino a 32 comandi DHD SetLogic.

Tramite il protocollo Ember+ è possibile programmare 32 ingressi e 32 uscite ed è possibile una facile comunicazione tra MAGIC TH2plus e, ad esempio, console di miscelazione DHD o Lawo.

Funzionalità

La funzionalità base del sistema è impostata dalla selezione dell'interfaccia di linea:

• Modo operativo analogico POTS

Quando  si utilizza l'interfaccia telefonica analogica, il sistema funziona come ibrido a due linee. Il funzionamento, così come l'attivazione o la terminazione di una connessione, può essere effettuato tramite la tastiera con conferma delle impostazioni sul display. Alternativamente, vi è l'opportunità di connettere un normale telefono con tastiera all'interfaccia phone sul lato posteriore dell'unità. Possono essere effettuati la chiamata e il preascolto con il partner desiderato. La commutazione della chiamata all'ibrido può essere effettuata dalla tastiera sul pannello frontale, tramite un contatto GPIO o mediante codice DTMF. Il segnale del chiamante è reso disponibile su entrambe le interfacce audio in parallelo.

•  Modo operativo ISDN

Quando viene attivata l'interfaccia ISDN, sono disponibili sempre due differenti ibridi grazie all'esistenza di due canali di tipo B. Il funzionamento è possibile grazie alla tastiera frontale e al display. Per il pre-ascolto, può essere connesso, in aggiunta, un handset (cornetta) sul lato posteriore. Vicino alla tastiera numerica, il commutatore di  chiamata può essere portato fuori da un contatto GPIO.

I segnali audio di entrambe le linee chiamanti sono disponibili separatamente su due connettori audio XLR. Due differenti segnali di ritorno possono essere alimentati nella direzione inversa.

Quando si usa l'interfaccia audio digitale AES/EBU, entrambi i segnali audio sono fisicamente disponibili su un’interfaccia. Entrambi, l'ingresso così come l'uscita, hanno la loro propria frequenza di campionamento e il proprio Sample Rate Converter.

• Funzioni operative

Indipendentemente dal modo operativo selezionato, sono disponibili un cancellatore digitale di eco ed un controllo automatico di guadagno (AGC), così come un expander. Quando di utilizza il modo ISDN, tutte queste funzioni sono disponibili separatamente per ciascuna linea.

L'interfaccia GPIO supporta tre ingressi e uscite TTL che possono essere programmate come si desidera, così come due relaiss flottanti.

• Funzionamento e controllo

La configurazione completa avviene tramite la tastiera e il display grafico, con uno schermo dalla risoluzione di 160 x 32 pixel. Il funzionamento è sviluppato sulla base dell'interfaccia utente di un telefono cellulare. Vi è anche anche la possibilità di controllare l'unità tramite il PC via LAN. Questo software è fornito con l'unità, senza sovraprezzo. La G.U.I. (interfaccia grafica utente) visualizza lo stato dei chiamanti e ottimizza il controllo del sistema. Con l'aggiunta di ulteriori licenze del software MAGIC TH2plus è possibile installare ulteriori postazioni PC.

E’ possibile anche  attivare l'ibrido mediante toni DTMF che possono essere mostrati per ciascuna linea chiamante. Il primo tono DTMF sarà indicato sulla schermata software, funzione utile, per esempio, per i giochi con il pubblico in linea.  Il sistema comprende una rubrica telefonica, che semplifica l'abilitazione alle chiamate. Inoltre, sono visualizzati i numeri delle chiamate entranti. Le informazioni di screening sui chiamanti possono essere memorizzate in un database (MS ACCESS o MS SQL opzionale). Le informazioni sul chiamante memorizzate sono immediatamente disponibili quando ne viene trasmesso il numero.

• Voice over IP (opzione)

Con l'opzione Voice over IP, gli ibridi telefonici MAGIC TH2plus, MAGIC TH2plus RM e MAGIC TH6 possono essere estesi ad un ibrido telefonico IP. MAGIC TH2plus e MAGIC TH2plus RM consentono fino a due chiamate tramite l'interfaccia LAN integrata dopo l'aggiornamento del software, MAGIC TH6 può gestire fino a sei chiamanti Voice-over-IP.

• Blacklist

Se richiesto, certi chiamanti possono essere aggiunti ad una Blacklist (lista degli utenti indesiderati): vengono così bloccati sino a quando non sono rimossi dalla lista. Se viene ricevuto il numero di telefono di un utente in blacklist, lo stesso sarà automaticamente respinto dal sistema e potrà udire solo il tono di occupato.

• Remote Reporting

Con la funzionalità Remote Reporting, una persona autorizzata dello studio broadcast può chiamare l'ibrido con il suo telefono cellulare. Il chiamante non viene commutato dallo stato HOLD allo stato ON AIR finché non inserisce un codice PIN nel cellulare. Come conferma, il chiamante stesso sente un suono in modo che possa regolarsi quando iniziare la telefonata che andrà in onda. Se il codice PIN inserito è quello errato, la connessione viene interrotta immediatamente. La funzionalità Remote Reporting è inclusa nell'opzione software DTMF Tone Generation & Analysis.

• Modo conferenza

Nel modo conferenza, entrambi i segnali chiamanti sono mixati digitalmente nel sistema e forniti come segnale audio comune.

• Voice Disguise

La voce del chiamante può essere modificata per proteggere la sua identità

• Interfaccie audio

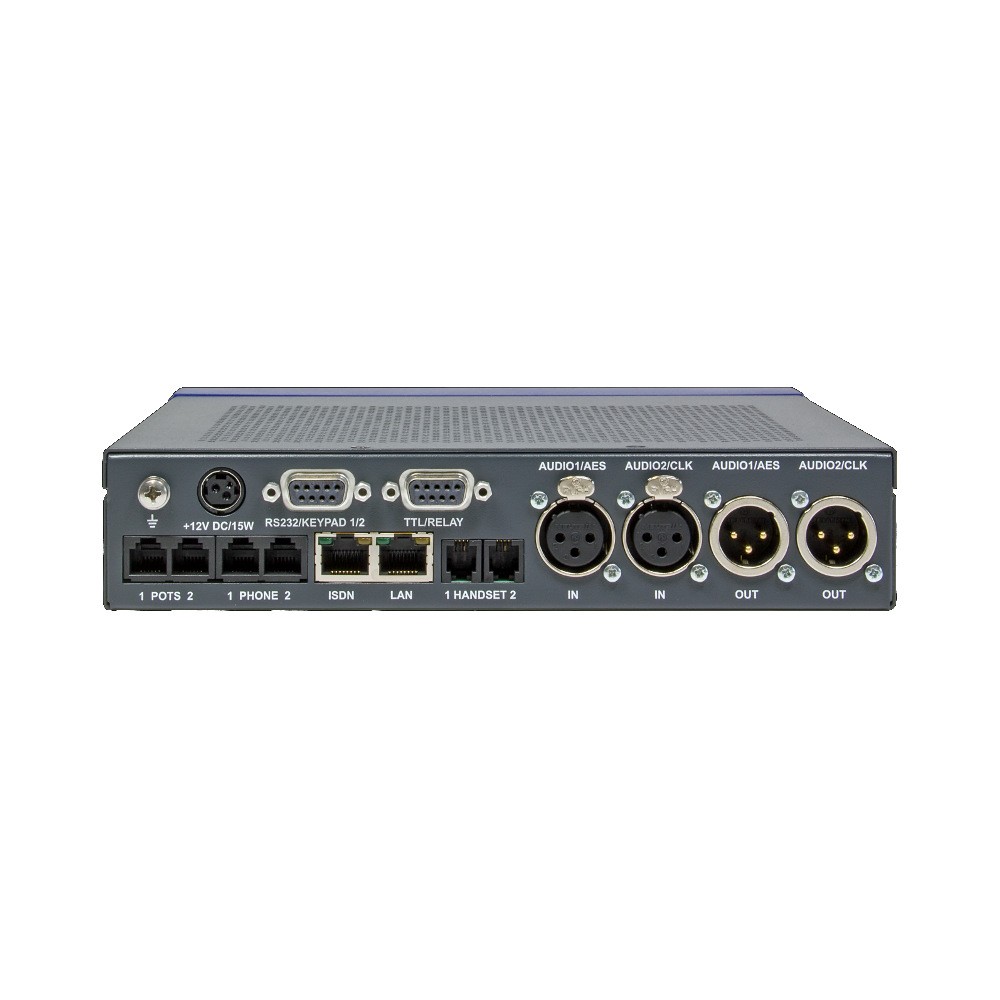

Il  MAGIC TH2plus consiste di due interfacce audio analogiche e digitali (AES/EBU) commutabili sul pannello posteriore. L'interfaccia digitale AES/EBU ha convertitori di frequenza di campionamento separati per l'ingresso e l'uscita, per agganciare il clock audio al clock della linea ISDN. Il livello d'ingresso ed il livello d'uscita analogico possono essere configurati da software. Sul pannello posteriore, c'è anche un'interfaccia telefonica per il modo ISDN e un'interfaccia telefonica analogica per la connessione di un telefono analogico nel modo linea analogica (POTS).

Opzioni

• Kit di montaggio 19”

E' disponibile un kit di montaggio da 19’’ per installare due sistemi MAGIC TH2plus affiancati. Le alette per il montaggio di un singolo ibrido entro lo spazio rack standard di 19" sono fornite invece di serie.

• Handset e Headset

Per il pre-ascolto, sono disponibili un Handset (cornetta) o un Headset (cuffia + microfono) da collegare direttamente sul retro del MAGIC TH2.

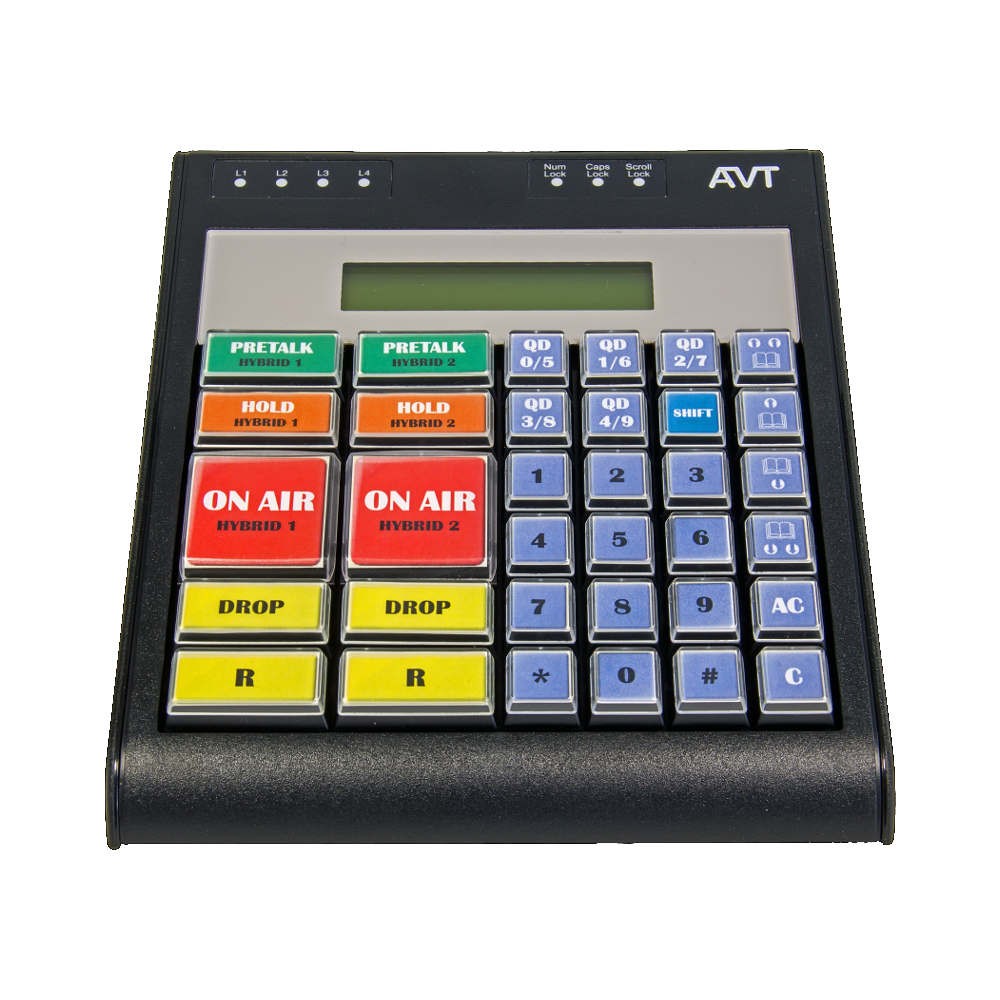

• Tastiera esterna MAGIC TH2plus Keypad

Tramite la tastiera per il MAGIC TH2plus possono essere compiute tutte le opzioni di funzionamento e le opzioni di chiamata

• HD Voice Upgrade

Se nella modalità operativa Voice-over-IP vengono utilizzati gli ibridi telefonici MAGIC TH2plus, MAGIC TH6 o MAGIC THipPro, con questa opzione abilitata le chiamate da telefoni compatibili HD-Voice possono essere ricevute in qualità 7 kHz. Naturalmente, anche le chiamate in uscita verso i telefoni compatibili HD-Voice vengono trasmesse  in qualità 7 kHz.

MAGIC TH2plus fornisce due canali a 7 kHz (G.722), MAGIC TH6 fornisce sei canali a 7 kHz (G.722) e MAGIC THipPro può fornire fino a sedici canali a 7 kHz (G.722).

• GSM Adapter

Gli ibridi telefonici MAGIC TH1potsGo e MAGIC TH2plus possono essere utilizzati con un adattatore GSM. In questo modo, i sistemi possono essere utilizzati anche in aree in cui non è disponibile la linea POTS, ISDN o IP. Con l'adattatore GSM è possibile trasmettere segnali audio con qualità del telefono a 3,1 kHz. L'adattatore GSM Dual Band è progettato per reti a 900/1800 MHz.

L'adattatore GSM è collegato ai sistemi MAGIC tramite l'interfaccia POTS. Per attivare l'interfaccia GSM, è necessario inserire il codice PIN. Dopo la visualizzazione della sincronizzazione di rete, vengono segnalate le chiamate in entrata e i numeri di chiamata possono essere composti utilizzando la tastiera e il display anteriore.

Caratteristiche principali

• POTS, ISDN e IP: doppio ibrido con interfacce audio analogiche e digitali
• DSP interno: cancellatore digitale di Echo, Automatic Gain Control (AGC) ed Expander per ciascun canale
• Funzione Pretalk: possono essere connessi fino a due Handsets e Headsets
• Possibilità di registrare un segnale di HOLD
• Connessione di fino a due tastiere esterne
• Software per PC con funzione Screening
• Voice Disguise: la voce del chiamante può essere cambiate nel timbro per proteggere la sua identità
