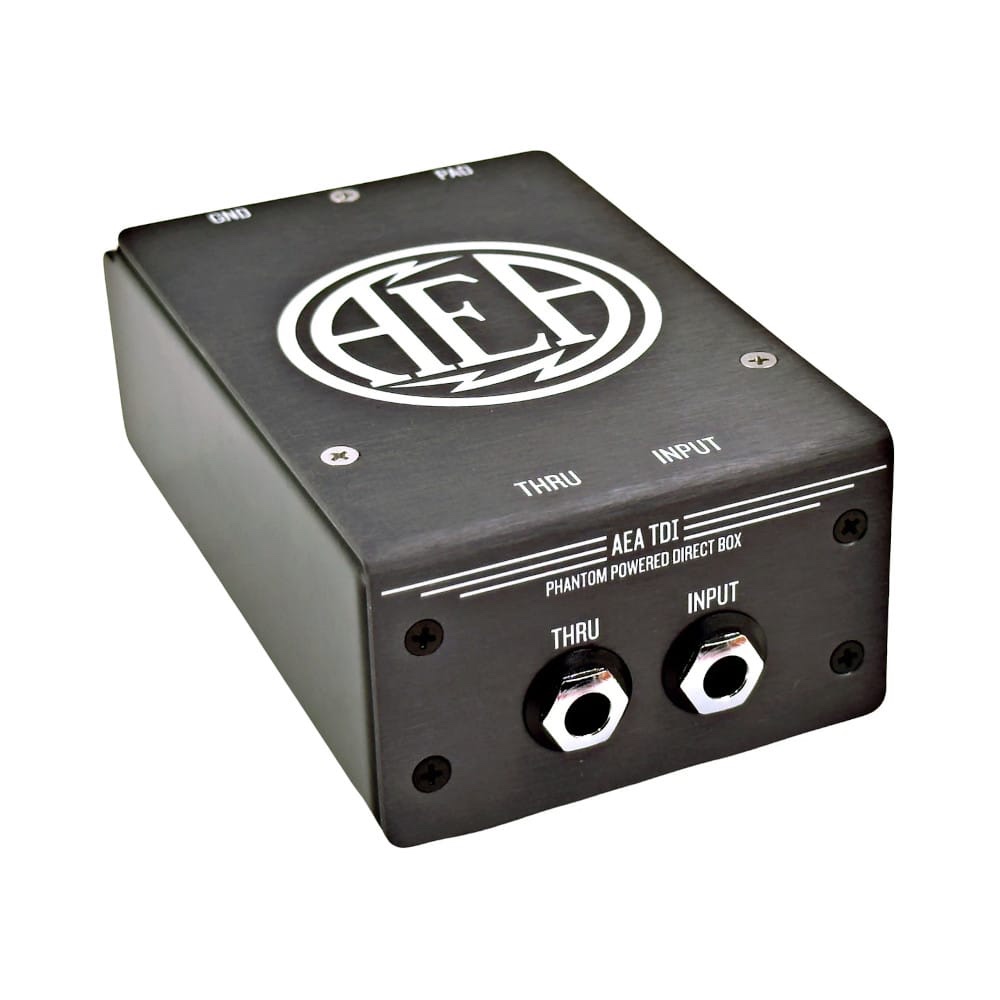

AEA TDI
Come tutte le DI box, il ruolo della TDI di AEA alimentata via phantom è quello di facilitare l'adattamento d'impedenza e la riduzione del livello del segnale. La TDI funziona utilizzando un JFET ultra-silenzioso per fare da buffer all’alta impedenza del segnale a livello strumento. Il JFET pilota poi un trasformatore step-down estremamente pulito che bilancia il segnale. È presente un jack THRU collegato in parallelo al jack di ingresso. La TDI garantisce prestazioni sonore eccezionali riducendo al minimo distorsione, interferenze e degrado del segnale causato da cavi lunghi.
La TDI è in grado di gestire livelli di ingresso estremamente alti senza andare in clipping. Il suo robusto chassis in acciaio può sopportare anche gli ambienti live o da studio più impegnativi. La TDI alimentata via phantom è ideale per strumenti passivi come chitarre, bassi, pickup piezoelettrici, ecc. Il pad da 20 dB consente inoltre di gestire senza problemi segnali a livello speaker o strumenti attivi come sintetizzatori. Come tutti i circuiti elettronici AEA, anche questo è stato progettato da Fred Forssell.
Applicazioni

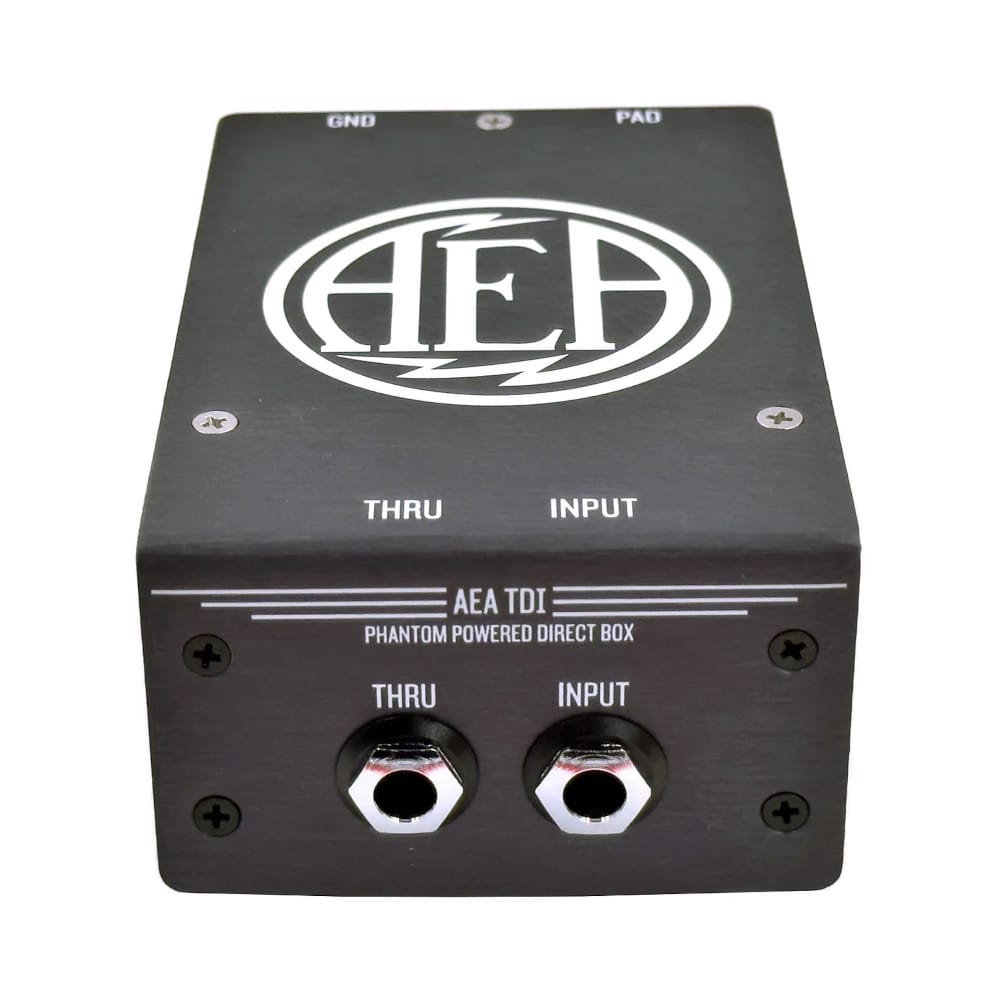

Il design semplice e diretto della TDI rende l’installazione e l’utilizzo immediati. L’alimentazione della TDI avviene tramite la phantom a 48V fornita all’uscita XLR. Basta collegare il cavo da 1/4" dallo strumento al jack INPUT della TDI e connettere l’OUTPUT XLR al dispositivo successivo nella catena del segnale (preamplificatore, PA, interfaccia audio, ecc.), quindi attivare l'alimentazione phantom.
In modo opzionale, è possibile utilizzare anche l’uscita THRU per inviare il segnale dello strumento ad altre sorgenti a livello strumento (come amplificatori). La funzione THRU è utile anche per registrazioni wet/dry simultanee.
Linee guida all’uso
Per evitare forti rumori ("pop") durante l’attivazione della phantom, assicurarsi che tutti i volumi della catena audio siano azzerati o mutati.
Sebbene lo chassis in acciaio protegga il trasformatore dalla maggior parte delle interferenze elettromagnetiche, è sempre consigliabile non posizionare l’unità vicino ad amplificatori di potenza, quando possibile.

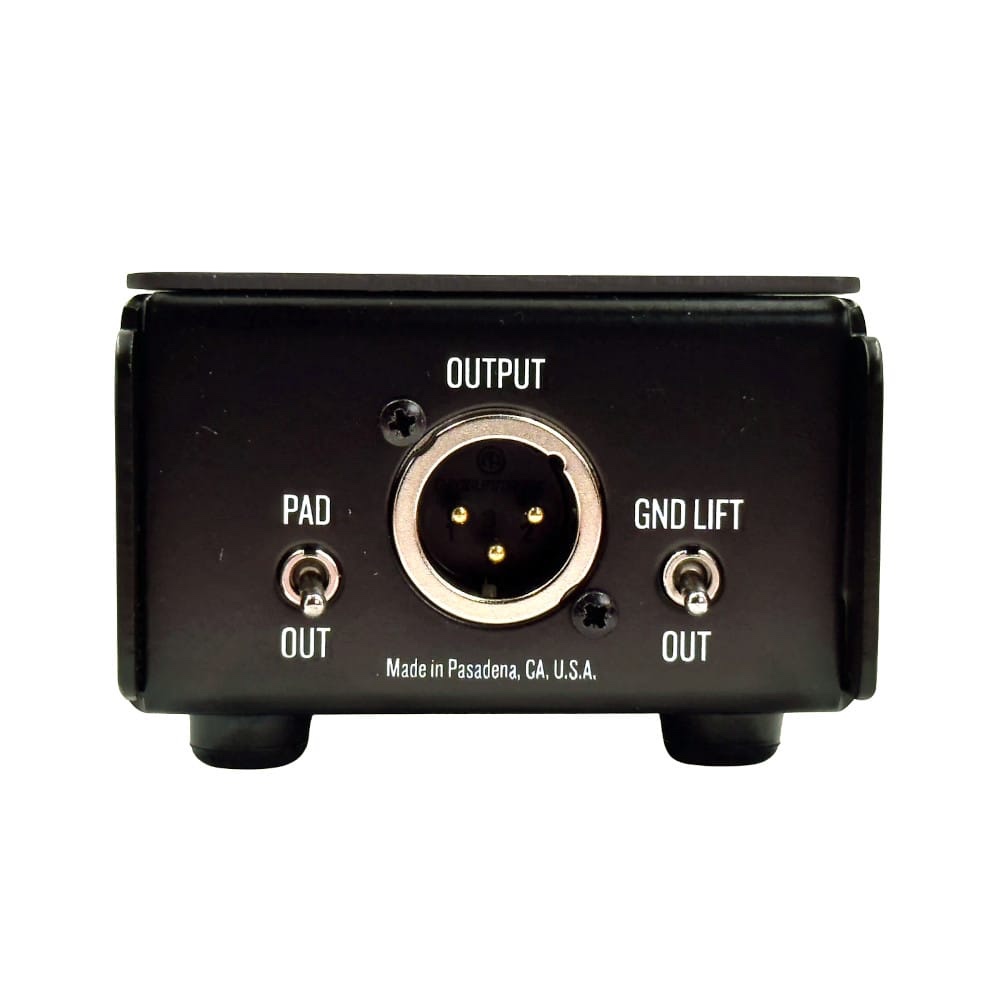

Se si dovessero percepire ronzii dopo il collegamento, provare ad attivare il commutatore "GROUND LIFT" sul retro della TDI. Se il problema persiste, provare a scollegare o spegnere altri dispositivi connessi allo stesso circuito elettrico.
Per sorgenti sonore con livello elevato, è consigliabile attivare il PAD per una attenuazione di -20 dB.
Caratteristiche principali
- La TDI utilizza un JFET ultra-silenzioso per fare da buffer all’alta impedenza del segnale a livello strumento
- Il JFET pilota un trasformatore step-down estremamente pulito che bilancia il segnale

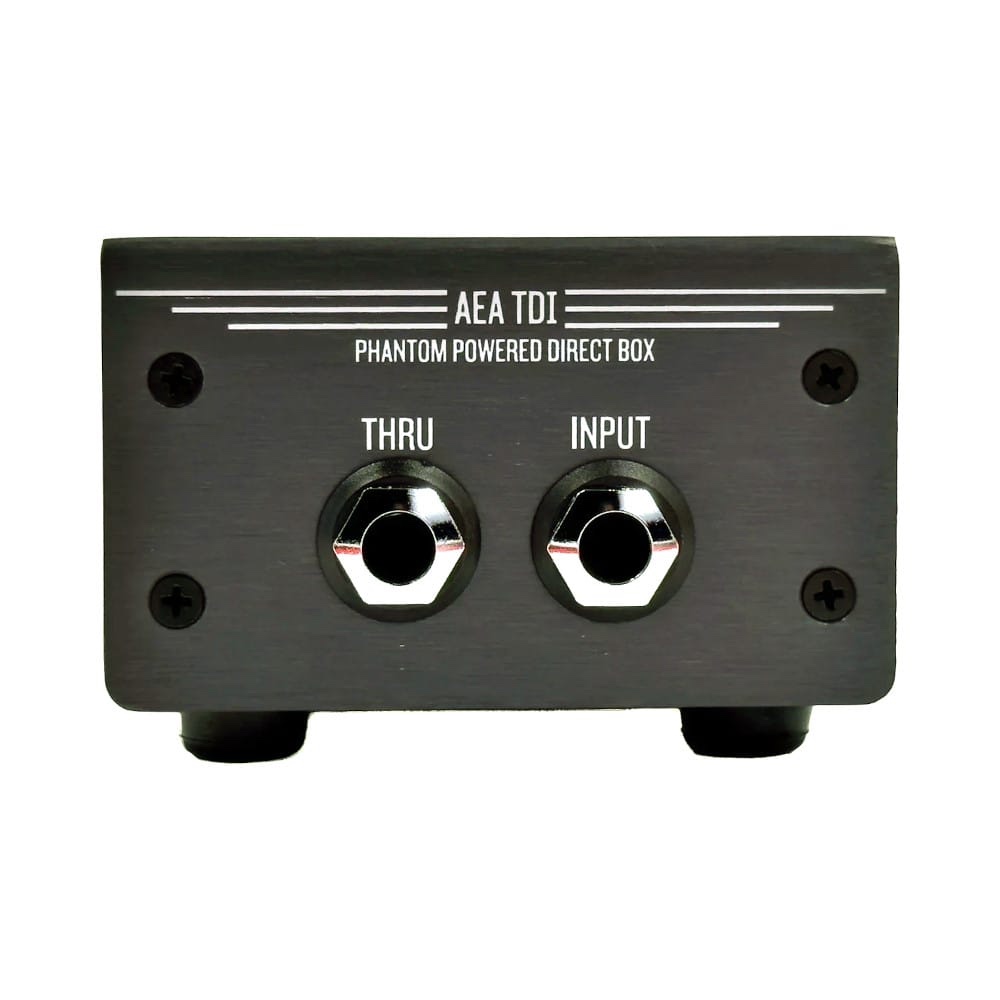

- Presenza di un jack THRU collegato in parallelo all'ingresso
- Capacità di gestire livelli di ingresso estremamente alti senza clipping
- Alimentazione tramite phantom a 48V
- PAD da 20 dB
- Interruttore Ground Lift
Specifiche tecniche
- Numero canali:
- TDI: 1
- TDI DUO: 2
- Rumore di fondo
- (22 Hz – 22 kHz, non ponderato): migliore di -114 dBu
- Risposta in frequenza:
- -0,5 dB: <10 Hz – 50 kHz
- -3 dB: <10 Hz – 120 kHz
- THD+N (22 Hz – 22 kHz):
- A 1 kHz, ingresso a 0 dBu: 0,0020%
- Impedenza d’ingresso:
- Modalità strumento: 10 MΩ
- Con PAD attivato: 55 kΩ
- Impedenza d’uscita:
- Inferiore a 50 Ω (uscita bilanciata)
- Livello di uscita (PAD disattivato):
- 20 dB in meno rispetto al livello d’ingresso
- Livello di uscita (PAD attivato):
- 40 dB in meno rispetto al livello d’ingresso
- Attenuatore (PAD): -20 dB
- Consumo energetico:
- Alimentazione phantom +48 VDC, meno di 8 mA
- Polarità uscita XLR:
- Pin 2 positivo (hot)
- Dimensioni:
- TDI: 13,0 cm × 7,6 cm × 5,1 cm
- TDI DUO: 13,2 cm x 13,2 cm x 4,6 cm
- Peso:
- TDI: 539 g
- TDI DUO: 820 g
