DAD DADlink - Il percorso più veloce da DAD a DAD

Un'infinità di canali con latenza zero a qualsiasi frequenza di campionamento.

DADlink è un nuovo formato audio e dati proprietario che stabilisce un'autostrada superveloce tra unità compatibili con DADlink come AX64, AX Center, Core 256, AX32 e altre ancora. A seconda del campionamento, è possibile trasferire fino a 256 canali bidirezionali tra le unità a latenza zero su due fibre ottiche.

Sono supportati campionamenti da 44,1 kHz a 384 kHz e la gamma dinamica è di ben 237 dB, garantendo un trasferimento veloce e affidabile con la massima qualità audio immaginabile.

In realtà, DADlink non è solo la traccia più veloce da unità DAD a unità DAD, poiché anche alcune unità di NTP Technology sono compatibili con il formato DADlink.

DADlink funziona con:

• AX64
• AX Center
• Core 256
• AX32*
• Penta 720*
• Serie Penta 721s*

* Richiede il firmware più recente.

Campionamenti e numero di canali

Il formato DADlink supporta i seguenti campionamenti: 44,1kHz, 48khZ, 88,2kHz, 96kHz, 176,4kHz, 192kHz, 352,8,8kHz e 384kHz. Il numero massimo di canali bidirezionali da gestire tramite DADlink dipende dalla frequenza di campionamento utilizzata: a frequenze di campionamento inferiori corrisponde un numero maggiore di canali:

• 44,1kHz / 48kHz = 128 canali.
• 88,2kHz / 96kHz = 64 canali.
• 176,4kHz / 192k = 32 canali.
• 352,8,8kHz / 384kHz = 16 canali.

La qualità audio di DAD

Nel corso di diversi decenni, abbiamo mantenuto uno standard molto elevato per quanto riguarda la qualità audio. Tutto è iniziato con convertitori AD/DA impeccabili, e se utilizzate una connessione DADlink significa che avete già trasferito i vostri segnali audio analogici in modo sicuro e completamente inalterato nel dominio digitale attraverso i nostri convertitori A/D di fascia alta.

Nel dominio digitale, la risoluzione di trasferimento tramite DADlink avviene a 28 bit in virgola mobile, il che aggiunge altri 96 dB di headroom per una gamma dinamica totale di 237 dB.

Inoltre, per preservare la qualità audio tra le unità indipendenti, l'allineamento di fase viene applicato all'interno del ritardo del sistema. Normalmente è impostato su 7 campioni, ma è possibile aumentarlo per sistemi più grandi.

Latenza zero e timestamp a livello di sistema

I trasferimenti DADlink avvengono a latenza zero. Naturalmente, ci sarà sempre una certa misura di latenza, ma è stato ampiamente accettato che, ad esempio, una latenza di 42 microsecondi (o 2 campioni) sul formato MADI viene definita “latenza quasi zero”.

Per questo motivo, ora andiamo fino in fondo e diciamo “latenza zero”, in quanto il DADlink offre una latenza inferiore a 100 nanosecondi. Ciò si traduce in 0,005 campioni a 48kHz, ovvero 400 volte più veloce di una connessione MADI.

Inoltre, il formato DADlink garantisce la trasparenza dei timestamp audio tra le unità collegate a DADlink.

Come funziona il DADlink?

Il formato DADlink è un'estensione del segnale audio digitale che si collega direttamente alla “pancia” del sistema di elaborazione digitale di un'unità compatibile con DADlink.

Poiché si tratta di un formato proprietario, conosciamo ogni minimo dettaglio e sfumatura dei sistemi su entrambi i lati della connessione, ed è per questo che siamo in grado di ridurre al minimo la latenza e di mantenere tutti gli elementi della qualità audio al loro livello massimo.

All'interno di tutte le unità compatibili con DADlink, esiste un sistema che fornisce una presentazione accurata al 100% della fase dei segnali audio sulle uscite, indipendentemente dal percorso di instradamento e di elaborazione stabilito in un'unità tramite il controllo del routing o del monitor, la somma e l'SPQ.

Questo sistema si basa sul fatto che tutti i segnali di ingresso sono dotati di una marcatura temporale al momento del campionamento e che ogni interfaccia di uscita dispone di un sistema di buffer che allinea il segnale alla stessa latenza pari al ritardo del sistema, impostabile tramite il software di controllo DADman.

Normalmente, ciò significa 7 campioni (145 microsecondi a 48kHz, 72,5 microsecondi a 96kHz e così via). Quando si utilizza DADlink come connessione tra una o più unità, questo meccanismo viene mantenuto, compresa la risoluzione del segnale completo e il supporto di tutte le frequenze di campionamento.

Nei sistemi con più unità interconnesse, un'unità deve essere il master dell' clock e le altre unità devono sincronizzarsi all'ingresso DADlink per garantire che tutte le unità abbiano lo stesso clock e lo stesso riferimento temporale. Questo viene distribuito automaticamente tra tutte le unità tramite la connessione DADlink.

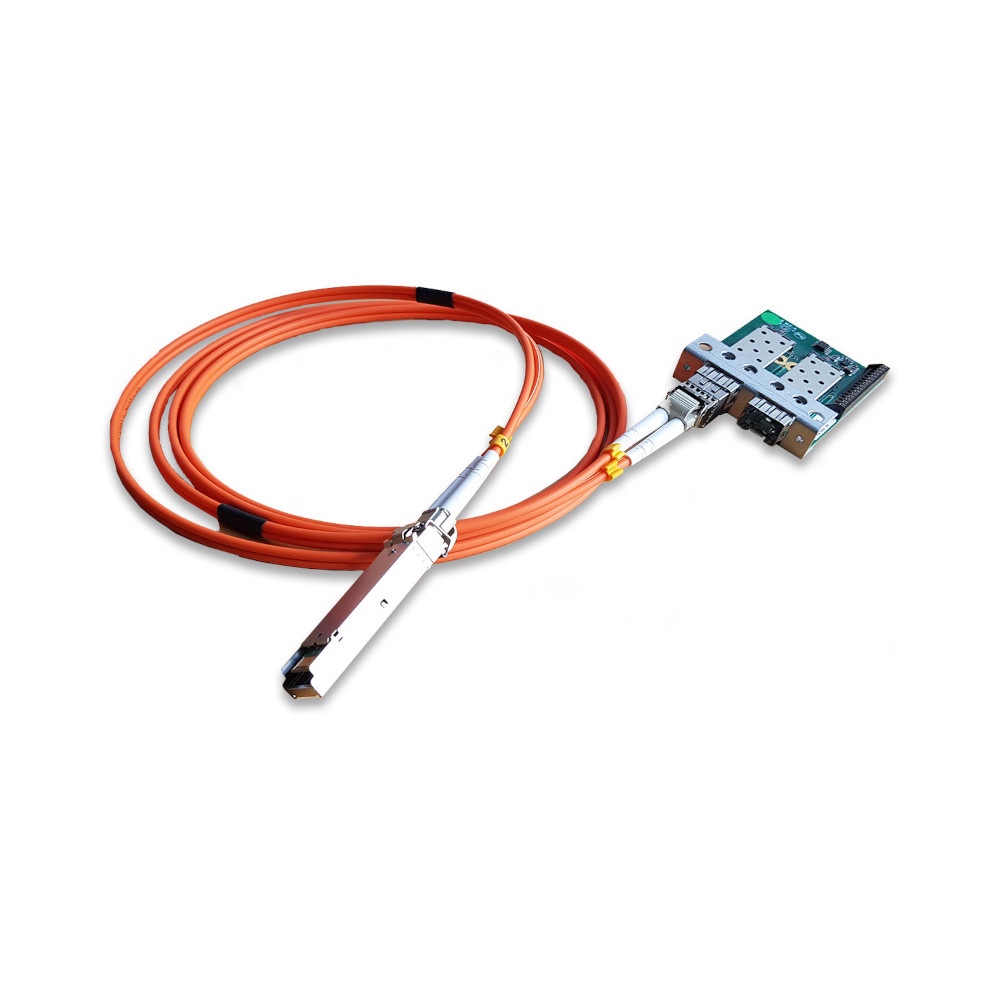

Come realizzare il collegamento

Dal punto di vista fisico, lo slot del modulo MADI di qualsiasi unità compatibile con DADlink può essere dotato di moduli SFP (opzionali) su connettori ottici con le seguenti specifiche:

• Ottica: 850nm o 1300nm (o altre lunghezze d'onda), tipologia 1000Base. Modalità singola o multimodale a seconda delle fibre ottiche utilizzate.

Una volta stabilita la connessione fisica, è sufficiente eseguire l’attivazione nel software di controllo DADman.
