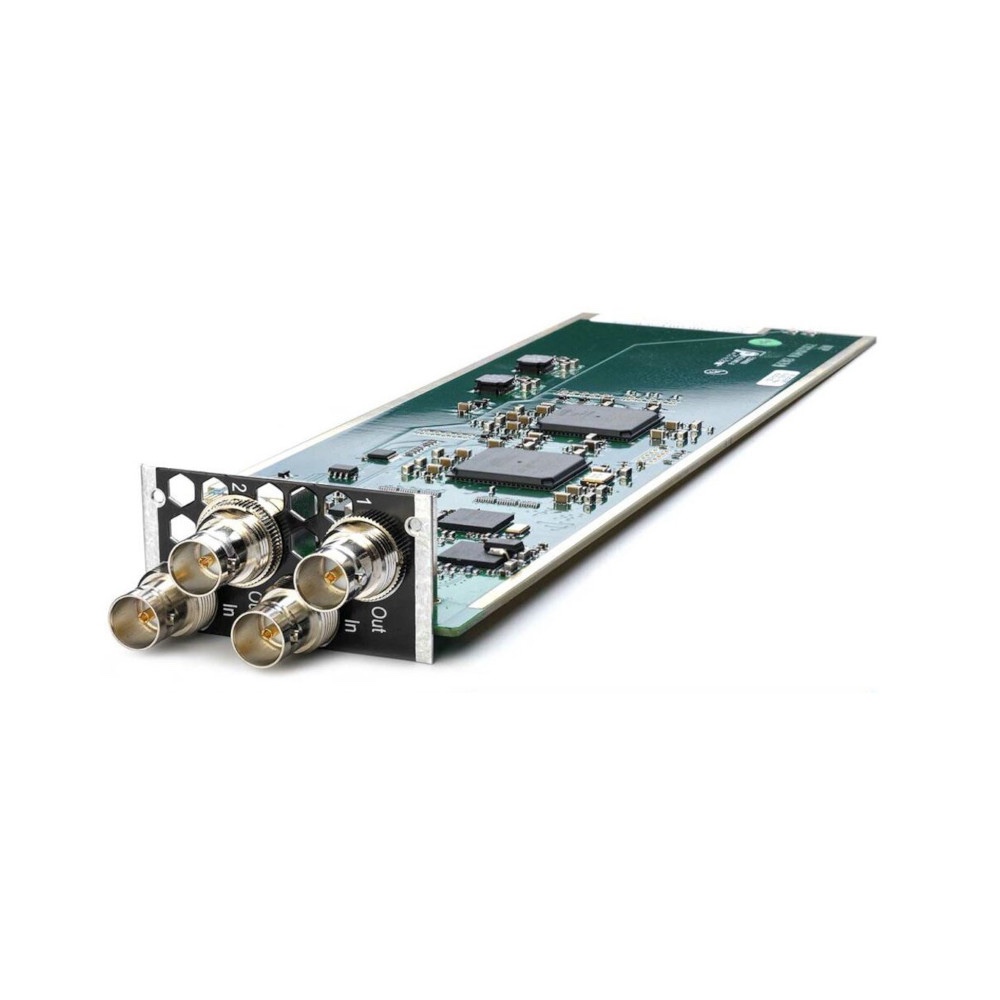

DAD DAD CARD-2SDI Expansion Card
La scheda CARD-2SDI di DAD è una doppia scheda embedder/deembedder audio che offre un supporto multiformato per formati SDI fino a 3G con rilevamento automatico del formato di ingresso e può essere utilizzata per una serie di applicazioni diverse in un ambiente audio e video integrato.
La scheda CARD-2SDI interfaccia i segnali audio embedded attraverso il bus interno delle unità e ogni scheda fornisce due volte 16 canali audio di ingresso e 16 di uscita, per un totale di 256 canali di I/O che vengono interfacciati al core della matrice e alle interfacce di I/O.
La scheda CARD-2SDI è una doppia scheda embedder/deembedder audio 3G/HD/SD SDI, dotata di due serie separate di embedder e deembedder conformi agli standard SMPTE pertinenti per i segnali video SDI SD, HD e 3G e per l'embedding e il deembedding audio. Alcuni formati legacy per SD in relazione alle sorgenti AES asincrone non sono tuttavia implementati.
Ogni canale della scheda CARD-2SDI dispone di un embedder e di un deembedder separati che possono funzionare in modo indipendente o insieme. Per incorporare l'audio nel segnale video SDI è necessario applicare un ingresso video, poiché la scheda non dispone di un generatore di frame video a bordo.
Il deembedding dell'audio è sempre abilitato. La conversione della frequenza di campionamento può essere attivata singolarmente per i quattro gruppi audio incorporati. Ogni gruppo audio incorporato è composto da due canali AES/EBU, ossia 4 canali mono.
L'embedder può essere configurato per ogni gruppo audio per inserire l'audio in modo sincrono, asincrono o con conversione della frequenza di campionamento. I gruppi audio in arrivo possono anche essere eliminati senza inserimento o passati in coda.
Si noti che la scheda CARD-2SDI non incorpora buffer di ritardo per l'audio per l'allineamento dell'audio a un ritardo video intrinseco. L'elaborazione dell'audio sulle schede ha un ritardo di circa 10 campioni.
Specifiche tecniche
Generali
- Progettata per essere inserita negli slot della serie Thunder | Core (AX64 e AX Center), dell’AX32 e della serie Penta
- Conformità al tipo di segnale: Video digitale seriale secondo SMPTE,
- Formati: SD: 292M, 424M, 259M, SMPTE 425 A+B 525 / 59,94Hz, 625/50Hz
- Formati: HD: 720p / 60 / 59,94 / 50 / 30 / 29,97 / 25 / 24 / 23,98 Hz, 1080i / 60 / 59,94 / 50 Hz, 1080p / 30 / 29,97 / 25 / 24 / 23,98 Hz, 1080psF / 25 / 24 / 23,98 Hz
- Formati: 3G: 1080p / 60 / 59,94 / 50 Hz (Livello A)
- Perdita di ritorno: > 15dB (270Mbit e 1,48 Gbit) > 10dB (2,97Gbit)
- Impedenza di ingresso: 75 Ohm
- Connettore: BNC
Ingresso SDI
- Tipo di segnale: 3G/HD/SD con rilevamento automatico del formato video e dello standard,
- Numero di ingressi: 2
- Lunghezza cavo 3G/HD/SD: 120/180/320 m (Belden 1694A)
Uscita SDI
- Tipo di segnale: 3G/HD/SD. Formato di uscita Segue il formato di ingresso
- Numero di uscite: 2
- Jitter di temporizzazione: 3G/HD/SD: < 2,0/1,0/0,2 UI
- Jitter di allineamento: 3G/HD/SD: < 0,3/0,2/0,2 UI
I/O audio ed elaborazione
- Numero di ingressi/uscite: 16 canali su ogni I/O SDI
- Modalità di deembedding: 16 canali, SRC selezionabile per Gr. 1 a Gr. 4, pass trough o drop selezionabile per tutti i canali
- Modalità di embedding: 16 canali, selezionabili da Gr. 1 a Gr. 4 Pass trough, Inserimento sincrono, asincrono o con SRC
- Sincronizzazione audio/video: Sincrono o asincrono con SRC
- Frequenze di campionamento: 32, 44,1 e 48 kHz.
