DAD AX 32 | AD/DA Converter & Digital Audio Matrix

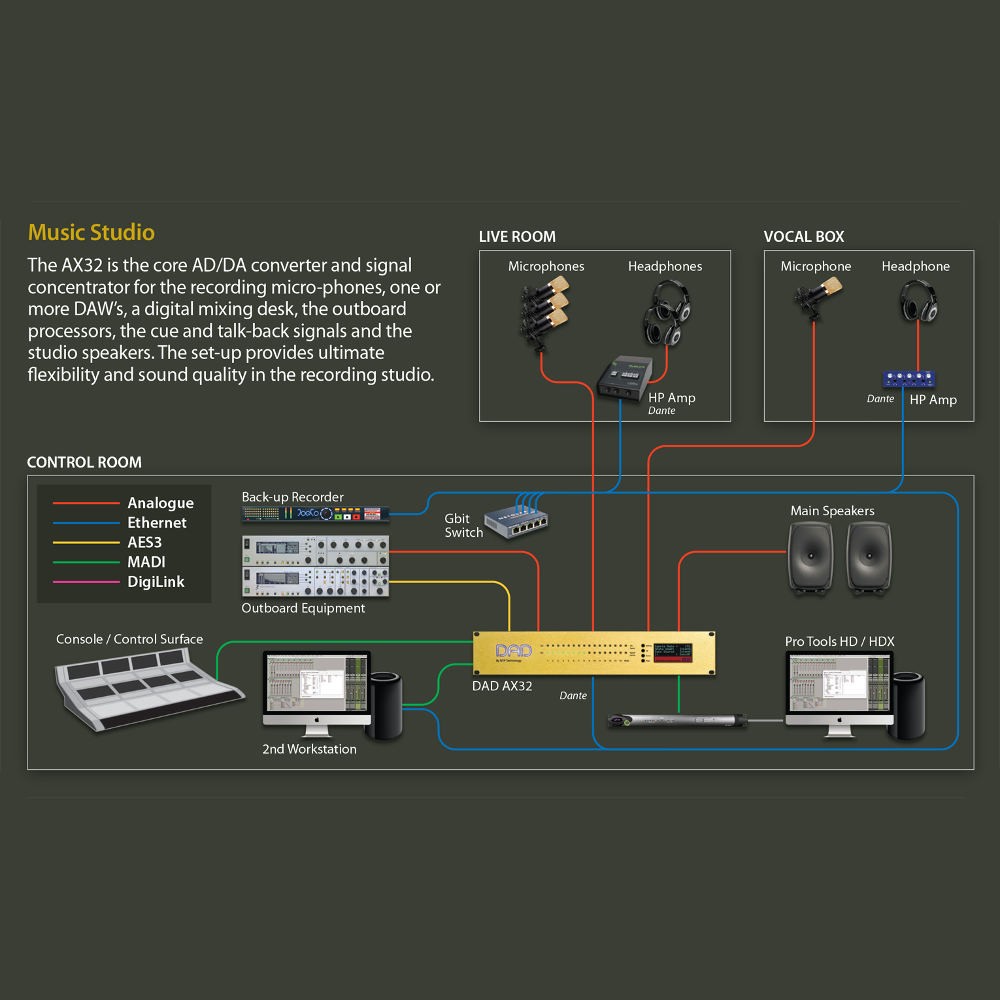

AX32 è il vostro fulcro di routing audio, convertitore di formati digitali, convertitore AD/DA world class e monitor controller. Detto molto semplicemente, AX32 è in grado di passare da un flusso di lavoro all'altro in pochi secondi, ottimizzando i tempi di produzione e l'efficienza del vostro studio.

Con l'AX32 si ottiene una conversione AD e DA incontaminata con una qualità del suono superba, una struttura I/O versatile e audio IP via Ethernet Layer 3 (Dante), che segue la strada aperta dell'AX24 ma con prestazioni migliorate in termini di qualità del suono e della conversione AD e DA, fino a 48 canali audio analogici e una struttura flessibile di interfaccia del segnale digitale, routing e distribuzione.

Con tutte le schede I/O e le opzioni installate, è possibile controllare una matrice di 1.500 x 1.500 canali audio. È possibile installare sino a 8 schede I/O e 2 moduli I/O. Immaginate la flessibilità e il rapido passaggio da un flusso di lavoro all'altro che avreste a portata di mano.

Tutte le operazioni e il controllo funzionale sono gestiti dal software di controllo DADman.

Caratteristiche principali

Configurazione flessibile dell'interfaccia AD/DA con opzione mic-pre

• Struttura versatile dell'interfaccia digitale
• Facile controllo dei parametri del convertitore
• Da 8 a 48 canali analogici
• 8 canali su una scheda. È possibile installare fino a 6 schede analogiche
• Scheda AD con 8 ch. Ingressi Linea e Scheda AD con 8 ch. Ingressi Linea/Mic pre
• Scheda DA con 8 ch. Uscita Linea con controllo del livello di uscita
• Frequenze di campionamento da 44,1 kHz a 384 kHz/DSD
• Clock interno ad alta precisione e PLL

Struttura versatile dell'interfaccia digitale

• 8 Interfacce I/O AES3

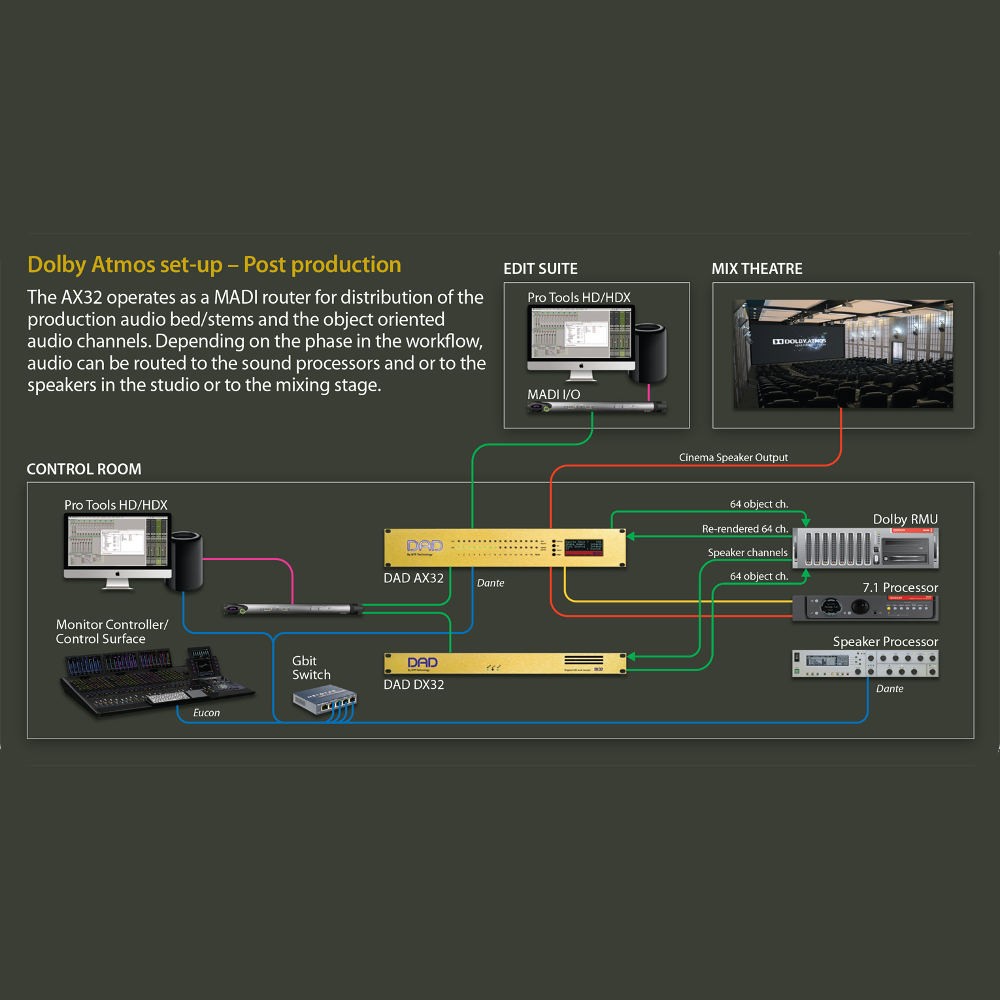

• I/O MADI coassiale e ottico
• I/O audio 3G SDI embedded

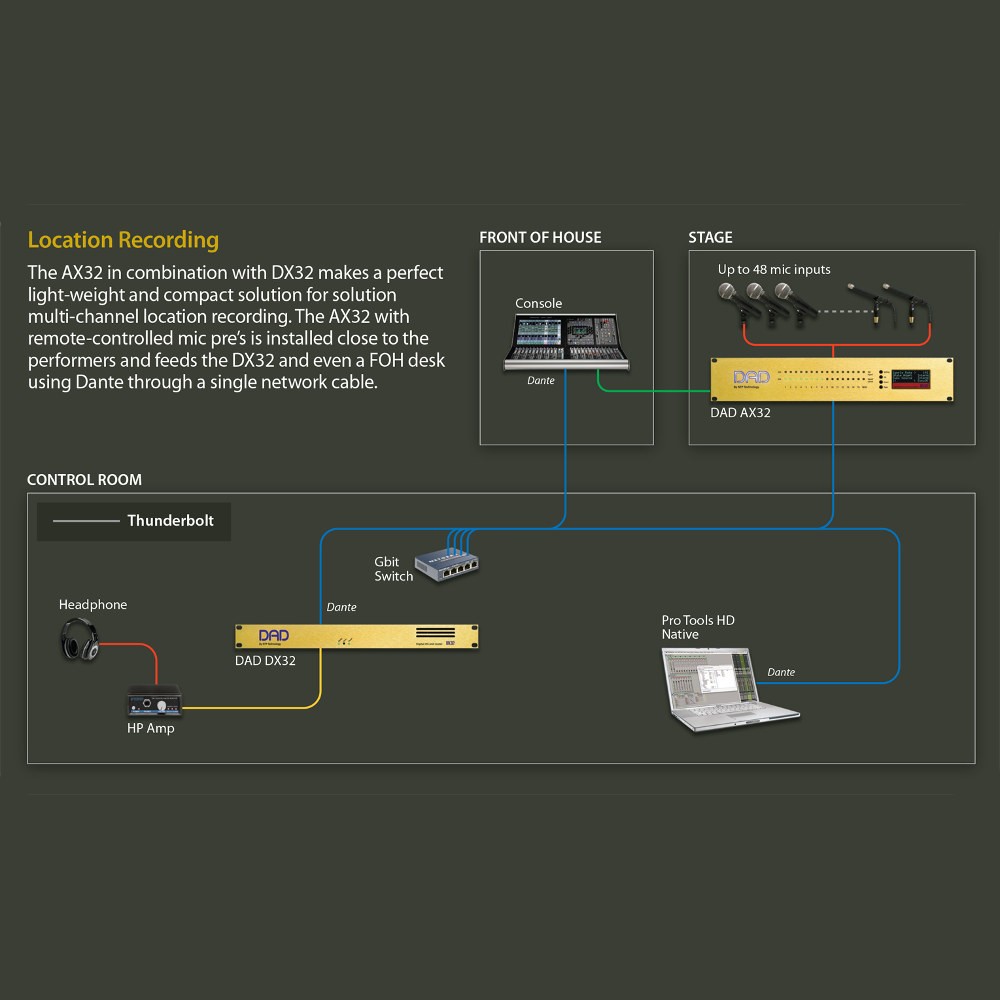

• Interfaccia audio Ethernet IP per 64 canali I/O utilizzando Dante(TM)
• Sincronizzazione tramite word clock, AES11, Video e tutti gli I/O digitali
• Adattamento alla frequenza di campionamento in ingresso

Controllo semplice dei parametri del convertitore

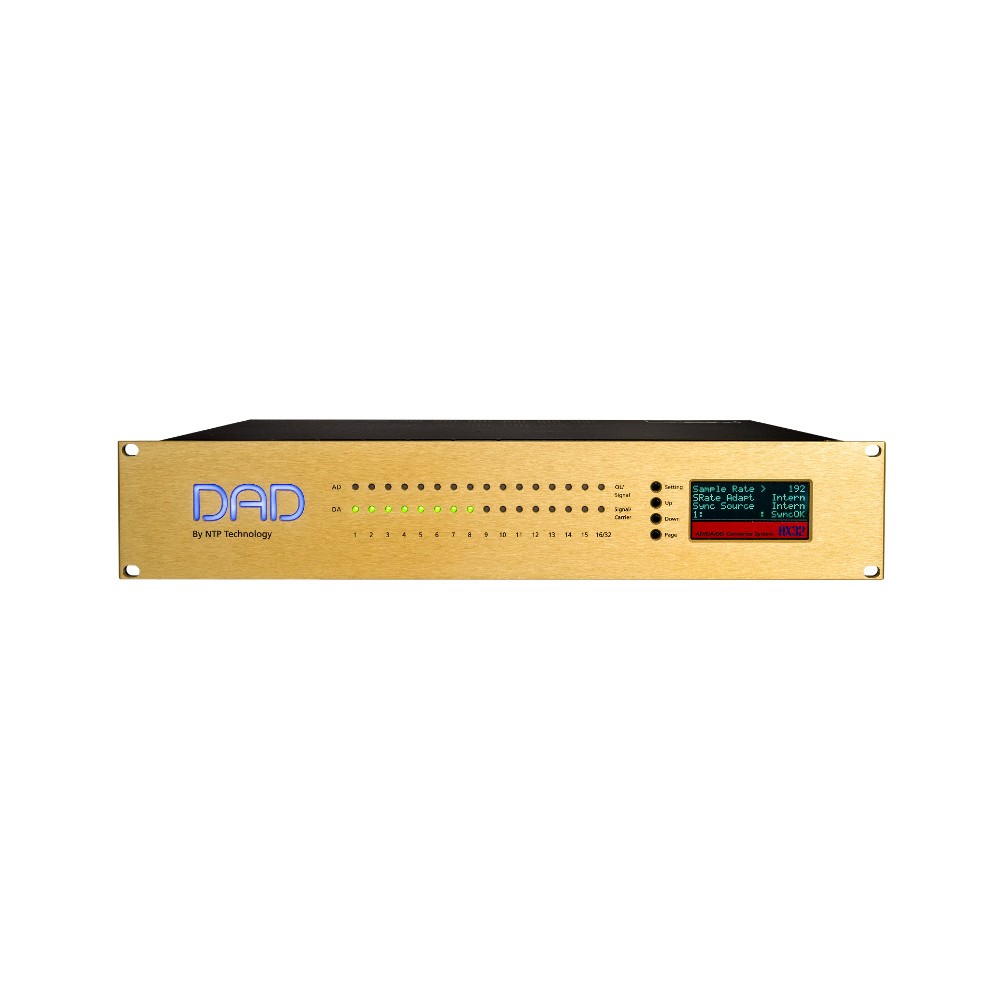

• Controllo delle impostazioni tramite manopole del pannello frontale e ampio display LCD
• Funzionamento tramite il software di controllo DADman per Windows e OSX
• Interfaccia di controllo Ethernet
• Conforme al controller Dante Ethernet

Capacità di interfaccia standard

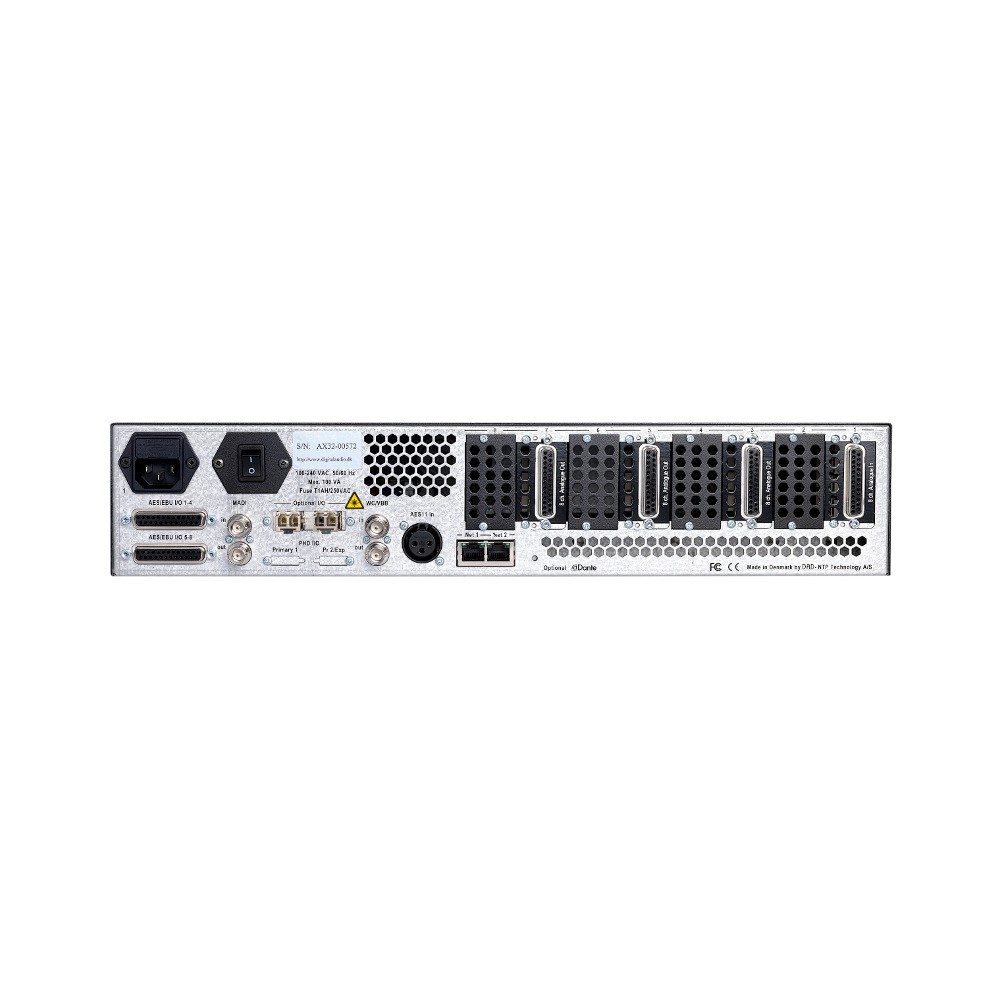

• 8 I/O AES3 su due connettori D25 con 16 canali mono
• I/O MADI su connettori BNC con 64 canali mono
• Interfaccia per il controllo IP Ethernet

Se si desidera utilizzare l'AX32 come interfaccia a 64 canali per Pro Tools (TM), è necessario utilizzare l'MTRX di Avid, che è essenzialmente un AX32 con l'aggiunta della connettività DigiLink. Ulteriori informazioni le troverete sul sito di Avid

Interfacce i/o opzionali

Nel telaio del telaio sono disponibili 8 slot per le schede. È possibile utilizzare 6 slot per schede analogiche con 8 canali per un totale di 48 ingressi e uscite AD/DA.

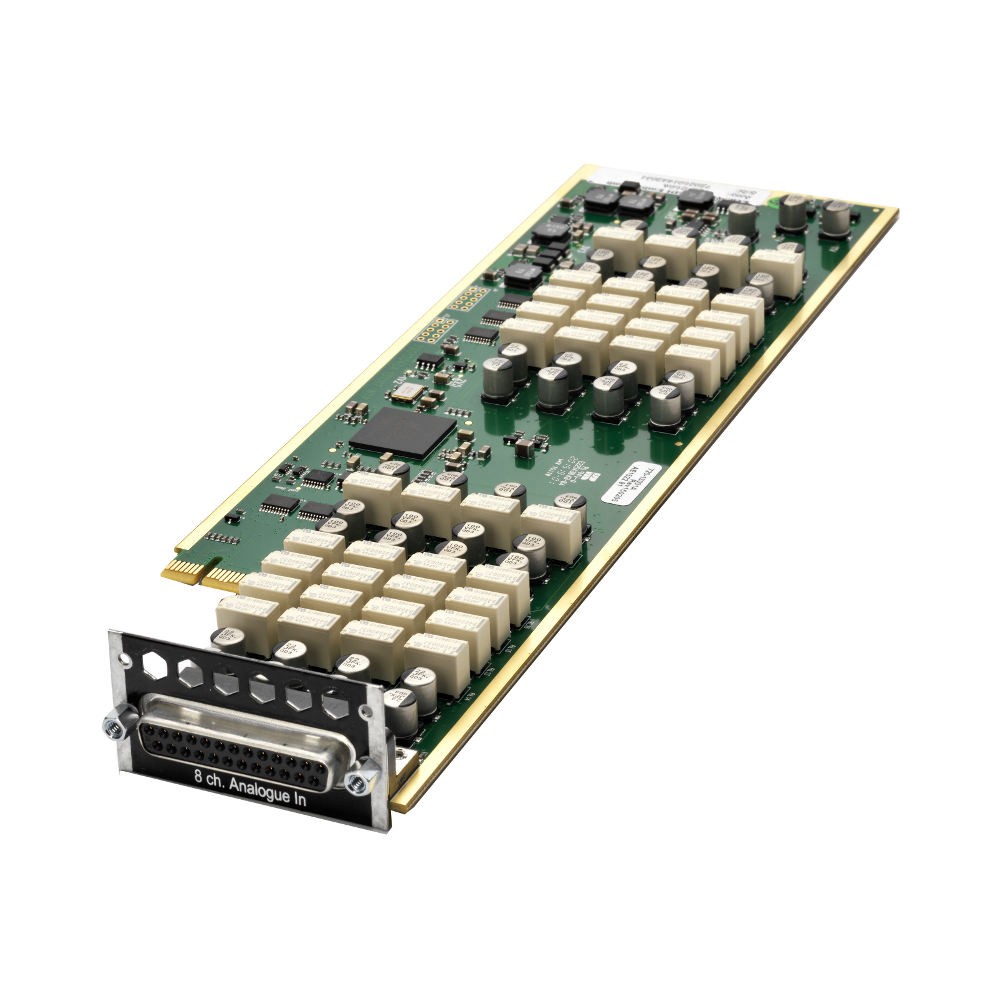

• Scheda AD con 8 ch. Ingressi Linea
• Scheda AD con 8 ch. Ingressi Linea/Mic pre

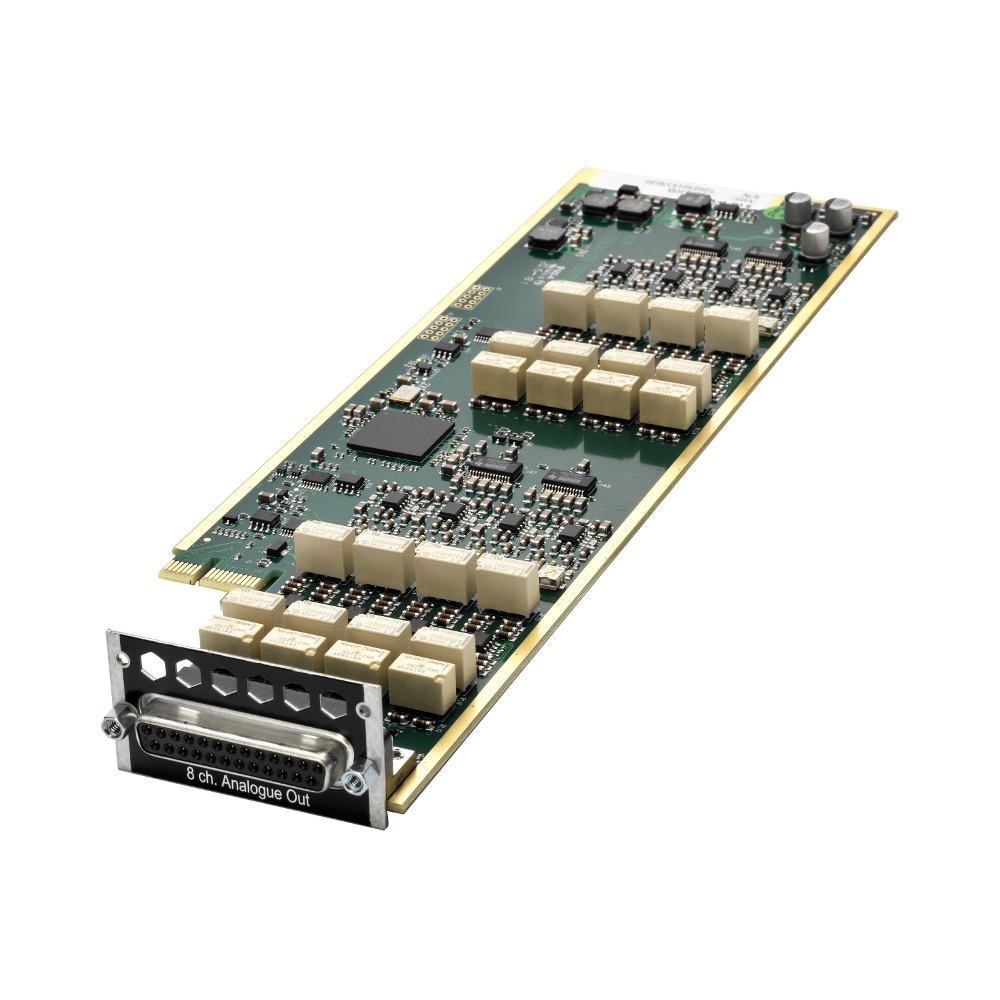

• Scheda DA con 8 ch. Uscita Linea
• Scheda Dante con 128 ch. I/O con SRC

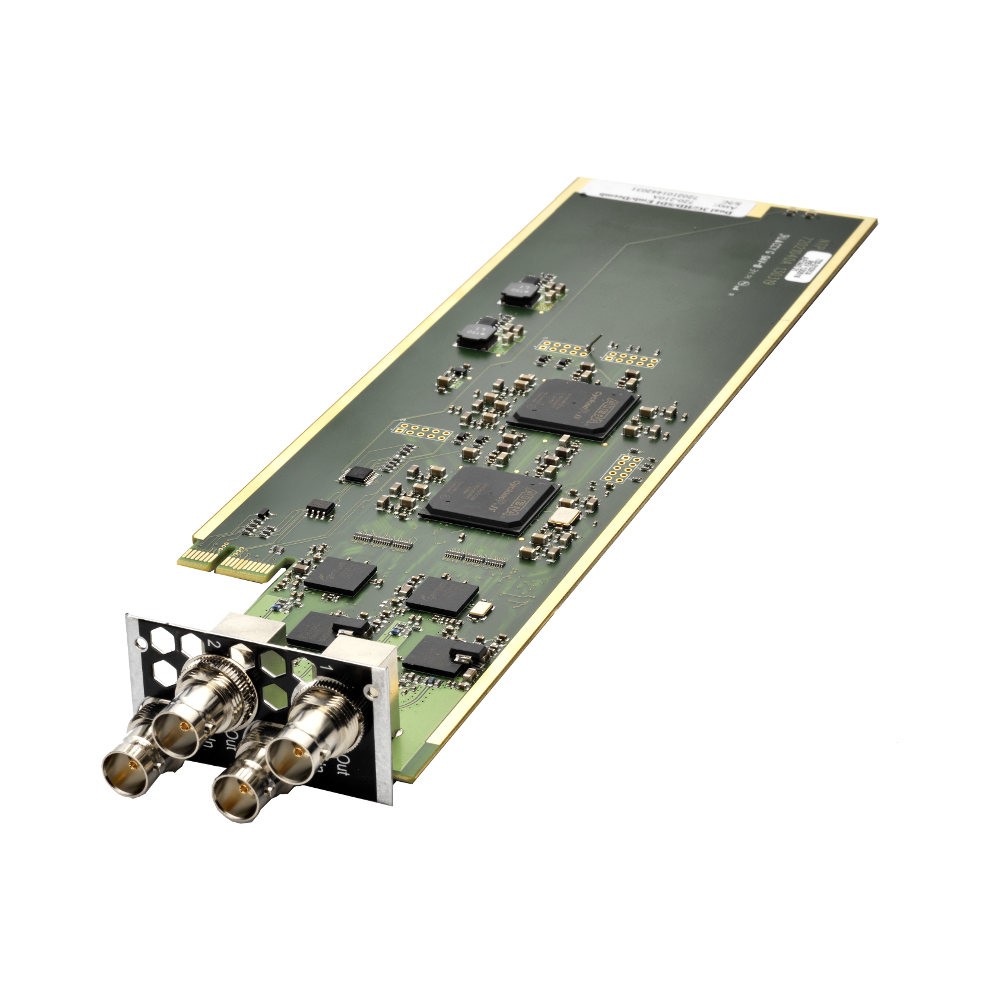

• Scheda doppia SDI/HD/3G 2x16 ch. emb/embed. con SRC

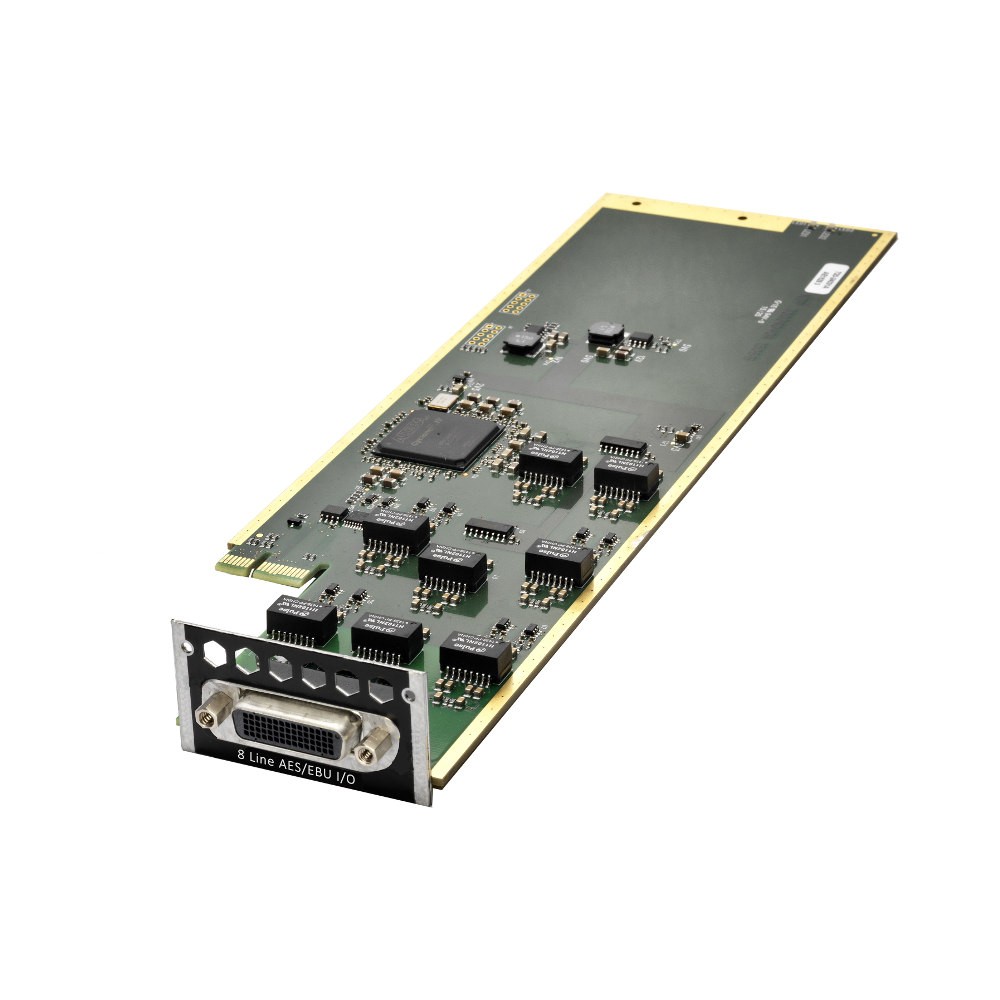

• Scheda AES3 con 8 ch. Linea stereo I/O (16 ch. Mono) con SRC

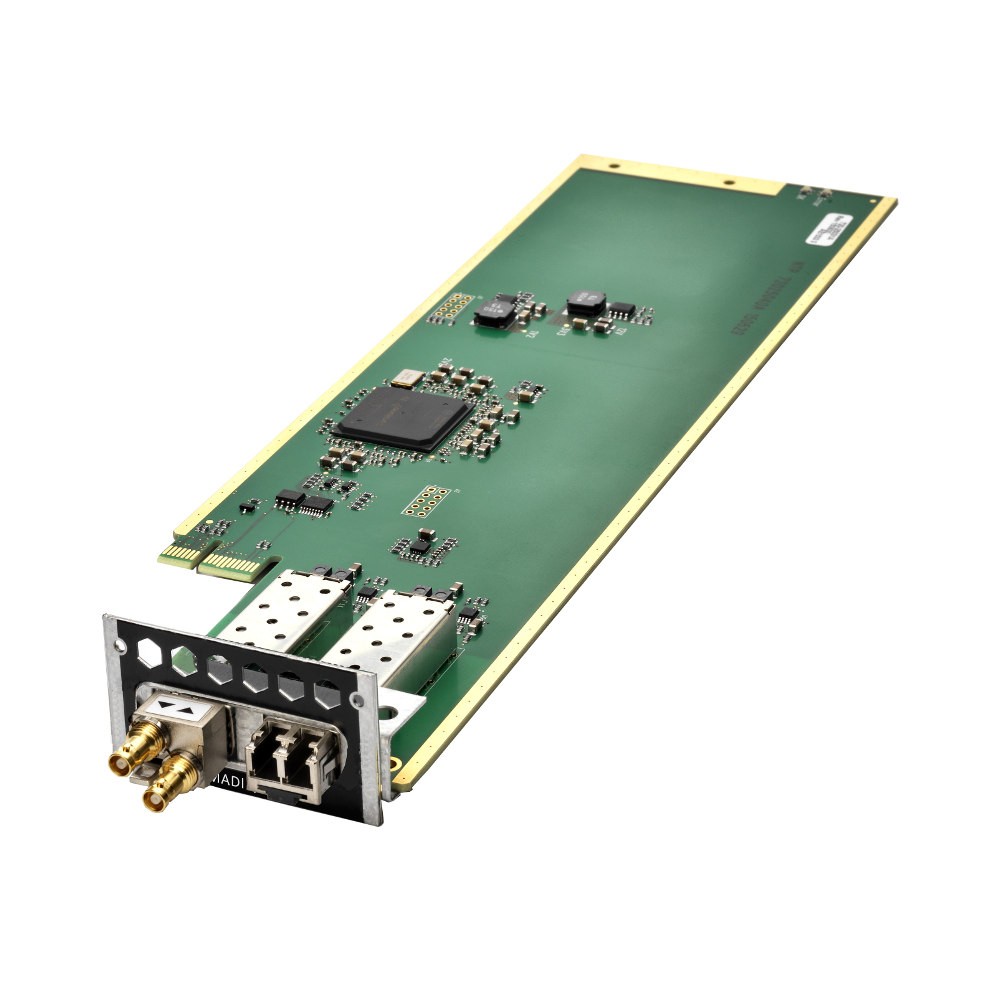

• Scheda doppia MADI 128 ch. I/O

Oltre alle schede di espansione, è anche possibile espandere il telaio del mainframe con:

• Dante IP audio su due connettori RJ45 ridondanti con 64 canali mono I/O

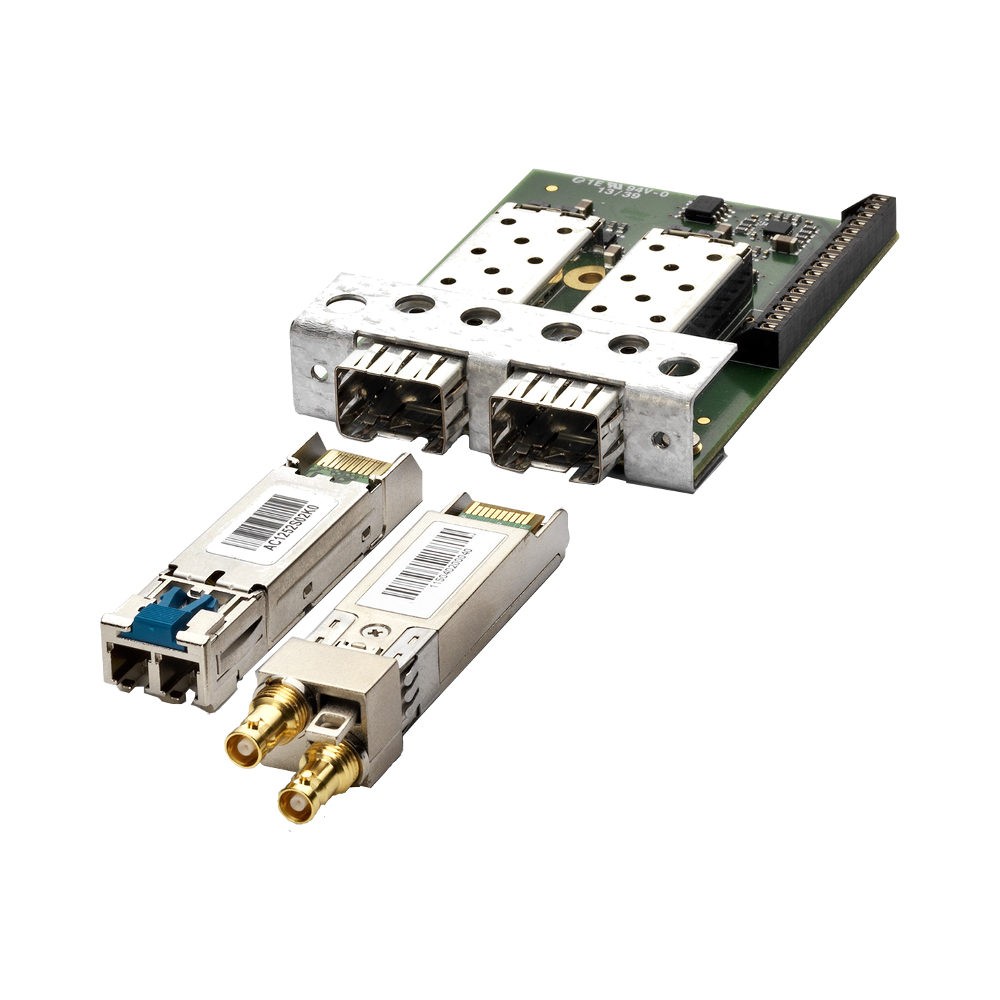

• 2 x 64 ch. di MADI su connettori ottici o coassiali

Infine, è possibile allocare uno o più slot di espansione per la scheda SPQ Speaker Processing DSP che non offrono capacità I/O aggiuntive, ma uno sbalorditivo numero di 1.024 filtri EQ individuali per la correzione della stanza dei diffusori fino a 128 canali.

Il controllo via software con DADman

DADman è un'applicazione software per il controllo dei convertitori DAD AD/DA. DADman v.5.x può essere eseguito sia su PC Windows con W7/W8 o MAC PC con OS X versione 10.9, 10.10, 10.10, 10.11 e 10.12. DADman 5.x supporta il controllo dei seguenti prodotti:

• DAD AX32
• DAD DX32
• DAD AX24
• Più NTP Penta 720 e Penta 721.

Funzionalità principali di DADman:

• Controllo completo dei parametri dell'interfaccia
• Ingresso analogico A/D e controllo del pre del microfono
• Controllo del livello di uscita D/A
• Controllo della matrice di routing
• Configurazione delle impostazioni
• Controlla unità multiple
• Compatibile con Avid(TM) Eucon e PRE
• Configurazione flessibile del controllo del monitor
• Pro | Mon controllo del monitor (opzionale)
• Cue | Mix a latenza zero

Specifiche tecniche

• Gamma dinamica, ADC (A) > 123 dB
• THD + N, ADC (A) < -120 dB @ -6 dBFS
• Gamma dinamica, DAC (A) > 128 dB
• THD + N, DAC (A) < -115 dB @ -6 dBFS
• Cross talk (A) < -120 dB
• Rumore equivalente Mic (A) < -130 dB @ 100Ω
• Gamma di guadagno Mic - da 18 a +70 dB
• Precisione del passo di guadagno Mic < 0,25 dB
• Frequenze di campionamento da 44,1 a 384 kHz, DSD64, DSD128 (DoP)
• Precisione del clock < 2PPM tramite PPL digitale
