AVT MAGIC DC7 XIP

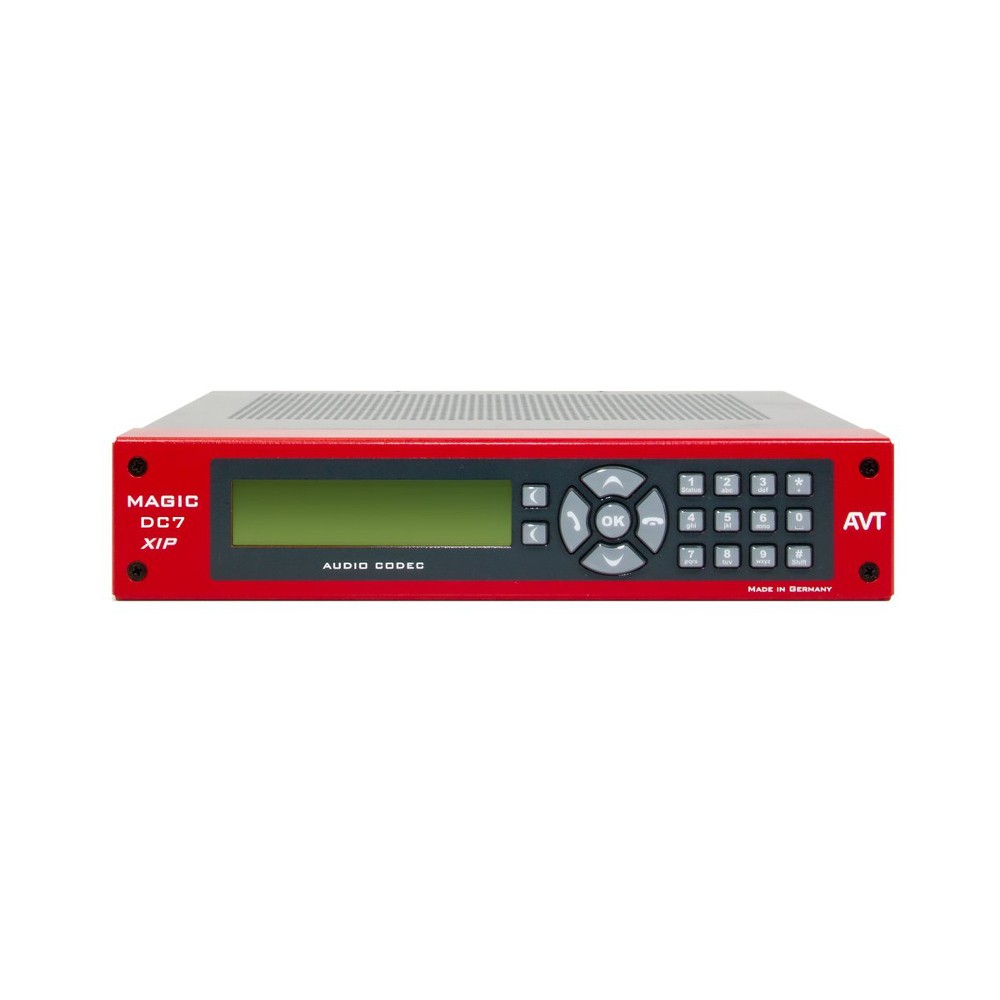

Il codec audio MAGIC DC7 XIP è caratterizzato da un design compatto (½ x 19’’, 1 U), un'interfaccia utente intuitiva ed elevate prestazioni.

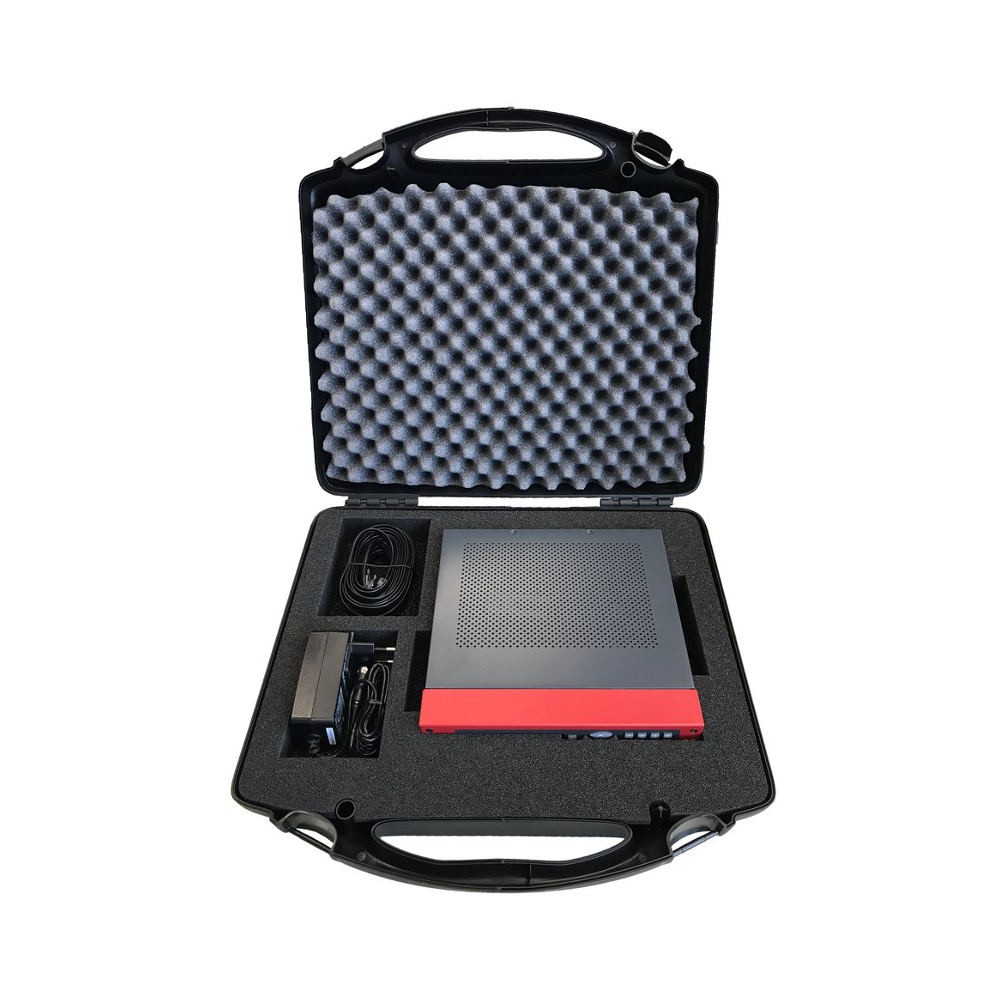

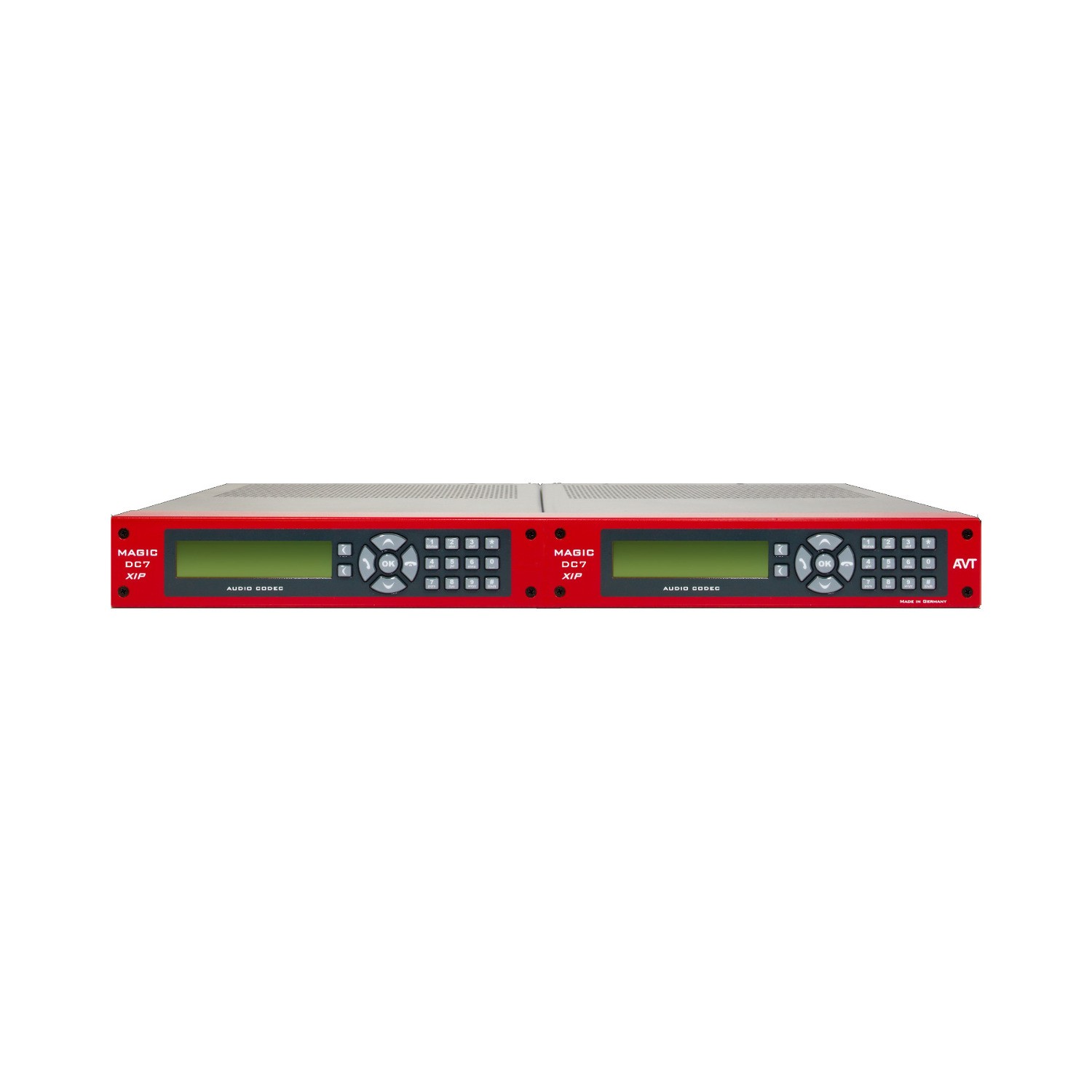

Può essere utilizzato in maniera ottimale per applicazioni mobili, così come per applicazioni fisse con montaggio a rack 19" (gli appositi adattatori sono forniti insieme all'apparecchio).
Il MAGIC DC7 XIP incorpora un'interfaccia un'interfaccia ISDN BRI (S0), LAN e X.21.
Se viene selezionato il modo ISDN, sono disponibili due codec audio con algoritmi di codifica G.711 (3,1 kHz) e G.722 (7 kHz); Il ritardo di codifica del codec nella modalità G.722 a 7 kHz è inferiore a 10 ms. Entrambi i codec audio possono essere configurati come 3,1 kHz (G.711) o come 7 kHz (G.722).
Ciascun codec audio usa un canale ISDN B (64 kbit/s) che permette la trasmissione di due segnali audio su una singola interfaccia BRI (S0).
Nel modo X.21 il MAGIC DC7 XIP fornisce un segnale audio codificato con un data rate compreso fra 64 e 128 kbps.
Dopo che l’algoritmo audio è stato selezionato, l’unità misura il clock della porta X.21 e adatta il flusso dati del codec a quello del clock della linea X.21.
In aggiunta alla trasmissione di segnali audio, può essere effettuata una trasmissione di dati J.52.
Nel modo operativo IP sono disponibili due modi di trasmissione: Leased Line Mode con RTP e Dial-up Mode con server SIP in accordo al nuovo standard EBU Audio over IP (AoIP) N/ACIP TECH3326.
Funzionalità
Quando l'interfaccia ISDN viene attivata, il codec audio MAGIC DC7 XIP può stabilire connessioni con due differenti destinazioni. In dipendenza dalle capacità del sito remoto, che sono definite dal Service Indicator ISDN Data o ISDN Speech, ciascun codec audio lavora automaticamente nei modi 3,1 kHz o 7 kHz. Se è presente una chiamata entrante, il sistema automaticamente seleziona il modo corretto (3,1 kHz o 7 kHz). Nel modo 7 kHz ciascun codec audio può trasmettere un segnale dati in aggiunta al segnale audio.
Compatibilità con altri codec
In entrambi i modi POTS analogico e ISDN telefonico (indicatore ISDN Speech), l’unità può comunicare con tutti i telefoni analogici, ISDN e cellulari. Nel modo ISDN a 7 kHz (indicatore ISDN Data) possono essere trasmessi segnali audio con qualità 7 kHz.
Sono usate due differenti procedure di sincronizzazione:
ITU-T J.52 per trasmissione a 7 kHz di audio e dati
Usando la raccomandazione ITU-T J.52, può essere trasmesso un segnale dati in aggiunta al segnale audio a 7 kHz. In questa modalità, il segnale audio è codificato a 48 kbit/s o a 56 kbit/s. Possono essere trasmessi segnali dati fino a 14,4 kbit/s.
SRT per trasmissione audio a 7 kHz
Se viene usata la procedura SRT (Statistical Recovered Timing), possono essere trasmessi solo segnali audio. In questo caso, il segnale audio è codificato a 64 kbit/s.
Ciascuno dei codec audio può usare sia i modi di sincronizzazione J.52 o SRT.
Operatività e controlli
Il MAGIC DC7 XIP può essere controllato tramite la sua tastiera integrata e il display.
Grazie alla sua interfaccia intuitiva, il funzionamento ed il controllo dell’unità sono piuttosto semplici.
In aggiunta ai numeri telefonici, le impostazioni del sistema possono anche essere integrate nella rubrica telefonica.
Il controllo remoto e la configurazione del MAGIC DC7 XIP sono possibili usando il Remote Control Software.
Il sistema può anche essere configurato e controllato tramite una tastiera esterna opzionale MAGIC Keypad
Interfacce
Interfaccia TTL/Relais
I contatti programmabili GPIO per il controllo consistono di tre ingressi/uscite TTL e due uscite relais.
Interfaccia POTS
L'interfaccia POTS del MAGIC DC7 XIP permette la trasmissione audio con qualità 3,7 kHz. Sono disponibili tutte le interfacce audio con le funzioni di commutazione.
Interfaccia ISDN BRI (S0)
Il MAGIC DC7 XIP incorpora un'interfaccia ISDN BRI (S0) per chiamate ISDN e connessioni ISDN con il protocollo Euro ISDN (DSS-1).
Interfacce audio analogiche e digitali
Il MAGIC DC7 XIP offre interfacce audio analogiche e digitali (AES3) (commutabili per i due canali di trasmissione audio) sul retro dell'unità. L'interfaccia AES3 (opzionale) ha convertitori di frequenza di campionamento separati per l'ingresso e l'uscita per adattare il clock audio al clock della linea ISDN. I livelli degli ingressi e delle uscite analogiche possono essere impostati via software.
MAGIC Telephone Handset
Tramite l'interfaccia Headset, una cornetta può anche essere collegata ai codec audio MAGIC, ad es. per una conversazione fuori onda prima della trasmissione audio effettiva. Utilizzando un preset mixer, la commutazione tra l'interfaccia audio e il telefono può essere effettuata tramite un singolo tasto sulla tastiera frontale dei sistemi (pulsante telefono).
Interfaccia dati
Il codec audio MAGIC DC7 XIP fornisce due interfacce dati seriali - in aggiunta all'interfaccia di controllo RS232 - che possono essere configurate come RS232 o RS485. Il flusso dati massimo del canale è di 14,4 kbit/s.
Alimentazione
Il codec è alimentato a + 12 VDC. Un alimentatore è incluso nella confezione. In opzione, è disponibile anche un pack batteria separato.
Software di gestione
Software PC per MAGIC DC7 XIP
Con il software PC MAGIC DC7 XIP, che è incluso nella fornitura dei codec, gli apparecchi possono facilmente operare tramite PC. Tutte le funzioni del MAGIC DC7 XIP sono disponibili e possono facilmente essere controllate usando il software PC.
L'interfaccia utente visualizza entrambe le linee chiamanti con VU meter separati. Per ciascuna linea chiamante, sono disponibili un tasto Call (per stabilire la connessione) e un tasto Drop (per terminare la chiamata). La rubrica telefonica può essere aperta mediante un singolo click col rispettivo tasto. Nella rubrica telefonica, possono essere memorizzati i numeri telefonici così come le impostazioni del sistema. Ovviamente, è altresì disponibile un campo input per la chiamata manuale. In aggiunta, sono disponibili - accanto al tasto phone book - i tasti per richiamare così come il silenziamento della chiamata (mute). Speciali modi trasmissivi, come ad esempio "Transmit 15-kHz" e "Receive 7-kHz" possono essere configurati molto facilmente e memorizzati nel sistema automaticamente. Il monitor di sistema fornisce una dettagliata panoramica dello stato del sistema. Il software può essere controllato via RS232 o LAN.
Caratteristiche principali
- Interfacce ISDN, LAN e X.21
- Algoritmi di codifica G.711 (3.1 kHz) e G.722 (7 kHz)
- Interfacce audio analogiche e digitali (opzionali)
- Interfaccia Headset con pre-amplificatore, limitatore e funzioni Auto-Ducking per il segnale microfonico
- Software Mixer opzionale
