AVT Magic Audio Contribution System
Il sistema MAGIC Audio Contribution può trasmettere un qualsiasi numero di segnali audio stereo tramite la connessione a 2 Mbit/s, con il solo limite dovuto alla capacità del canale.
Con il sistema AVT di contribuzione audio, possono essere trasmetti 10 o più segnali audio stereo inclusi dati (per es. RDS).
Il contributo principale viene fornito tramite E1 (2 Mbit) o IP e il link del contributo di backup viene implementato tramite ISDN, E1 o IP.
Le varianti del sistema Magic
- MAGIC AC1 XIP RM 2M
Questa versione è composta da un multiplexer E1, un codec ISO/MPEG Layer 2 e un decodificatore da 7 kHz per il monitoraggio audio del canale inverso. Limitato solo dalla capacità del canale della linea E1, il sistema può trasmettere qualsiasi numero di segnali audio stereo. Ulteriori programmi possono essere aggiunti da ulteriori codec audio (MAGIC AC1 XIP RM) che sono collegati al multiplexer E1 tramite IP. L'interfaccia E1 e IP può essere configurata come percorso principale o di backup in base ai requisiti tecnici. Si noti che questo sistema non offre un backup ISDN. Una seconda interfaccia LAN è opzionale.
- MAGIC AD1 XIP RM 2M
Il puro Decoder ISO/MPEG Layer 2 con multiplexer E1 contiene anche un codificatore audio a 7 kHz per la trasmissione del canale di monitoraggio del canale inverso. L'interfaccia E1, IP e ISDN può essere configurata come percorso principale o di backup in base ai requisiti tecnici. Una seconda interfaccia LAN è opzionale.
- MAGIC AC1 XIP RM CS
Oltre al codec ISO/MPEG Layer 2, il sistema dispone anche di un decodificatore audio integrato a 7 kHz per il monitoraggio del canale inverso. L'interfaccia IP e ISDN può essere configurata come percorso principale o di backup in base ai requisiti tecnici. Una seconda interfaccia LAN è opzionale.
- MAGIC AD1 XIP RM CS
Questa versione offre un decodificatore ISO/MPEG Layer 2, un'interfaccia IP e ISDN oltre a un codificatore audio a 7 kHz per il monitoraggio del canale inverso. L'interfaccia IP e ISDN può essere configurata come percorso principale o di backup in base ai requisiti tecnici. Una seconda interfaccia LAN è opzionale.
Applicazioni

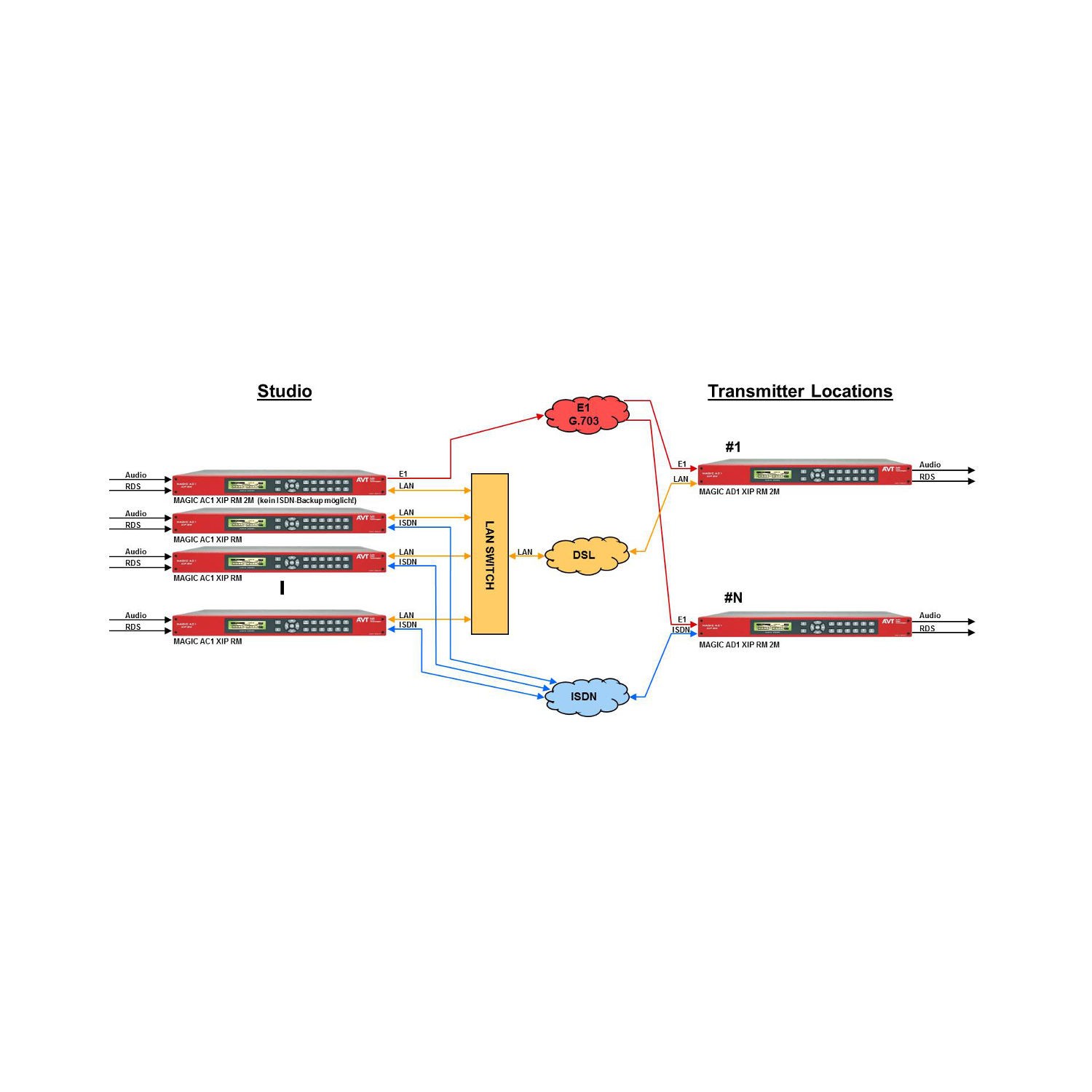

Il diagramma a blocchi situato nelle immagini mostra la trasmissione di più segnali audio stereo più i dati RDS attraverso il percorso principale di contribuzione E1 a diverse postazioni del trasmettitore.
A seconda della rete di backup disponibile sul sito del trasmettitore, è possibile utilizzare ISDN o LAN.
Un monitoraggio del segnale di uscita del trasmettitore può essere inviato all'encoder integrato a 7 kHz, che richiede una connessione LAN tra lo studio e la sede del trasmettitore.
La configurazione e il monitoraggio sono possibili da una o più postazioni.
L'interfaccia LAN supporta unicast, simulcast (distribuzione simultanea di un segnale identico fino a cinque siti di trasmissione) e multicast.
Gestione del sistema
Il software di gestione consente la configurazione, la gestione e il monitoraggio centralizzati di un massimo di 40 Encoder e Decoder installati contemporaneamente nella rete di contribuzione.
Il software è multiutente, in modo che sia possibile un funzionamento simultaneo da diverse postazioni con diversi diritti di accesso
L'agente SNMP integrato in ogni sistema consente una facile integrazione in sistemi di gestione di rete già esistenti.
Aggiornamento LAN2
L'aggiornamento LAN2 estende il sistema con una seconda interfaccia LAN. Può essere utilizzato per il controllo e la segnalazione di allarme via SNMP.
Tuttavia, non è adatto per la trasmissione audio.
Il vantaggio principale della seconda interfaccia LAN è la separazione della rete di trasmissione IP Audio e della rete di gestione.
Le funzioni dell'interfaccia possono essere configurate facilmente tramite il software per PC Windows.
L'aggiornamento LAN2 è disponibile sia per i sistemi nuovi che per quelli già acquistati.
Se l'aggiornamento LAN2 viene ordinato insieme a un nuovo sistema, la seconda interfaccia LAN è integrata nell'hardware.
Per i sistemi esistenti mettiamo a disposizione l'adattatore LAN2 che può essere collegato all'interfaccia del bus di estensione.
Aggiornamento Layer 3 ISO/MPEG*
Codec audio a 15 kHz con un ritardo di circa 250 ms.
Il Layer 3 ISO/MPEG è più efficiente del Layer 2 ISO/MPEG e fornisce una migliore qualità audio a basse velocità di trasmissione.
L'algoritmo è implementato anche in molti Codec Audio.
Nel nuovo standard Audio over IP N/ACIP si raccomanda solo il livello 3 ISO/MPEG N/ACIP3326. L'interoperabilità per le connessioni IP è garantita dallo standard.
*Ogni sistema MAGIC AC1/AC1 XIP fornisce il Layer 2 ISO/MPEG o il Layer 3 ISO/MPEG nella versione standard (su richiesta). L'altro algoritmo, rispettivamente, è disponibile come upgrade opzionale
