AVT MAGIC AC1 XIP CODEC AUDIO

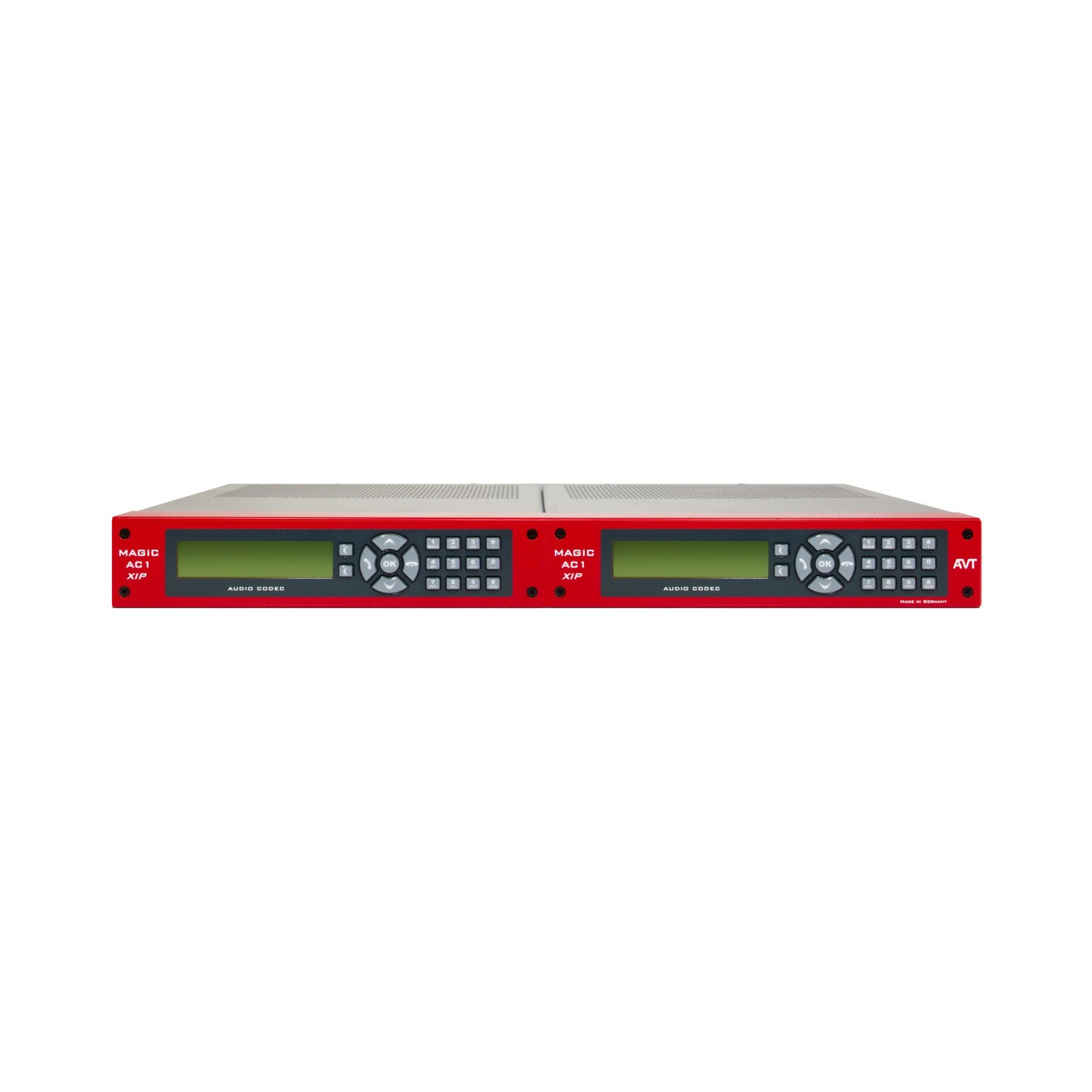

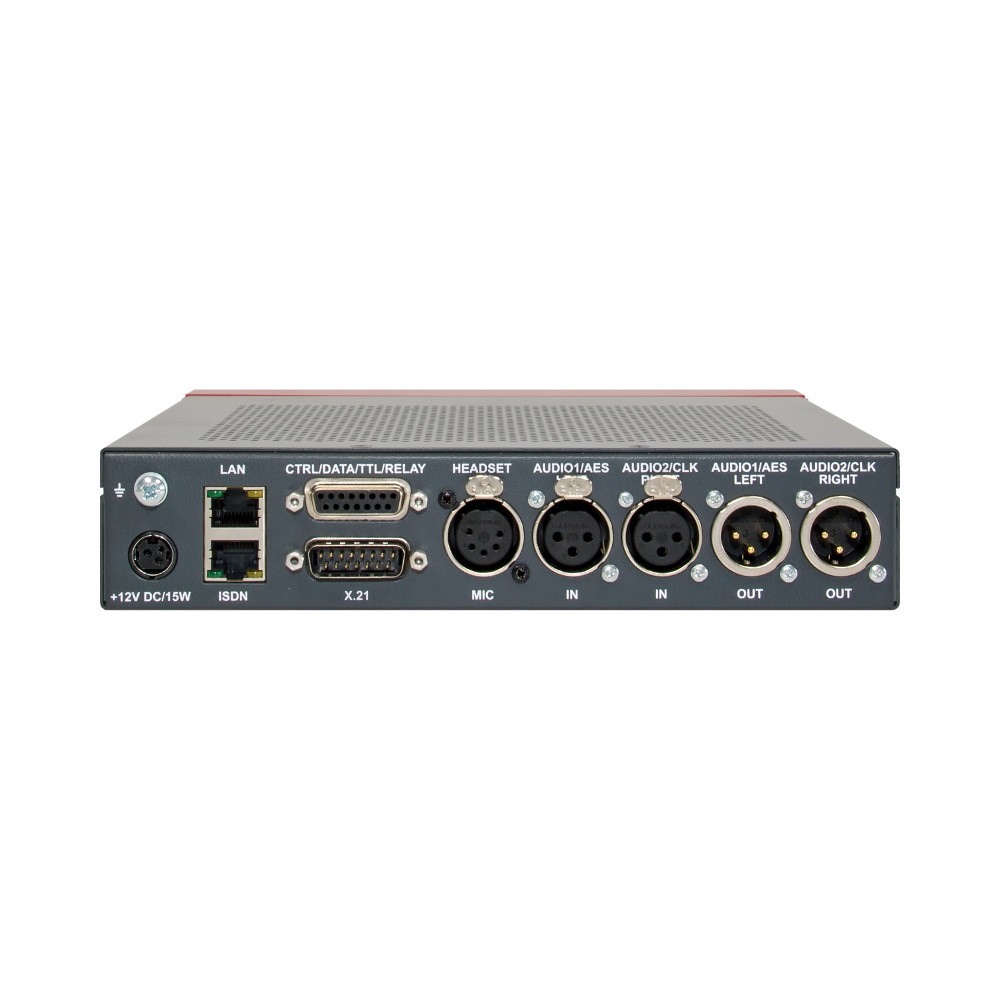

I sistemi MAGIC AC1 XIP e MAGIC AC1 XIP RM incorporano un'interfaccia X.21, un'interfaccia ISDN BRI e un'interfaccia LAN.
Sono implementati gli algoritmi di codifica per la normale telefonia G.711 (3,1 kHz), G.722 (7 kHz), ISO/MPEG 2 Layer II & III (15 kHz), AAC-LD (15-kHz), Standard Apt-X e Enhanced Apt-X così come PCM.
Per la trasmissione di segnali audio di elevata qualità, possono essere usate le interfacce ISDN, X.21 o LAN.
Il data rate audio è di 128 kbit/s su ISDN e fino a 384 kbit/s su X.21.

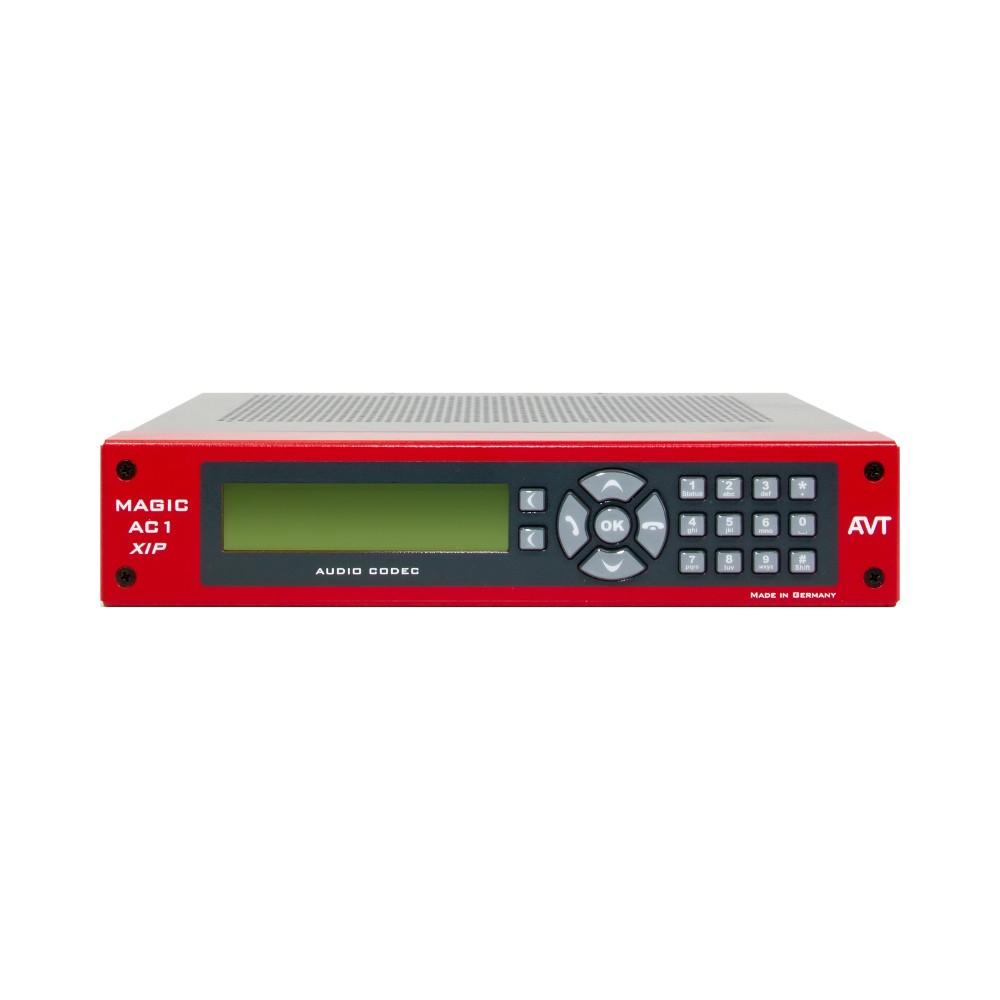

Il codec audio compatto MAGIC AC1 XIP (½ x 19’’, 1 U) è un potente prodotto per uso mobile così come per applicazioni da studio.
Funzionalità
- Modo operativo ISDN
Dopo che è stata stabilita una connessione ISDN, il codec audio MAGIC AC1 XIP/XIP RM determina automaticamente tramite la segnalazione in banda ITU-T J.52 se o no il chiamante può funzionare nel modo 7 kHz o ISO/MPEG 2 Layer II/III. Se ciò è possibile, viene impostato il modo 7 kHz o ISO/MPEG su entrambe le unità, altrimenti il codec funziona in automatico nella modalità 3,1 kHz.
Il MAGIC AC1 XIP/XIP RM può usare fino a due canali ISDN B con un data rate massimo di 128 kbit/s per la trasmissione di un segnale audio di elevata qualità. La procedura utilizzata di multiplexing inverso è anche definita nello standard ITU-T J.52 e garantisce un minimo ritardo di trasmissione.
Se un canale B cade o se l'indirizzamento dei canali B nella rete di trasmissione viene cambiato, l'unità può ancora funzionare senza interruzione usando il canale B rimanente. Un'ulteriore caratteristica saliente è la possibilità di trasmettere un segnale di comando con 3,1 kHz o 7 kHz di banda in parallelo al segnale audio di alta qualità. In aggiunta, possono essere usati due canali dati indipendenti.
- Backup automatico su ISDN
In opzione, è disponibile la funzione di backup automatico su ISDN, che stabilisce automaticamente una connessione di backup via ISDN se la connessione principale via X.21 or IP viene a mancare. In pratica, per quanto concerne l'ISDN backup, i codec della famiglia AC1 ora possono: effettuare backup automatico ISDN durante una trasmissione IP che si interrompe, effettuare backup automatico ISDN durante una trasmissione audio su interfaccia X.21 (cioè, per esempio, su una CDN), effettuare backup automatico ISDN tramite un segnale di allarme esterno. Si noti che qualora anche la linea ISDN dovesse cadere, il codec richiama automaticamente l'altra unità. Inoltre, gli algoritmi di codifica possono essere diversi per il percorso di segnale diretto e per quello di backup.
- Nuovi algoritmi di codifica
AVT ha introdotto il nuovo algoritmo di codifica MPEG4 AAC-LD per i codec ISDN e, sempre per gli stessi, la funzione ISDN backup. La codifica MPEG4 AAC-LD a basso ritardo (LD = Low Delay) è stata studiata per combinare i vantaggi qualitativi degli algoritmi MPEG con il basso ritardo necessario per le comunicazioni bidirezionali. Con un ritardo nella codifica di soli 20 ms, nel caso reale (tenuto conto anche del ritardo della linea ISDN) ci si può aspettare un delay di circa 40 ms, sotto il limite di udibilità di 50 ms. Il bit rate varia da 32 a 256 kbps e la banda audio resta quella piena da 20 Hz a 20 kHz, adatta quindi sia alla trasmissione del parlato che della musica.
- Compatibilità con altri codec
Grazie all'implementazione della funzionalità Auto Dynamic Sync (ADS), il MAGIC AC1 XIP rileva i parametri del codec chiamante per connessioni ISDN 1B e 2B e si adatta alle stesse automaticamente. I precedenti settaggi manuali non sono quindi più richiesti. La funzionalità ADS supporta per esempio codec della ORBAN (Musictaxi), CCS, TELOS così come tutti i codec a 7 kHz e J.52.
- Modo operativo X.21
Nel modo operativo X.21, il MAGIC AC1 XIP/ XIP RM fornisce un segnale audio codificato con un data rate da 8 kbit/s a 384 kbit/s. Sono possibili tutti i data rate ISO/MPEG 2 Layer II/III, AAC-LD e Apt-X. Dopo che l'algoritmo audio è stato selezionato, l'unità misura il clock X.21 e adatta il data rate del codec audio con il clock della linea X.21. I dati PAD possono essere trasmessi assieme con i dati audio.
- Modo operativo IP
Sono disponibili due modi di trasmissione IP:
Leased Line Mode con RTP
Dial-up Mode con SIP in accordo con il nuovo standard EBU Audio over IP standard N/ACIP TECH3326
È quindi possibile utilizzare il codec in modalità AoiP (Audio Over IP, estensione del più noto concetto di VoiP, Voice Over IP) ma in questo caso la qualità e la stabilità del link è fortemente dipendente dal provider dei servizi di rete. In modalità commutata AoiP, il codec lavora convertendo in un indirizzo IP il numero di telefono o un indirizzo e-mail (ENUM).
Il MAGIC AC1 XIP supporta DHCP per un'allocazione dinamica di indirizzi IP e il protocollo DNS, con il quale l'indirizzo IP assegnato viene convertito in un nome di dominio. Per ogni unità MAGIC AC1 XIP, è possibile immettere un nome di sistema univoco, in base al quale è possibile raggiungere il codec audio all'interno della rete. In questo modo, l'utente non ha bisogno di ricordare l'indirizzo IP del codec audio, che viene assegnato dinamicamente tramite DHCP. Inoltre, il protocollo DNS garantisce che il sistema sia ancora disponibile con il nome del sistema all'interno della rete, anche se l'indirizzo IP cambia.
- Operatività e controlli
Il MAGIC AC1 XIP/XIP RM può essere controllato tramite la sua tastiera integrata e il display grafico. Grazie alla sua interfaccia intuitiva, il funzionamento ed il controllo dell’unità sono piuttosto semplici. In aggiunta ai numeri telefonici, le impostazioni del sistema possono anche essere integrate nella rubrica telefonica.
In alternativa, una configurazione e un controllo comodi sono possibili con il software per PC Windows MAGIC DC7 / AC1 o il software per PC Windows MAGIC DC7 / AC1 LAN. Il software LAN consente il monitoraggio, la configurazione e il controllo simultanei di un massimo di 40 codec audio all'interno di una rete. Entrambe le versioni del software sono comprese.
