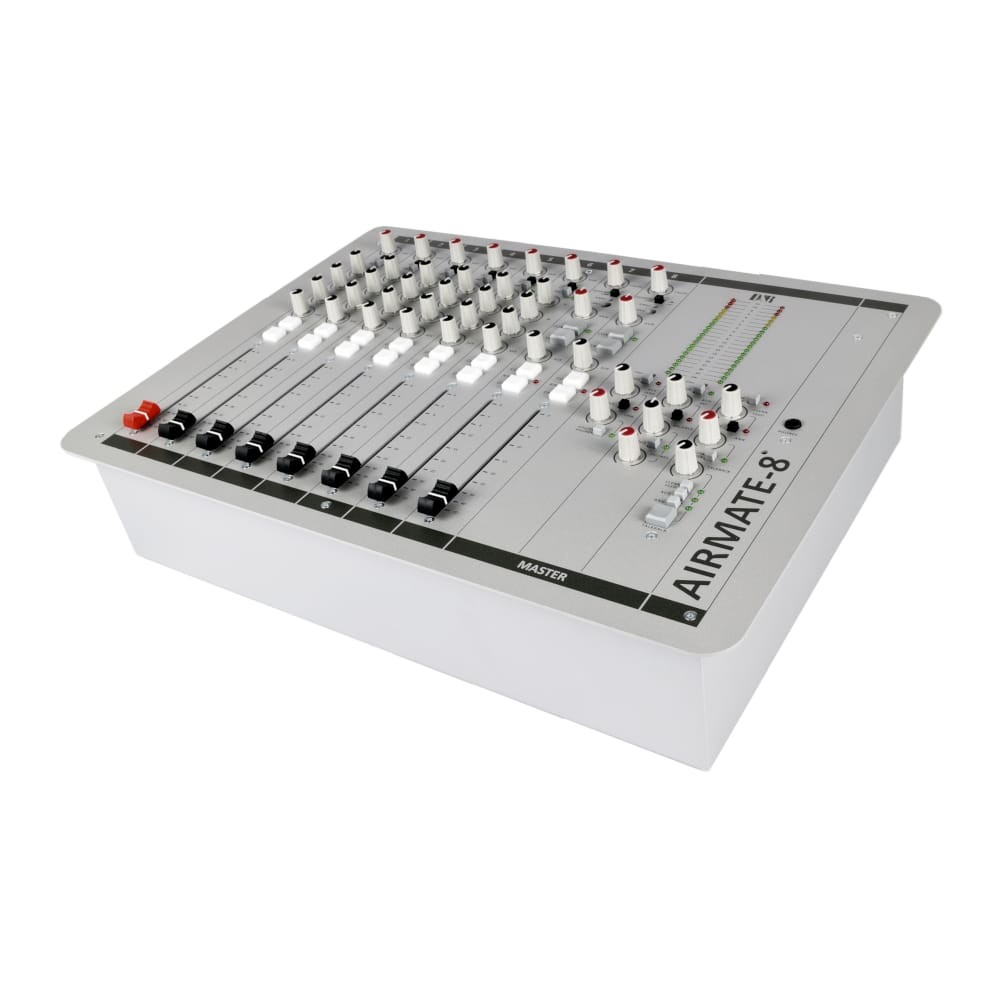

AIRMATE-8 USB Broadcast Mixer D&R

L'Airmate-8 è stato progettato per soddisfare i requisiti di un mixer radiofonico di alto livello. Questa console è un cavallo di battaglia affidabile per i D.J. che operano in proprio e che necessitano di un ibrido telefonico interno e di una connessione USB al PC (ad esempio per lo streaming sul web).

Un robusto chassis da 19" per montaggio a rack con schermatura RF ospita 8 moduli di ingresso tripli verticali che offrono una flessibilità raramente riscontrabile in un mixer di questo tipo.

Sei canali di ingresso con ingressi microfonici bilanciati di alta qualità con connettori XLR e due ingressi di linea stereo con connettori Cinch (RCA). Ciascun ingresso microfonico è dotato di un insert per i processori di segnale.

Inoltre, ogni ingresso B a livello di linea può essere convertito in un canale phono (lettore di dischi) semplicemente montando un preamplificatore phono equalizzato R.I.A.A. stereo opzionale.

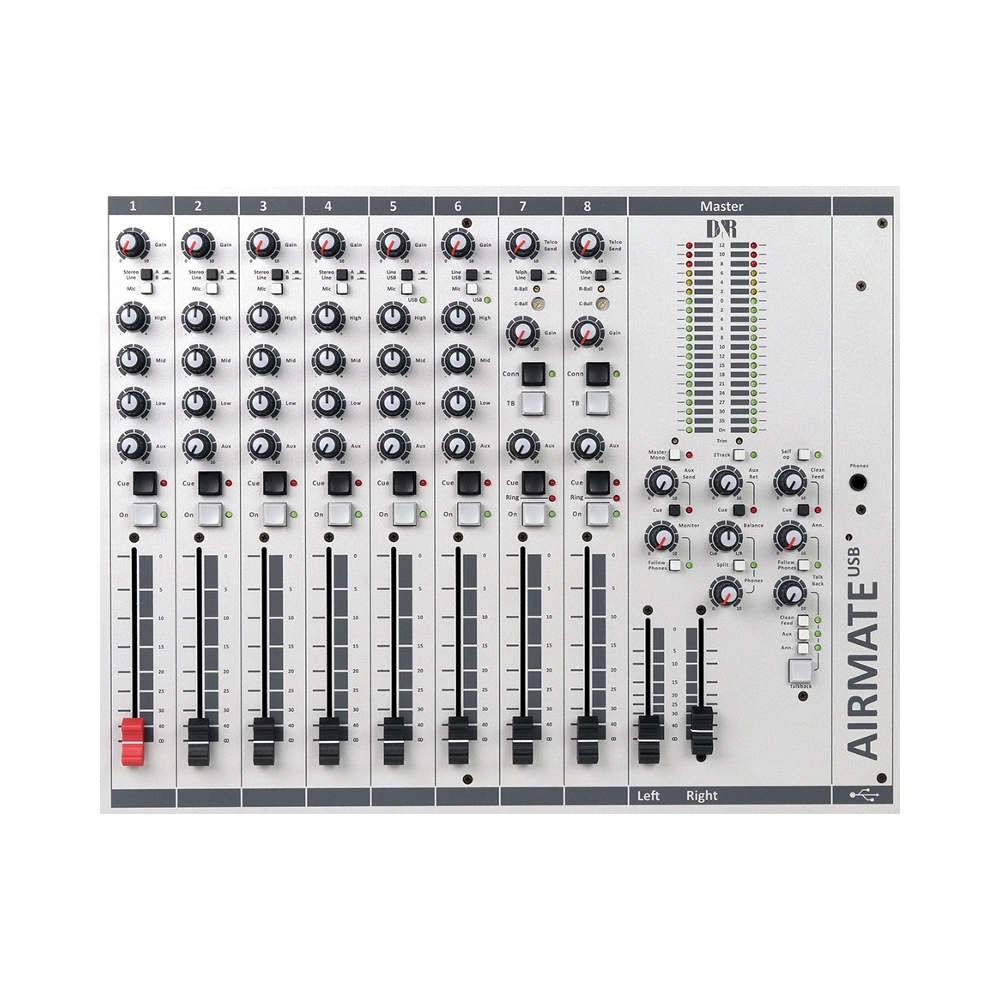

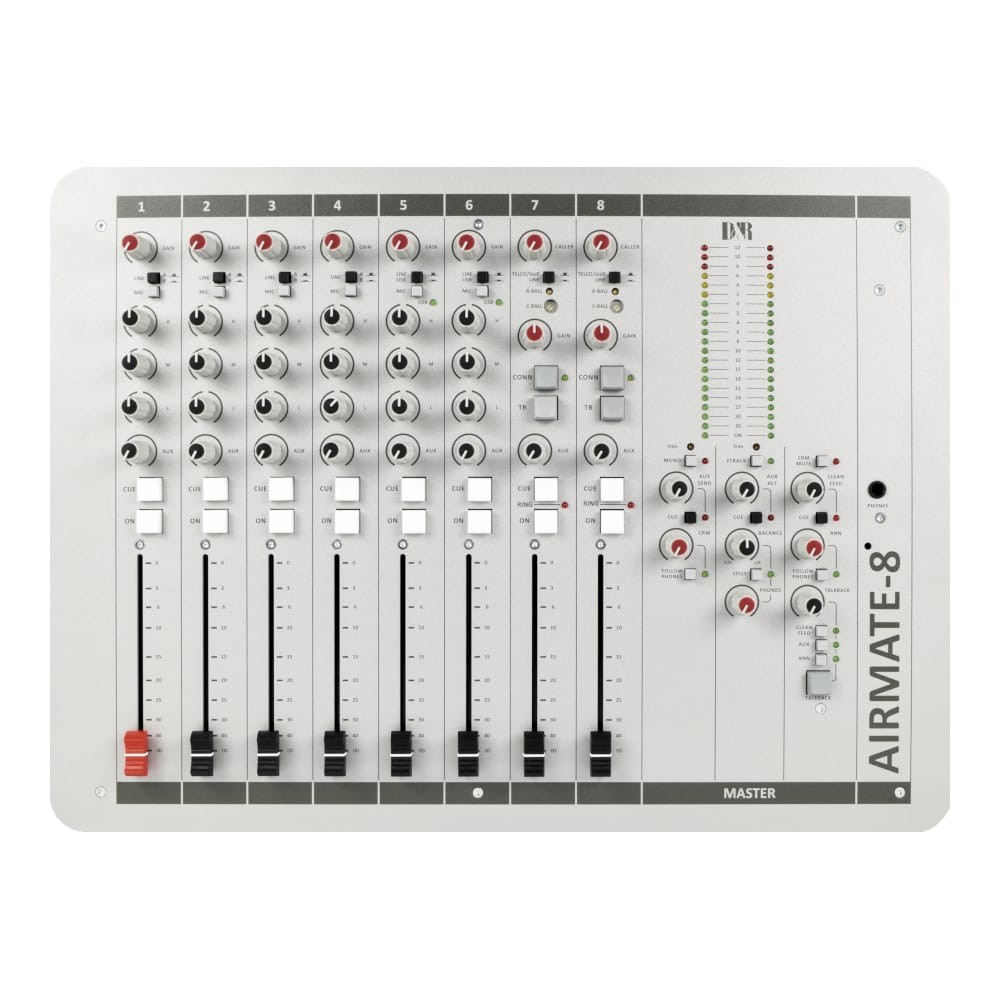

Il pannello frontale

Il modello Airmate-8 dispone di 6 ingressi microfonici bilanciati con +48 phantom con insert, 12 ingressi di linea stereo, 2 USB e 2 ibridi telefonici.

I canali 5 e 6 sono dotati di interfaccia Mic/Line e USB per trasferire l'audio da e verso il PC.

I canali 7 e 8 dispongono, oltre all'ingresso di linea stereo, anche di connettori RJ-11 per interfacciarsi con un POT vecchio stile e un apparecchio telefonico per comporre il numero che si desidera contattare.

Gli ibridi incorporati di alta qualità e i pulsanti di connessione diretta e di Talkback nei canali ibridi rendono molto semplice la conversazione con gli ascoltatori.

Con il Telco Send (livello verso il chiamante) e il Telco Gain (livello proveniente dal chiamante) tutti i livelli possono essere facilmente regolati.

L'avvio del fader può avvenire dall'interruttore ON o dal FADER. L'avvio del fader accende anche le luci ON-AIR.

Sui canali 1-6 è presente un equalizzatore a 3 bande. La mandata Aux stereo può essere impostata pre o post fader.

Tutti gli Ingressi microfonici sono dotati di jumper per il taglio delle basse frequenze. È disponibile una mandata pulita per gli ibridi analogici e digitali esterni. digitali ibridi.

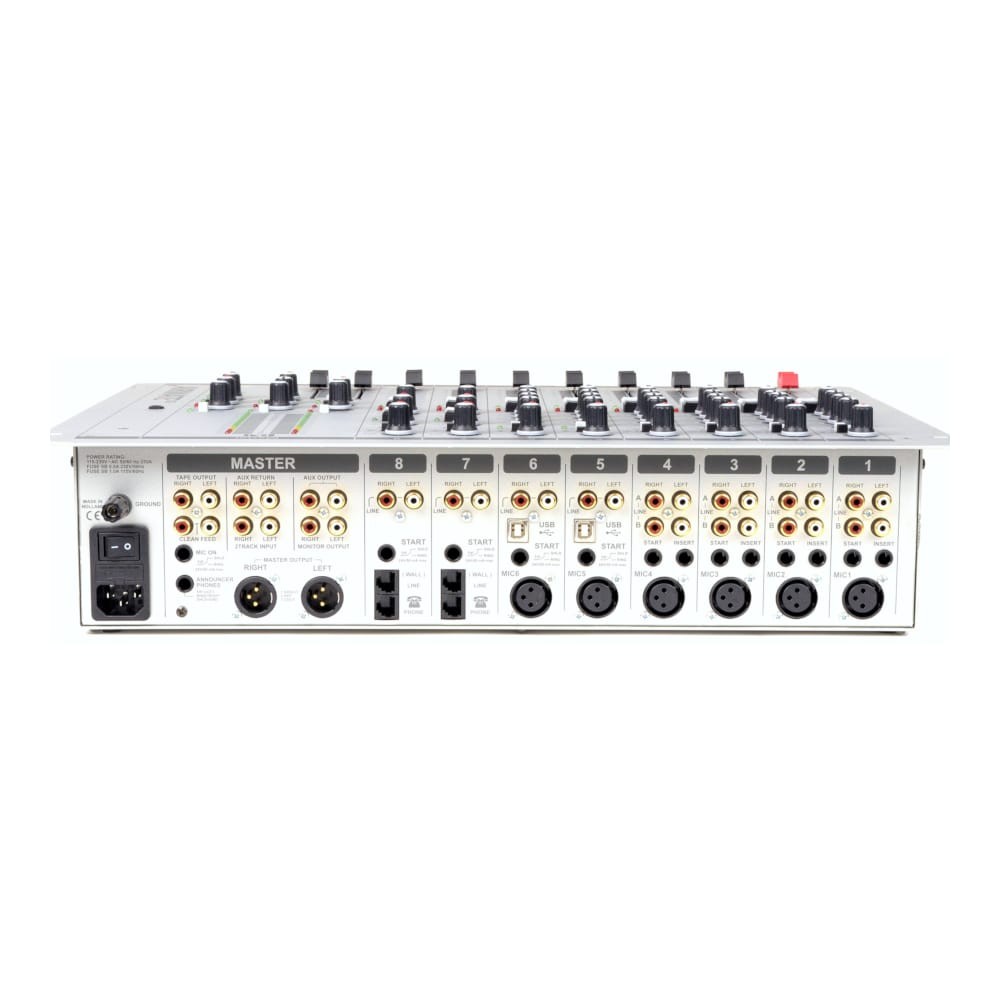

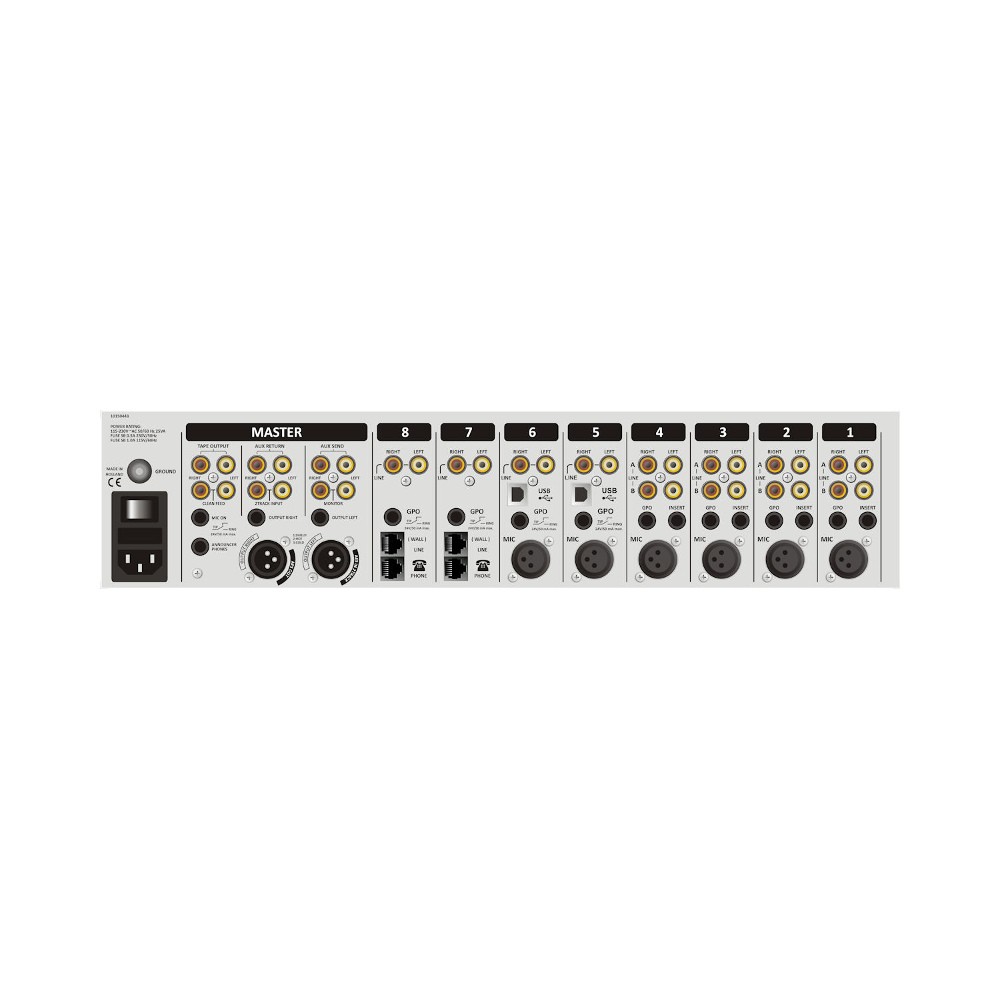

Il pannello posteriore

Sul pannello posteriore sono presenti due connettori USB per il collegamento al computer dei canali USB.

È molto semplice: il computer vedrà un nuovo dispositivo USB nel momento in cui si collega l'Airmate-8 al computer.

È anche possibile includere canali VoIP all'interno di Airmate-8 al posto dei canali POT standard. In questo caso, al posto dell'RJ11 è presente un connettore USB che consente di collegare il canale VoIP al computer con qualsiasi software VoIP.

Tutte le connessioni di ingresso e uscita sono su connettori standard Jack / Cinch e XLR.

L’opzione AES-EBU

È possibile scegliere un'uscita digitale AES/EBU opzionale su XLR.

L'uscita XLR sinistra gestisce il segnale di uscita digitale stereo AES mentre l'XLR destro è l'ingresso digitale stereo.

Il segnale audio analogico è sempre disponibile sui 2 jack sopra l'uscita XLR digitale sinistra.

È necessario conoscere questa opzione prima della produzione del mixer. Non è possibile integrare questa opzione in un secondo momento, poiché il mixer necessita di un diverso tipo di schede master.

Opzione preamplificatore RIAA

È possibile aggiungere a tutti e sei i canali dell'unità Airmate-8 la scheda di preamplificazione RIAA.

la scheda di preamplificazione RIAA.

Questo vi darà la possibilità di collegare il tradizionale giradischi al mixer, in modo che i vecchi tempi possano tornare a vivere su di un nuovo strumento di radiodiffusione.

Queste schede possono essere acquistate anche in un secondo momento presso di noi e sono molto semplici da collegare all'interno del mixer su una delle schede stesse.

L'opzione VoIP

Ora sono disponibili canali VoIP dedicati per l'AIRMATE-8, oppure una combinazione di un modulo TELCO e un modulo VoIP.

Se si desidera utilizzare un classico ibrido analogico o digitale, è stata progettata un'uscita Cleanfeed sul pin 1-4 del connettore RJ11.

Il segnale ibrido può essere restituito all'ingresso di linea del modulo VoIP.

N.B.: è anche possibile acquistare questa opzione VoIP in un momento successivo e completarla in proprio.

L'opzione Bluetooth

È anche possibile scegliere sul modulo di ingresso 7 e/o 8 un modulo ibrido Bluetooth con ingresso di linea.

Questo circuito di alta qualità Telephone Hybrid Bluetooth V5.0 consente di collegarsi direttamente a un dispositivo Bluetooth e di accettare chiamate Bluetooth e di riprodurre/ mettere in pausa la musica direttamente sulla console Airmate-8.

Sul retro di ciascun canale Bluetooth ibrido/linea dell'unità Airmate-8 (canale 7 e 8) sono presenti tre connettori per i moduli Bluetooth ibrido/linea, due connettori di linea stereo sbilanciati RCA Cinch per il collegamento di lettori CD, iPod o qualsiasi dispositivo di riproduzione, purché di livello linea.

N.B.: è anche possibile acquistare questa opzione Bluetooth in un momento successivo e completarla in proprio.

Una panoramica generale

L'Airmate-8 dispone dei consueti fader stereo, mandata e ritorno Aux stereo, monitor master con "follow phones" e un'uscita phones con funzione di controllo split.

È presente un controllo di bilanciamento per regolare continuamente il volume tra l'uscita principale e il segnale Cue stereo.

Inoltre, è presente una sezione speciale Radio On-air/produzione che comprende: Commutazione self-op per tagliare automaticamente il livello della sala di controllo quando il microfono del D.J. è attivo; un'uscita Cleanfeed per pilotare anche un ibrido telefonico esterno per talk show e interviste, se sono necessari più canali ibridi rispetto ai 2 integrati; un'uscita speciale per annunciatori che normalmente segue l'uscita principale, ma che può essere commutata in modo da poter ascoltare l'uscita principale o qualsiasi segnale cue selezionato quando si è in modalità "follow phones".

Un grande interruttore Talkback attiva il microfono electret talkback incorporato per facilitare la comunicazione con l'uscita Cleanfeed, l'uscita Aux e/o l'uscita Announcer.

Software, firmware e manuali

Tutti i software, firmware e manuali aggiornati possono essere scaricati dalla pagina Wiki di D&R cliccando sul bottone qui sotto:

Caratteristiche principali

• Uno dei migliori mixer broadcast On-Air entry level disponibile sul mercato
• 8 moduli d’ingresso tripli con 6 ingressi microfonici bilanciati (con Phantom +48 V), 12 ingressi stereo linea, 2 ingressi USB e 2 ibridi telefonici
• Insert su tutti gli ingressi microfonici
• Connessione USB sui canali 5 e 6 per streaming audio su Internet
• Ibridi telefonici integrati sui canali 7 e 8
• Una mandata AUX stereo per canale
• Fader start e On start (impulsivo/continuo) per canale con commutatori isolati sul pannello posteriore
• Una sezione master speciale con mandata Clean feed per mandare segnali agli ibridi esterni
• Uscite master bilanciate
• Può accettare preamplificatori R.I.A.A. su ciascun modulo d’ingresso triplo (opzionale)
• Ha un microfono di talkback interno
• Una struttura completamente modulare per facilitare l’eventuale manutenzione
• Un percorso del segnale estremamente affidabile
• Fader K-Alps da 100 mm a corsa lunga.

Specifiche tecniche

Ingressi

• Ingressi microfonici: bilanciati, 2kOhm, XLR. Phantom: 48 volt.
• Rumore: - 122 dBr (ponderato A).
• Sensibilità: - 70dB min, OdB max.
• Insert: -10dBv in/out.
• Ingressi di linea: sbilanciati, 10kOhm, Cinch.
• Guadagno: range di 40dB.
• Ingressi phono: sbilanciati. 47kOhm, 5 mV.
• Ritorno 2 tracce: - 10 dBV a 10kOhm.
• Ritorni Aux: - 10 dBv a 10kOhm stereo.

USB

• Completamente conforme alla modalità di riproduzione e registrazione USB 2.0.
• Funzioni HID: Volume/Mute

Ibridi telefonici

• Connettori RJ-11 per linea e combinatore telefonico.
• Reiezione Mix Minus @1kHz -60dB.

Uscite

• Sinistra/Destra: + 4 dBu bilanciati. XLR.
• Monitor/Aux: + 4 dBu sbilanciato su Cinch.
• Cleanfeed/Announcer: + 4dBu, Jack. Uscita nastro: -10dBv, sbilanciato. Cinch.
• Cuffie: 16-600 Ohm, Jack.
• Annunciatore: 16-600 Ohm, Jack.

Equalizzatore

• Alte: + / -12 dB a 12kHz shelving. Medi: + / -12 dB con curva a campana a 1 kHz.
• Basse: + / -12 dB alla curva a campana di 60 Hz.

Opzioni

• Uscita stereo digitale AES/EBU e ingresso digitale AES a 2 tracce, oltre alle uscite analogiche esistenti su 2 jack.
• Preamplificatore RIAA sull'ingresso di linea B per testine fono, 60881597

Generali

• Risposta in frequenza: 10 - 60.000Hz.
• Distorsione: < 0,009% max a 1 kHz.
• Interruttore di avvio: relè reed.
• Barre LED: 21 segmenti.
• Consumo di energia: 30VA

Start

• Connettore jack stereo su accoppiatore optoelettronico interno (24V/50mA max.) L'accoppiatore optoelettronico commuta tra la punta e l'anello del jack stereo (quindi la punta è in cortocircuito con l'anello)

Mic on

• Connettore jack stereo su accoppiatore optoelettronico interno (24volt/50mA max.) L'accoppiatore optoelettronico commuta tra la punta e l'anello del jack stereo (quindi la punta è in cortocircuito con l'anello)

Dimensioni

• Montabile in rack 19" sinistra-destra. (larghezza 482 mm)
• Fronte-retro: 356 mm (8HE).
• Altezza: 105 mm.
• Spazio sotto il pannello frontale: 20 mm per il piano del tavolo. Peso: 11 kg.
• Per il montaggio passante (sul piano), praticare un foro di 452x335 mm.
• Per il montaggio a caduta (fresatura), praticare un foro di 482x355,15 mm, con un raggio di R=20 e una profondità di 2 mm.
