AIRLITE USB Broadcast Mixer D&R

La nuova versione AIRLITE mk2, grazie ad un rapporto qualità/prezzo estremamente vantaggioso, è il compagno ideale per le moderne emittenti radiofoniche e le web radio.

Si tratta di un cavallo da battaglia affidabile per i DJ con funzionalità di telefonia VoIP.

Realizzato a mano con componentistica elettronica di prima qualità, è il risultato di oltre 42 anni di esperienza della D&R nel settore.

È un mixer intelligente con una sezione di controllo USB interna e Silence Detector.

Dotato di 4 in/out stereo USB e 3 ingressi microfonici a basso rumore, accetta e controlla istantaneamente un massimo di 4 canali in/out stereo dal software di Play-out.

L'AIRLITE è ideale per la produzione ON-AIR e per lo streaming sul Web.

È costruito in pesante metallo schermato dalle RF, con il telaio verniciato a polvere e con gli angoli arrotondati, perché anche l'occhio vuole la sua parte!!!

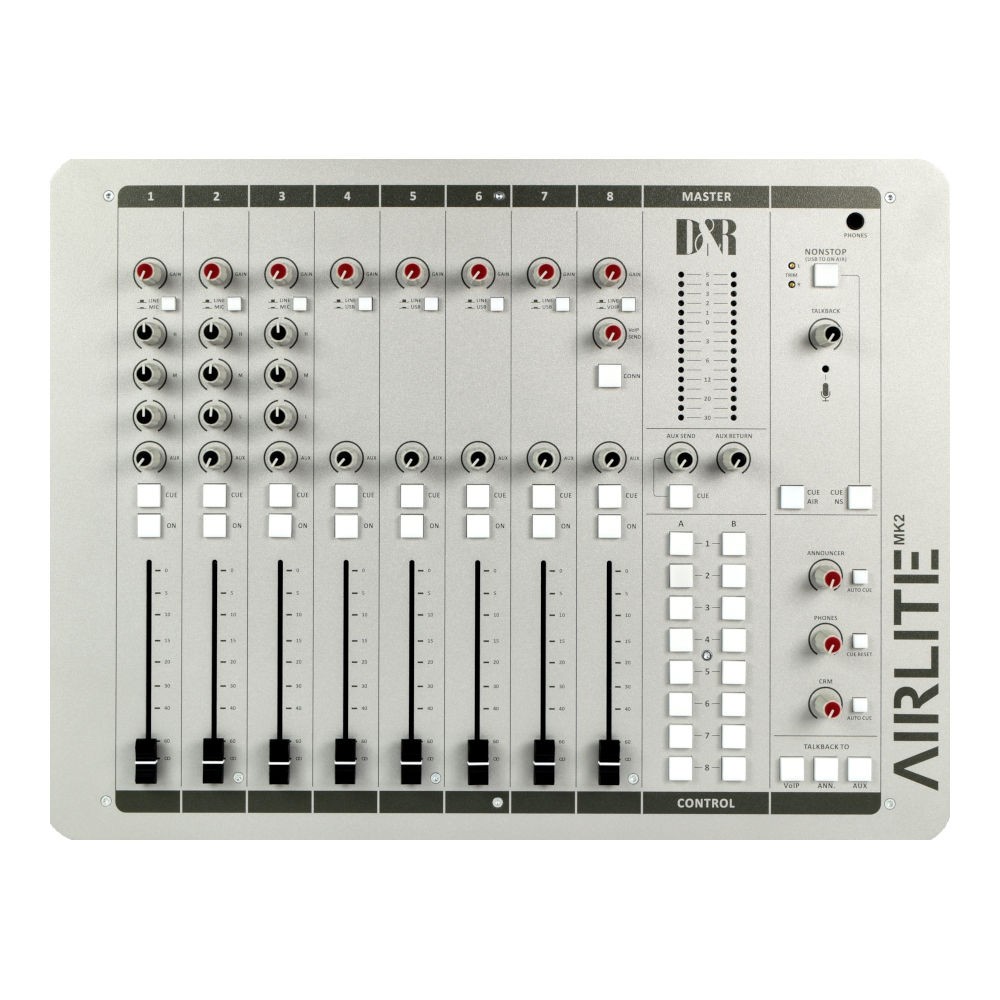

Il pannello frontale

Il mixer Airlite MK2 dispone di 3 ingressi microfonici bilanciati con alimentazione phantom e inserti per processori vocali, 8 ingressi di linea stereo, 4 canali USB e 1 canale VoIP telefonico. È disponibile un'uscita Cleanfeed per il collegamento a un ibrido esterno. Un'unica connessione fisica USB è l'interfaccia per il trasferimento di 4 canali audio stereo da e verso il PC, oltre ai dati di controllo dalla sezione di controllo e per l'applicazione meter.

Il canale VoIP 8 ha un proprio connettore USB per poter effettuare le chiamate da un altro PC. Naturalmente è possibile anche il collegamento a un secondo connettore USB sul PC principale. Il Talk back dedicato al canale VoIP rende molto semplice la conversazione con gli interlocutori.

Il bus Cue è anche un bus di comunicazione, quindi l'annunciatore può facilmente conversare con l'interlocutore mentre è in onda. È sufficiente premere i due pulsanti CUE correlati per parlare. E quando arriva una chiamata, la vostra attenzione viene immediatamente richiamata da un segnale chiaro che appare sullo schermo del meter.

Sui canali 1-3 è presente un equalizzatore a 3 bande molto musicale. La mandata Aux stereo può essere selezionata pre o post fader. Tutti gli ingressi microfonici a basso rumore sono dotati di un filtro low cut incorporato di alta qualità.

La sezione master è progettata per la radio. Ospita tutti i controlli master, come la mandata e il ritorno Aux stereo, il Control Room Monitor (CRM), l'Annunciatore e un'uscita telefonica ad alto livello e bassa impedenza. L'Auto Cue permette alle uscite Annunciatore e CRM di seguire le selezioni CUE. Il reset del CUE annulla tutte le selezioni Cue attivate.

Naturalmente, i monitor della sala di controllo vengono silenziati automaticamente per ridurre il livello della sala di controllo quando il microfono D.J. è attivo. L'uscita Studio (annunciatore), che normalmente segue l'uscita principale, può essere indirizzata attivando l'Auto Cue in modo da poter ascoltare qualsiasi segnale Cue selezionato. Tre interruttori Talk-back attivano singolarmente il microfono talkback integrato, dotato di un proprio controllo del guadagno per la comunicazione con le uscite VoIP, Announcer e Aux.

Il talkback può essere effettuato anche su tutte le uscite contemporaneamente, mentre il pulsante NON STOP nella parte superiore del pannello indirizza il canale USB 4 verso l'uscita di programma quando viene attivato.

Il pannello posteriore

Completamente conforme alla modalità di riproduzione e registrazione USB 2.0.
4 ingressi e 4 uscite stereo.
Connettore USB dedicato per l'elaborazione VoIP.
Otto ingressi di linea stereo, 4 canali USB.

Il Remote consente di collegare il nostro Studio Remote per il controllo remoto della comunicazione Mute (tosse) e Cue.

La linea microfonica

L'Airlite MK2 è dotato di un bus di tracking voce USB interno che può essere indirizzato direttamente a un sistema di play-out con funzionalità di tracking voce.

Un ingresso microfonico a bassissimo rumore, seguito da un equalizzatore molto musicale, aziona un fader scorrevole che controlla un VCA stereo.

Di conseguenza, in questo progetto non si verificheranno mai fader rumorosi. Inoltre, l'avvio del fader viene rilevato elettronicamente.

L'Airlite MK2 può essere utilizzato per la produzione anche in modalità ON-AIR, quando viene messo in modalità NON-STOP.

L'interruttore Non-Stop indirizza il primo canale USB direttamente alle uscite principali. Lo fa anche automaticamente quando il rilevatore di silenzio interno rileva il silenzio.

L'interruttore CUE è anche un sistema di comunicazione per parlare facilmente con chi chiama al di fuori della trasmissione. L'interruttore ON e anche il fader hanno la possibilità di "avviare il fader" quando necessario.

USB

Ogni canale USB di Airlite MK2 può accettare una sorgente stereo da un sistema di riproduzione.

Gain imposta il livello di ingresso. Cue è il preascolto e l'interruttore ON e il fader possono attivare le tracce. Gli ingressi di linea stereo possono accettare lettori CD. Il CUE è anche un bus di comunicazione che consente a chi chiama sul canale VoIP di ascoltare la musica e il DJ senza essere in onda.

Sono presenti quattro ingressi e uscite stereo USB. Gli ingressi sono indirizzati internamente ai canali da 4 a 7, dove l'ingresso USB del quarto canale è indirizzato anche all'interruttore Non-Stop.

Le uscite USB, viste come ingressi sul PC, sono collegate all'uscita Program, alla mandata Aux, alla traccia Voice e all'Air-in.

L'ingresso Air-In può essere collegato all'unità di elaborazione esterna e in questo modo è possibile trasmettere il segnale elaborato direttamente su Internet senza l'uso di una scheda audio aggiuntiva.

VoIP

È sufficiente collegare il cavo USB VoIP dedicato dal mixer al PC e impostare una connessione, ad esempio con SKYPE.

Il controllo Gain e il controllo VoIP send separati consentono di regolare i livelli di send e return.

Una linea in arrivo (visibile sullo schermo) può essere captata dal pulsante Conn lampeggiante, preascoltata dall'interruttore CUE e portata nel vostro radioshow dall'interruttore ON e/o dal Fader.

Se si desidera utilizzare un ibrido analogico, abbiamo aggiunto un'uscita cleanfeed supplementare e si può restituire il segnale nell'ingresso di linea del canale VOIP.

Il microfono Electret Talkback interno può essere indirizzato all'interlocutore al di fuori della trasmissione attivando l'interruttore TB to VoIP nella sezione master.

Oppure è possibile utilizzare il microfono del DJ attivando gli interruttori CUE sia nel canale DJ che nel canale Telco.

L'unità Maser e Control

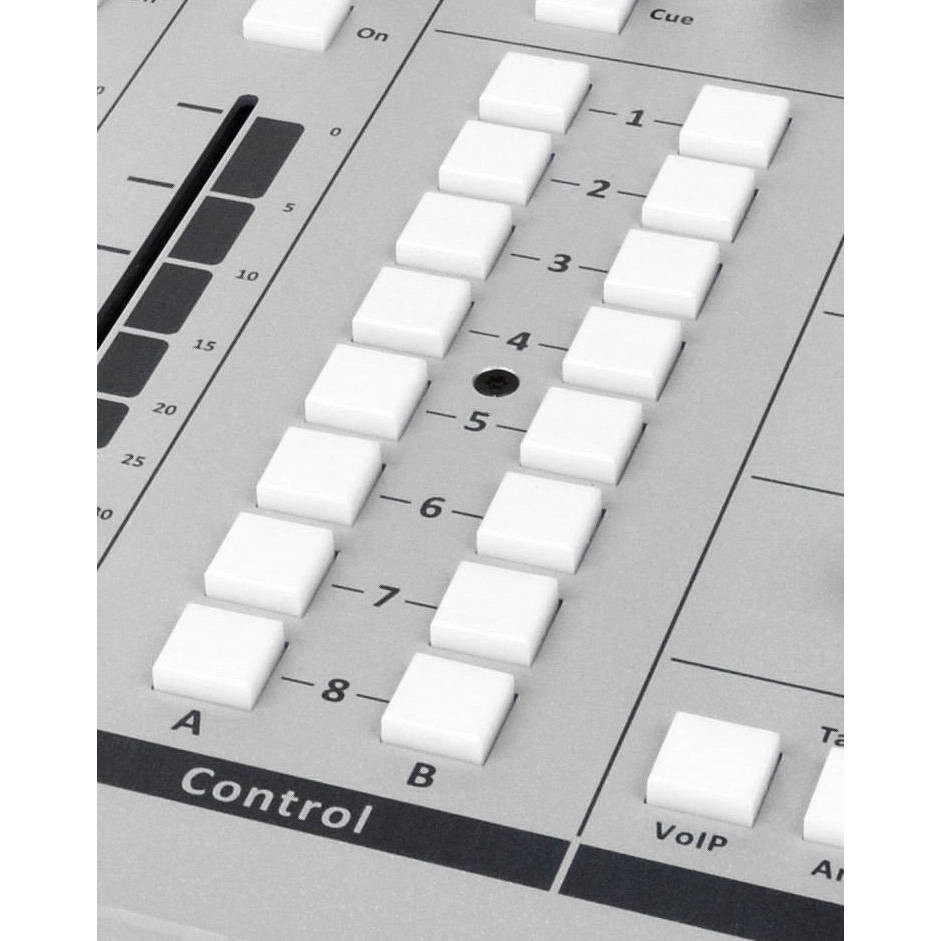

Sul lato destro del mixer Airlite MK2 sono presenti 16 interruttori illuminati (verde/rosso). Questi interruttori possono essere utilizzati per controllare le funzioni del software di automazione radiofonica, come l'avvio di jingle, oppure, per esempio, effettuare la registrazione di una traccia vocale mentre si è ON-AIR. Basta tenere premuto un interruttore CUE per 3 secondi e il mixer entra in modalità VOICE TRACKING. È facilissimo!

Ogni interruttore può eseguire una funzione del software del play-out che si desidera controllare. I controlli principali nella sezione master sono Annunciatore, Telefono e CRM.

Quando si attiva l'Auto Cue per il CRM e l'Annunciatore, è possibile ascoltare qualsiasi CUE selezionato. Non appena si apre il microfono del DJ, il CRM si disattiva per evitare il feedback.
Il TALK BACK a tutte le uscite importanti è accessibile direttamente sul lato destro.

L'interruttore NON STOP indirizza istantaneamente il primo segnale stereo USB (canale 4) alle uscite principali, rendendo il mixer nuovamente disponibile per la (pre)produzione.

La programmazione intelligente

I moduli Airlite MK2 possono essere facilmente adattati alle proprie esigenze, come si potrà vedere più attentamente nel manuale.

Tutti gli 8 moduli hanno una propria pagina in cui è possibile programmare il reset del Cue abilitato dalla linea, dal microfono, dal fader, da On ecc. È anche possibile decidere se si desidera un guadagno del fader di 10 dB o meno. Entrambi i bus ON-AIR 1 e 2 possono essere abilitati da linea o microfono.

Si può programmare i colori degli interruttori, attivare i mute CRM per modulo e programmare lo Studio Remote. Si può anche decidere per ciascun canale se la Phantom debba venire accesa o spenta individualmente.

Le funzioni GPIO hanno i seguenti stati;
- Continuo
- Impulso per ON
- Impulso per OFF
- Impulso per ON/OFF

Tutte le impostazioni possono essere salvate in scrittura e caricate in lettura.

L'alimentazione

L'Airlite MK2 è alimentato da un robusto alimentatore esterno a commutazione che accetta tensioni AC comprese tra 90 e 230 volt.
La superficie di controllo può essere facilmente montata nel mobile come unità da incasso.
Tutti i collegamenti in ingresso e in uscita sono realizzati con connettori standard Jack / Cinch e XLR.
L'ingresso dell'alimentazione è un connettore XLR a 5 pin con bloccaggio per impieghi intensivi.

L'opzione di uscita digitale (AES)

È possibile aggiungere un'uscita digitale AES 3 all'unità Airlite MK2.
In questo modo si potrà inviare segnali audio digitali a dispositivi audio esterni.
È possibile aggiungere questa opzione, che consiste in un circuito stampato già predisposto, specificando l'opzione dell'uscita digitale AES 3 prima dell'acquisto presso di noi. In alternativa potrete acquistare il circuito digitale AES in un secondo momento all'interno del nostro webshop.
Questa scheda è facile da montare sul pannello posteriore all'interno dell'unità.

Personalizza il tuo mixer Airlite MK2

I moduli possono essere facilmente programmati in base alle vostre esigenze personali, attivando nel software specifiche funzioni del mixer.
Tutti gli 8 moduli hanno una propria pagina, dove è possibile programmare il reset dei Cue abilitato da Mic, Line, USB, Fader, On, Fader + On.
Il bus MIC-ON (per la luce ON-AIR) può essere attivato da Mic, Line o USB.

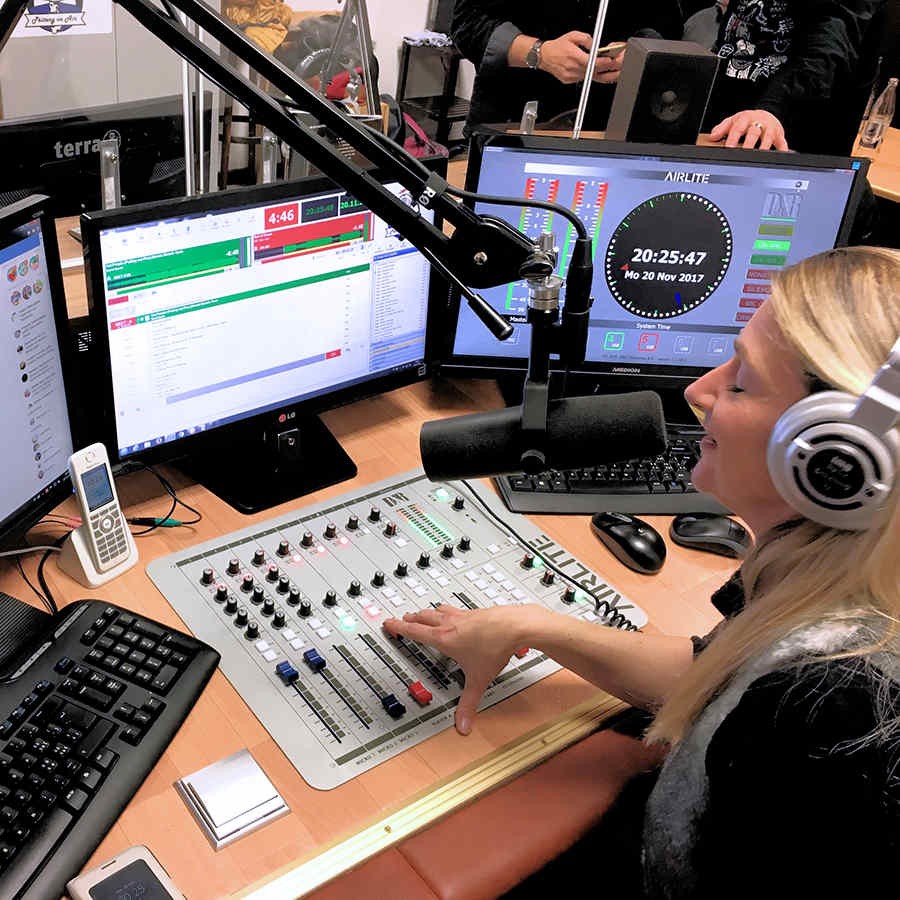

Il software di misurazione

L'Airlite MK2 invia segnali di controllo tramite USB, sulla base del protocollo HID. Ciò significa anche che i principali segnali di uscita possono essere visualizzati su uno schermo TFT in una bella applicazione per la misurazione.
I segnali stereo di programma e CRM sono visualizzati su un PPM ad alta risoluzione.

Sul lato destro viene visualizzato lo stato delle varie funzioni della console. Indicatori come ON-AIR 1 o 2, modalità Non Stop, rilevamento del silenzio, Mic-On e CRM mute. Inoltre, vengono visualizzate le chiamate in arrivo.
Lo stato dei canali e la selezione degli ingressi sono visualizzati nella parte inferiore dello schermo TFT (non incluso nella fornitura).

Allo stesso tempo, questa applicazione software mostra un orologio radio dall'aspetto professionale, sincronizzato con il PC locale.

Caratteristiche principali

• 8 canali d’ingresso doppi
• Silence detector integrato
• 4 canali stereo USB in/out
• Sezione di controllo per sistema di Play
• Uscita AES 3 (optional)
• Varie opzioni GPIO, programmabili via software
• Compatible Windows/Mac
• Ideale for production, Voice tracking e ON-AIR
• Uscite CRM, Announcer e Phone
• Bus di comunicazione Cue bidirezionale
• Funzionalità VOIP integrata
• Telefonate entranti visibili sullo schermo
• Uscita clean feed per ibrido esterno
• Switching NON STOP interno
